HL 314 Ohrev úžitkovej vody s rúrkovým kolektorom

HL 314 Ohrev úžitkovej vody s rúrkovým kolektorom

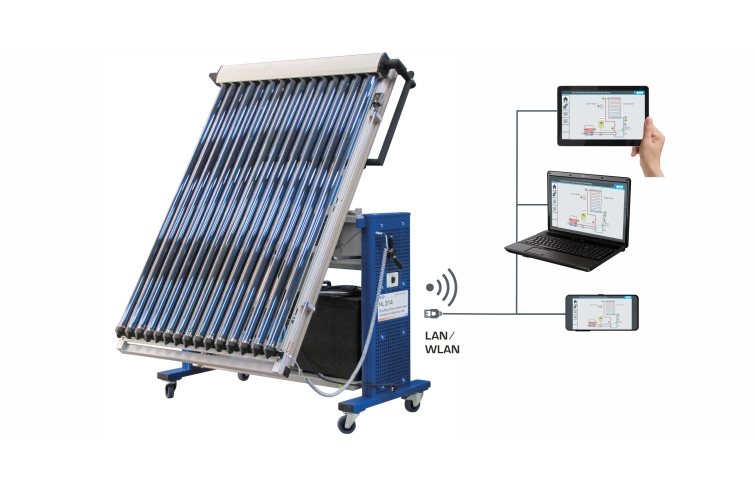

Zobrazenie používateľského rozhrania solárneho regulátora na ľubovoľnom počte koncových zariadení

Zobrazenie používateľského rozhrania solárneho regulátora na ľubovoľnom počte koncových zariadení

  • trubicový kolektor premieňa slnečnú energiu na teplo
  • systém s výmenníkom tepla a dvoma samostatnými okruhmi
  • solárny regulátor s dataloggerom a integrovaným routerom na ovládanie cez webový prehliadač pomocou koncového zariadenia a na sledovanie experimentov na mnohých koncových zariadeniach: PC, tablet, smartfón
  • oboznámenie sa s funkciami vákuového trubicového kolektora a solárneho okruhu
  • určenie čistého výkonu
  • vzťah medzi prietokom a čistým výkonom
  • určenie účinnosti kolektora

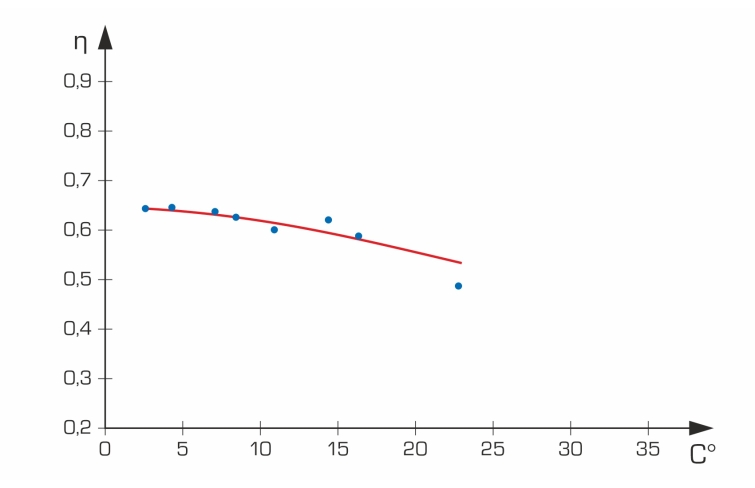

  • vzťah medzi teplotným rozdielom (kolektor/prostredie) a účinnosťou kolektora

1 tréner
1 softvér výrobcu pre solárny regulátor
1 sada inštruktážneho materiálu

voliteľné

HL 313.01 Umelý svetelný zdroj

Rúrkové kolektory majú prázdnu sklenenú trubicu ako absorbér, a preto sa nazývajú aj vákuové trubicové kolektory. Vákuum znižuje tepelné straty, takže tento typ kolektora dosahuje vyšší stupeň účinnosti.

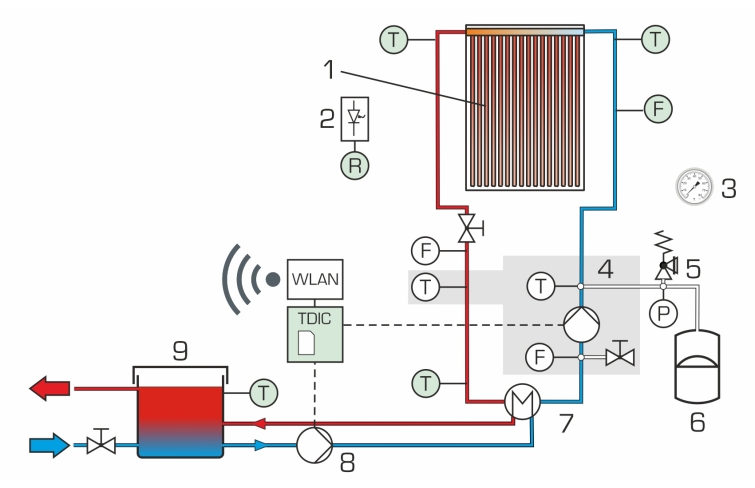

HL 314 možno použiť na demonštráciu základných aspektov solárneho tepelného ohrevu vody pre domácnosť v systéme s komponentmi používanými v reálnych aplikáciách. Energia žiarenia sa absorbuje a premieňa na teplo v komerčne dostupnom vákuovom trubicovom kolektore. Heatpipe umiestnené vo vnútri absorbérov umožňujú prenos tepla do teplonosnej kvapaliny v solárnom okruhu. Následne ďalší výmenník dodáva teplo do okruhu teplej vody a do zásobníka. Solárny regulátor ovláda čerpadlá pre teplú vodu a solárny okruh. Solárny okruh je chránený expanznou nádobou a poistným ventilom. Trenažér bol navrhnutý tak, aby bolo možné vykonať úplné predhriatie v rámci praktického experimentu.

Meria sa teploty v zásobníku, na výstupe z kolektora a vstupe do kolektora, ako aj prietok v solárnom okruhu. Namerané hodnoty sa zaznamenávajú prostredníctvom integrovaného zapisovača údajov. Okrem toho, ako v praxi, teploty na vstupe a spiatočke sa zobrazujú na solárnej cirkulačnej stanici.

Solárny regulátor sa ovláda cez integrovaný router. Používateľské rozhranie je možné zobraziť na ľubovoľnom počte koncových zariadení prostredníctvom webového prehliadača. Je možné zvoliť rôzne užívateľské úrovne s rôznymi funkciami. Prístup k zaznamenaným nameraným hodnotám je možný na koncových zariadeniach s operačným systémom Windows cez WLAN s integrovaným routerom alebo LAN pripojenie do vlastnej siete zákazníka. Na tento účel je dodávaný dodatočný softvér výrobcu solárneho regulátora.

Aby sa zabezpečilo dostatočné osvetlenie, systém by mal byť prevádzkovaný so slnečným žiarením alebo voliteľne dostupným zdrojom umelého svetla HL 313.01 .

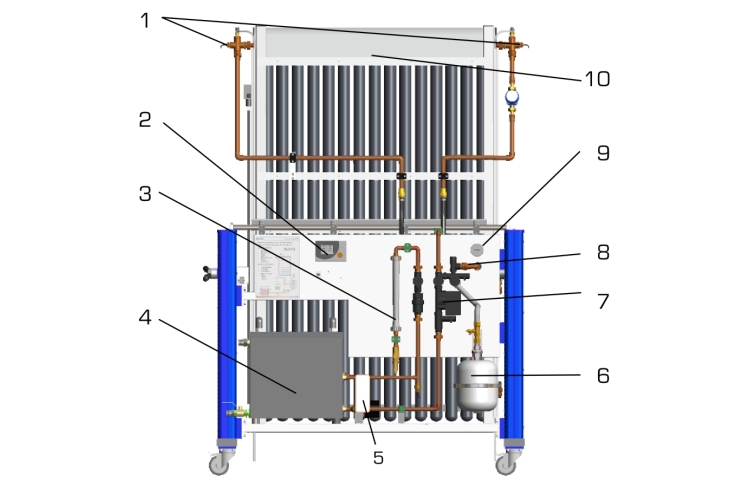

Špecifikácia
  1. skúmanie funkcie a prevádzkového správania
    trubicového kolektora
  2. solárny tepelný evakuovaný trubicový kolektor so selektívne absorbujúcim povlakom
  3. spojenie absorbérov heatpipe
  4. nastaviteľný uhol sklonu kolektora
  5. solárny okruh s kolektorom, čerpadlom, expanznou nádobou a poistným ventilom
  6. teplovodný okruh s vyrovnávacou nádržou, čerpadlom a doskovým výmenníkom tepla
  7. 4 bimetalové teplomery
  8. solárny regulátor so snímačmi teploty, prietoku a osvetlenia
  9. záznamník údajov s pamäťovou kartou SD
  10. integrovaný router na obsluhu a ovládanie cez webový prehliadač pomocou koncového zariadenia a na sledovanie experimentov na ľubovoľnom počte koncových zariadení
  11. možnosť vyhodnocovania experimentov na koncových zariadeniach s operačným systémom Windows, s dodatočným softvérom výrobcu solárneho regulátora
  12. prevádzka so slnečným žiarením alebo HL 313.01 Umelý zdroj svetla
Technické dáta

Solárny okruh

  • zberateľ
    • celková plocha: 2,5m2
    • absorpčná plocha: 1,4 m 2
    • počet trubíc: 15
    • menovitý prietok: 58L/h
  • solárna stanica
    • solárne čerpadlo: nastaviteľné
    • poistný ventil: 6bar

Okruh teplej vody

  • doskový výmenník: 3kW, 10 platní
  • vyrovnávacia nádrž 70L


Meracie rozsahy
  • prietok: 20…320L/h
  • teplota: 4x 0…160°C
  • tlak: 0…6bar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1660x800x2300 mm
Hmotnosť: cca. 240 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
