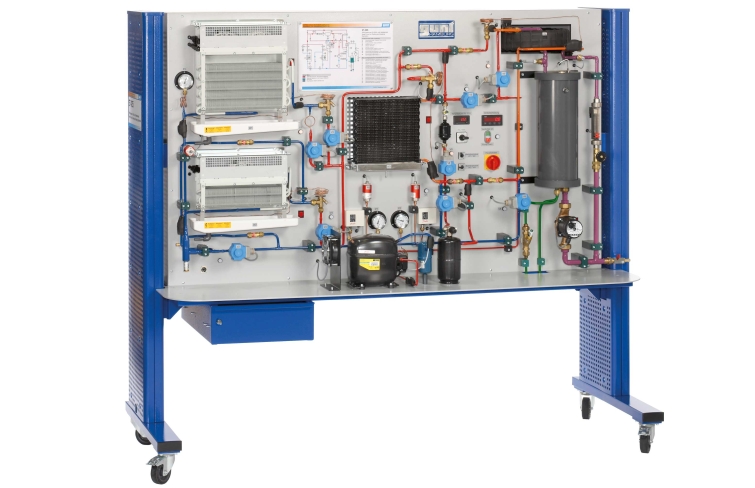

ET 405 Tepelné čerpadlo na prevádzku chladenia a kúrenia

tepelné čerpadlo vzduch-voda
možná prevádzka vykurovania a chladenia
vysoký praktický význam pri použití priemyselných komponentov z chladenia
pomocou solenoidových ventilov je možné nastaviť rôzne prevádzkové režimy

návrh, prevádzka a kľúčové komponenty tepelného čerpadla alebo chladiaceho systému
znázornenie termodynamického cyklu v log ph diagrame
porovnanie rôznych prevádzkových režimov
meranie výkonu kompresora a vykurovacieho alebo chladiaceho výkonu v okruhu glykol-voda
určenie
- efektívnosť
- koeficient výkonu tepelného čerpadla a chladiaceho systému
- špecifické zaťaženie kompresora
- tlakový pomer kompresora
- špecifický chladiaci výkon
- špecifický chladiaci výkon
porovnanie kľúčových údajov tepelného čerpadla a chladiaceho systému

1 tréner
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 405W Web Access Software

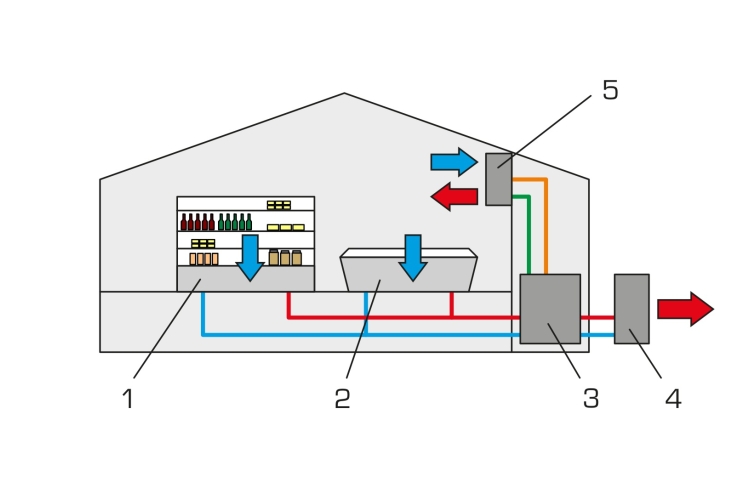

Chladiace systémy a tepelné čerpadlá sa líšia iba definíciou ich použitia, ale môžu mať rovnakú konštrukciu. Tovar môže byť napríklad chladený v supermarkete a vykurovaný obchod odpadovým teplom. Rovnakým systémom je možné chladiť predajňu aj v lete.

Pomocou ET 405 je možné skúmať prevádzku chladenia a vykurovania. Pomocou solenoidových ventilov je možné zvoliť rôzne prevádzkové režimy.

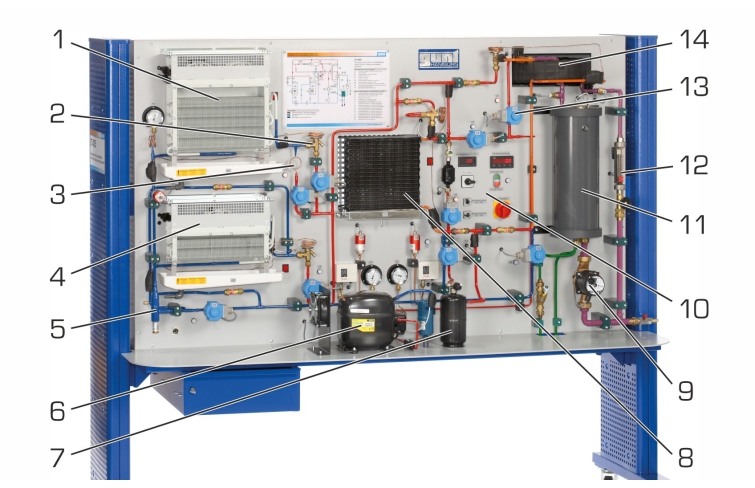

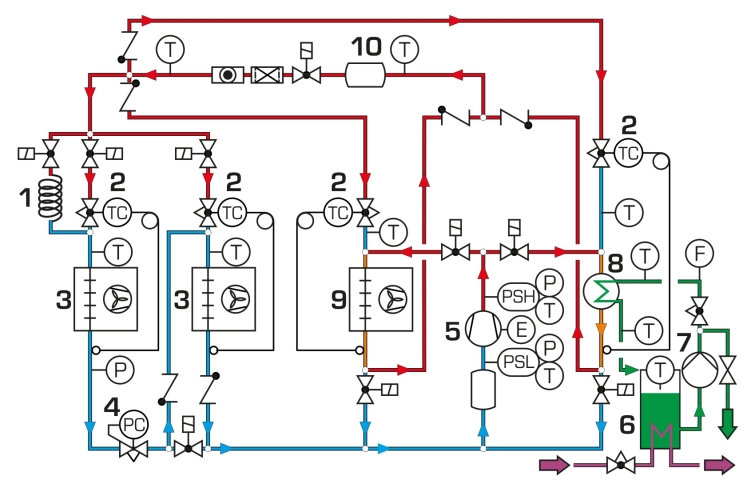

Chladiaci okruh s kompresorom a kondenzátorom (výmenník tepla s ventilátorom) obsahuje dva výparníky s ventilátormi (stupeň chladenia a stupeň mrazenia) a termostatické expanzné ventily. Dva výparníky môžu byť zapojené paralelne alebo sériovo. Pri sériovom zapojení slúži kapilára ako expanzný prvok pre výparník chladiaceho stupňa. Chladiaci okruh je pripojený k okruhu glykol-voda cez koaxiálny špirálový výmenník tepla. Prostredníctvom solenoidových ventilov je možné koaxiálny výmenník tepla prepnúť ako výparník alebo kondenzátor. Takto môže byť zmes glykol-voda v nádrži zahrievaná alebo chladená. V čisto chladiacej prevádzke (bez funkcie vykurovania) odvádza teplo výmenník tepla s ventilátorom ako vzduchom chladený kondenzátor. Tento výmenník tepla je možné spínať aj ako výparník.

Namerané hodnoty sa načítavajú z digitálnych displejov a zároveň môžu byť prenášané cez USB priamo do PC. Dodávaný softvér umožňuje jednoduchú analýzu a reprezentáciu procesu. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie pomocou konvenčných metód.

Špecifikácia

rôzne prevádzkové režimy voliteľné pomocou solenoidových ventilov
chladiaci okruh s kompresorom, kondenzátorom (výmenník tepla s ventilátorom), 2 výparníky s ventilátorom (chladiaci a mraziaci stupeň)
glykol-vodný okruh s nádržou, čerpadlom a koaxiálnym špirálovým výmenníkom tepla
koaxiálny špirálový výmenník tepla a výmenník tepla s ventilátorom možno použiť ako kondenzátor alebo výparník v chladiacom okruhu
1 termostatický expanzný ventil pre všetky výmenníky tepla a výparníky
1 prídavný regulátor tlaku vyparovania a 1 kapilára pre výparník stupňa chladenia
zobrazuje teplotu, tlak, prietok a spotrebu energie kompresora
hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
Softvér GUNT na zber dát cez USB pod Windows 10

Technické dáta

Kompresor

chladiaci výkon: 1561W pri 5/40°C
príkon: 759W pri 5/40°C

Výmenník tepla s ventilátorom

prenosná plocha: 1,25m ²
objemový prietok vzduchu: 650m ³ /h

Výparníky s ventilátorom

prenosová plocha chladiaceho stupňa: 1,21 m ² , objemový prietok vzduchu: 80 m ³ /h
prenosová plocha mraziaceho stupňa: 3,62 m ² , objemový prietok vzduchu: 125 m ³ /h

Chladivo: R513A, GWP : 631
