ET 120 Chladenie pomocou Peltierovho javu

ET 120 Chladenie pomocou Peltierovho javu

  • demonštrácia termoelektrického javu
  • vytváranie energetických bilancií
  • funkcia a činnosť Peltierovho prvku
    • na chladenie
    • ako tepelné čerpadlo
  • stanovenie chladiaceho a vykurovacieho výkonu
  • zaznamenávanie typických charakteristík, ako je chladiaci výkon, prostredníctvom teplotných rozdielov
  • energetická bilancia
  • výpočet koeficientu výkonu

1 experimentálna jednotka
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

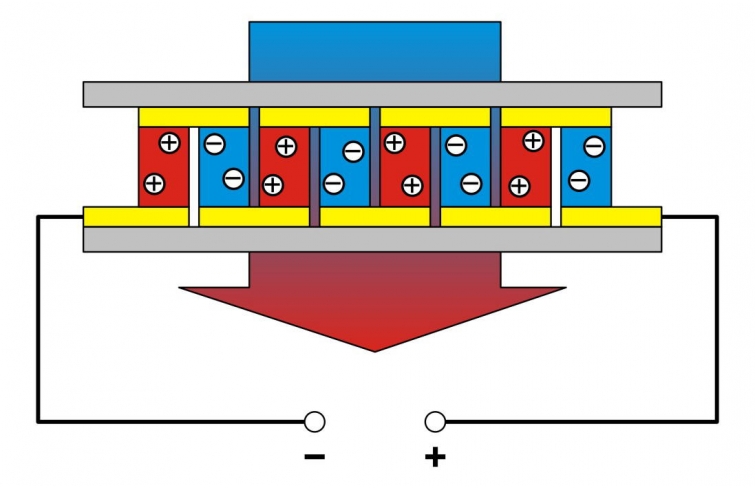

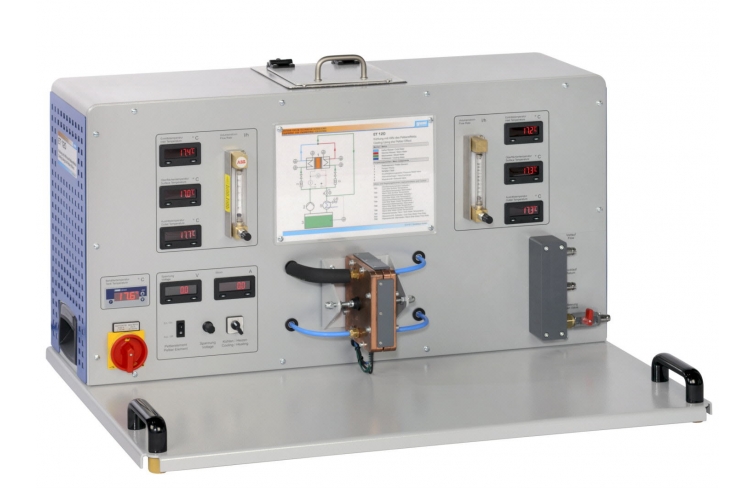

Experimentálna jednotka ET 120 demonštruje chladenie pomocou Peltierovho javu. Peltierove články využívajú termoelektrický efekt niektorých polovodičov. Termoelektrický jav je opakom známeho termoefektu, ktorý sa používa napr. pri meraní teplôt pomocou termočlánkov. Ak prúd preteká Peltierovým prvkom, jeden koniec polovodiča sa zahreje a druhý ochladí. Vhodným spojením p- a n-dopovaných polovodičových materiálov možno dostatočne zvýšiť chladiaci výkon, aby bol použiteľný.

Výhody výroby za studena s použitím Peltierových článkov sú: Peltierove články sa neopotrebúvajú a nevyžadujú údržbu, sú nehlučné, nezávislé od polohy a ich chladiaci výkon sa dá ľahko nastaviť pomocou napájacieho napätia. Okrem toho nie sú potrebné žiadne chladivá. Peltierove články sa používajú pre malé kapacity v termografii ako chladiče nápojov alebo v medicínskom inžinierstve. Ich nevýhodou je nízka účinnosť.

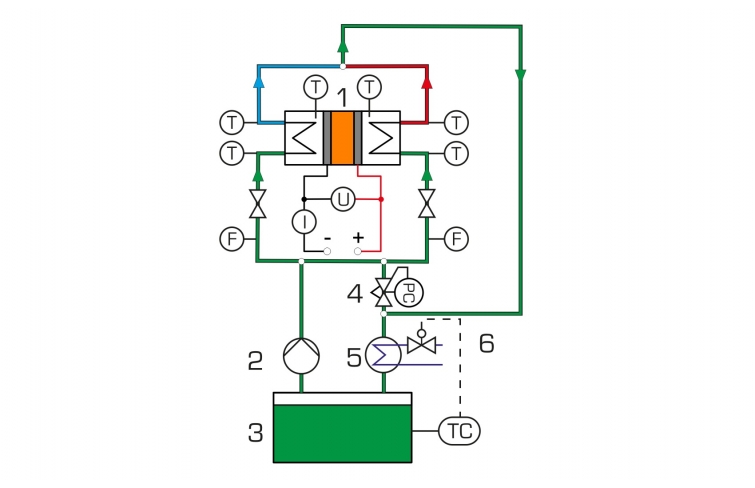

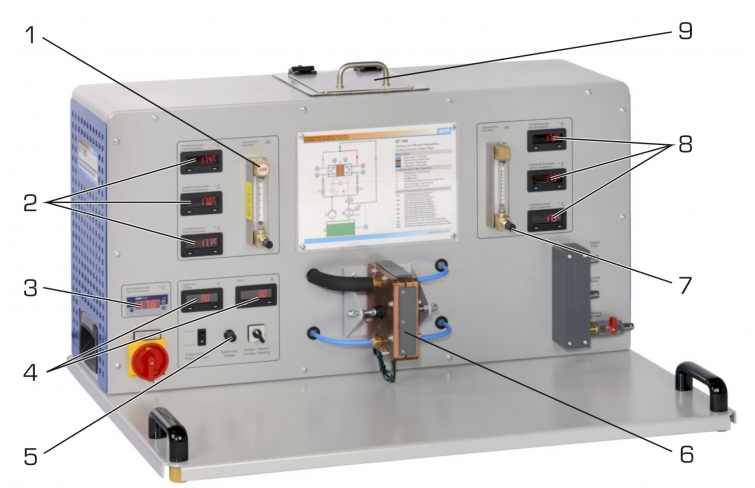

Experimentálna zostava je prehľadne usporiadaná na prednej strane experimentálnej jednotky. Centrálnym komponentom systému je Peltierov prvok. Vykurovací a chladiaci výkon Peltierovho článku sa rozptýli prúdmi vody. Meranie príslušného prietoku a vstupnej a výstupnej teploty umožňuje určiť tepelné toky. Dodávaný elektrický výkon sa určuje pomocou merania prúdu a napätia.

Vďaka uzavretému vodnému okruhu môže byť experimentálna jednotka krátkodobo prevádzkovaná aj bez pripojenia k vodovodnej sieti.

Špecifikácia
  1. funkčný model Peltierovho chladiaceho systému
  2. experimentálna jednotka s prehľadným dizajnom všetkých komponentov vpredu
  3. vodou chladený Peltierov prvok
  4. spoločný vodný okruh na vykurovanie a chladenie s nádržou, čerpadlom a prietokomermi
  5. elektrický výkon voľne nastaviteľný pomocou potenciometra
  6. digitálne zobrazenie teploty, prúdu a napätia
  7. prietokomer meranie prietokov vody pomocou rotametrov
Technické dáta

Peltierov prvok

  • max. chladiaci výkon: 191,4W
  • max. prúd: 22,6A
  • max. napätie: 16,9V
  • max. teplotný rozdiel: 77,8K
  • teplota horúcej strany: 50°C

Pumpa

  • príkon: 120W
  • max. prietok: 1000L/h
  • max. hlava: 30m

Nádrž na vodu

  • obsah: 7L


Meracie rozsahy
  • prúd: 0…20A
  • napätie: 0…200V
  • teplota: 2x -30…80°C, 4x 0…100°C
  • prietok: 2…27L/h, 15…105L/h

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x640x600mm
Hmotnosť: cca. 60 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka
vypustiť

Vedomosti
Základné znalosti
