ET 122 Chladiace zariadenie s vírovou trubicou

ET 122 Chladiace zariadenie s vírovou trubicou

  • demonštrácia princípu vírenia
  • chladenie a vykurovanie pomocou stlačeného vzduchu
  • funkcia a činnosť vírivého chladiaceho zariadenia
  • distribúcia prúdu vzduchu v závislosti od teploty prúdu studeného vzduchu

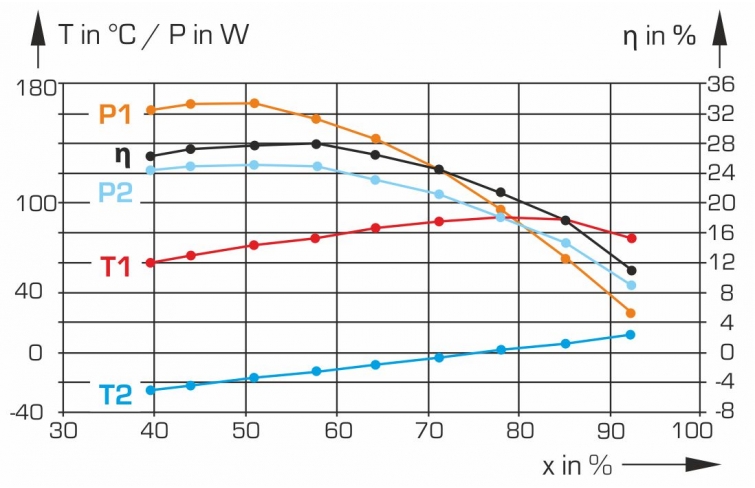

  • vplyv vstupného tlaku na vykurovací a chladiaci výkon

1 experimentálna jednotka
1 sada príslušenstva
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

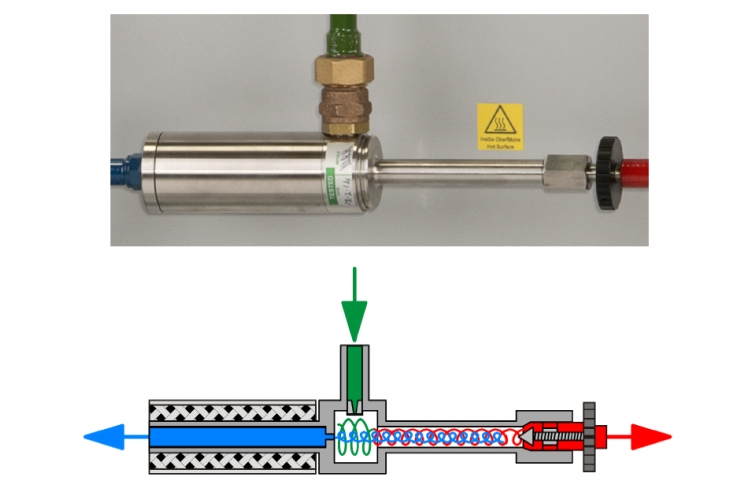

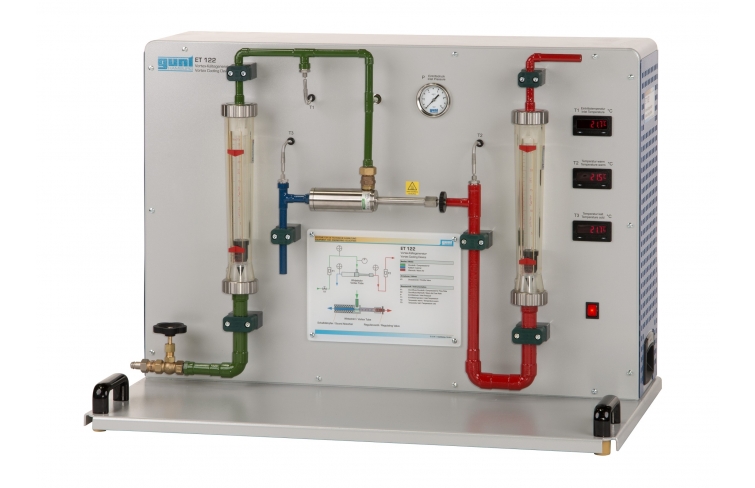

Experimentálna jednotka ET 122 generuje studený a horúci vzduch pomocou obyčajného stlačeného vzduchu. Ústredným prvkom experimentálnej jednotky je vírivé chladiace zariadenie známe aj ako vírivá trubica. Vo vírivej trubici sa tangenciálne prichádzajúci stlačený vzduch pohybuje rýchlou rotáciou. To vytvára prúd studeného a horúceho vzduchu vo vírivej trubici, ktorý opúšťa vírivú trubicu na opačných koncoch.

Vírivé chladiace zariadenie nemá žiadne pohyblivé časti, je bezúdržbové a ihneď pripravené na prevádzku.

Vírové chladiace zariadenie slúži na konvekčné chladenie rýchlobežných nástrojov, klimatizáciu ochranných oblekov a chladenie rozvodných skríň. Je obzvlášť vhodný na použitie vo výbušnom prostredí. Jednou z výhod je, že vírivé chladiace zariadenie nevyžaduje prívod elektrickej energie.

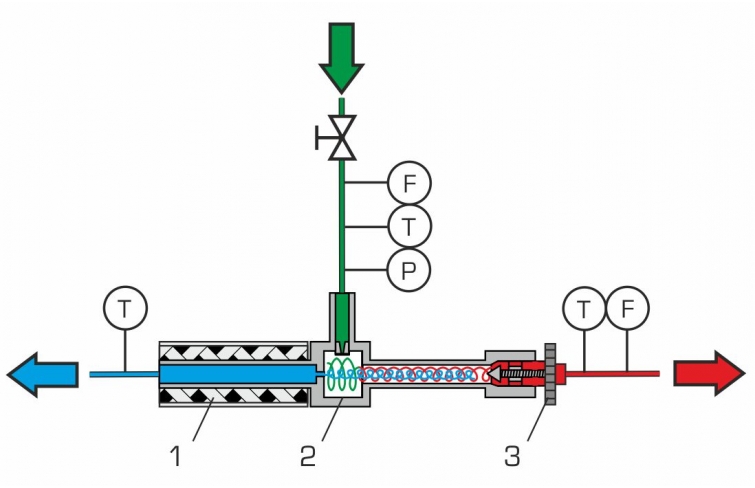

Vstupný tlak sa meria pomocou manometra. Objem stlačeného vzduchu a výstupný objem prúdu horúceho vzduchu sa merajú pomocou rotametra. Vstupná teplota stlačeného vzduchu a výstupné teploty studeného a horúceho vzduchu sa zobrazujú digitálne.

Špecifikácia
  1. funkčný model na výrobu studeného vzduchu pomocou vírivého chladiaceho zariadenia (vírová trubica) pomocou stlačeného vzduchu

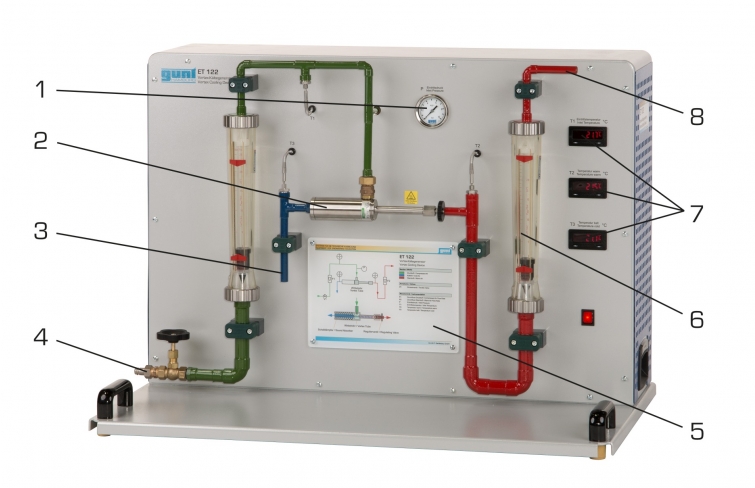

  2. experimentálna jednotka s prehľadným dizajnom všetkých komponentov vpredu
  3. jednoduchý dizajn, bez pohyblivých komponentov, bez opotrebovania
  4. meranie vstupného tlaku stlačeného vzduchu manometrom
  5. meranie prietoku stlačeného vzduchu a odpadového horúceho vzduchu pomocou rotametrov
  6. digitálne displeje pre vstupnú teplotu a výstupnú teplotu studeného a horúceho vzduchu
Technické dáta

Vírivé chladiace zariadenie

  • vstupný tlak: 5,5 bar
  • spotreba vzduchu: max. 420 l/min
  • chladiaci výkon: max. 267 W (230 kcal/h)
  • minimálna teplota: -40°C
  • maximálna teplota: 110°C


Meracie rozsahy
  • teplota: 3x -50…150°C
  • tlak: 0…10 bar
  • prietok: 2x 2…25m 3 /h

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x600x710 mm
Hmotnosť: cca. 50 kg

Vyžaduje sa pre prevádzku

stlačený vzduch: min. 6 bar, 25 m3 /h
