ET 360 Chladiaci obeh s propánom

ET 360 Chladiaci obeh s propánom

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • log ph diagram v reálnom čase
  • podrobné animácie hlavných komponentov
  • Game-Based Learning: naučte sa komplexnú teóriu ľahko a hravo
  • reprezentovať a pochopiť chladiaci cyklus v log ph diagrame
  • určiť hlavné charakteristické premenné
    • koeficient výkonnosti
    • chladiaci výkon
    • práca kompresora
  • prevádzkové správanie pri zaťažení: stabilné a prechodné správanie pri zaťažení
  • GUNT Science Media Center, rozvíjajte digitálne zručnosti
    • získavať informácie z digitálnych sietí
    • používať digitálne vzdelávacie médiá, napr. Web Based Training ( WBT )
    • používať vizualizačné systémy

školiteľ, online prístup do SCIENCE Media Center, súbor inštruktážnych materiálov

voliteľné

WP 300.09 Laboratórny vozík

Kvôli veľkému vplyvu konvenčných chladív na životné prostredie existuje z dlhodobého hľadiska záujem vyhnúť sa používaniu fluórovaných plynov a namiesto nich používať prírodné chladivá. Jedným v súčasnosti sľubným plynom je propán. Plyn má veľmi dobré termodynamické vlastnosti a je celosvetovo dostupný.

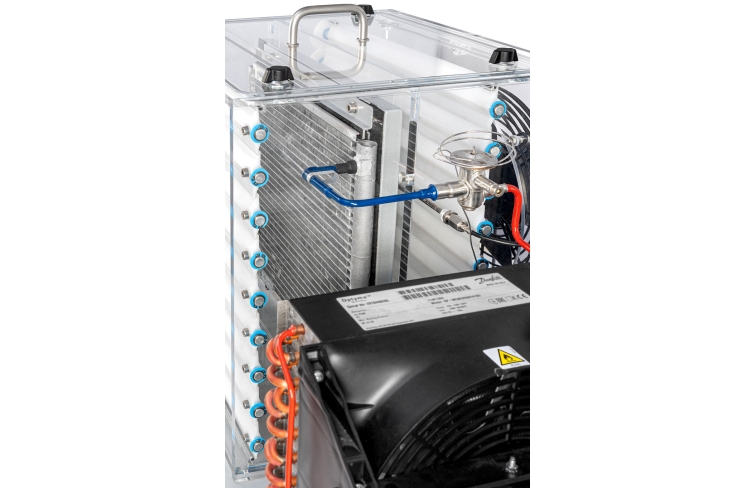

ET 360 sa používa na skúmanie chladiaceho okruhu pri nastaviteľnej záťaži. Chladiaci okruh pozostáva z kompresora, kondenzátora s ventilátorom, termostatického expanzného ventilu a mikrokanálového výmenníka tepla ako výparníka. Výparník je možné prevádzkovať v chladiacej komore alebo s trvalým prietokom.

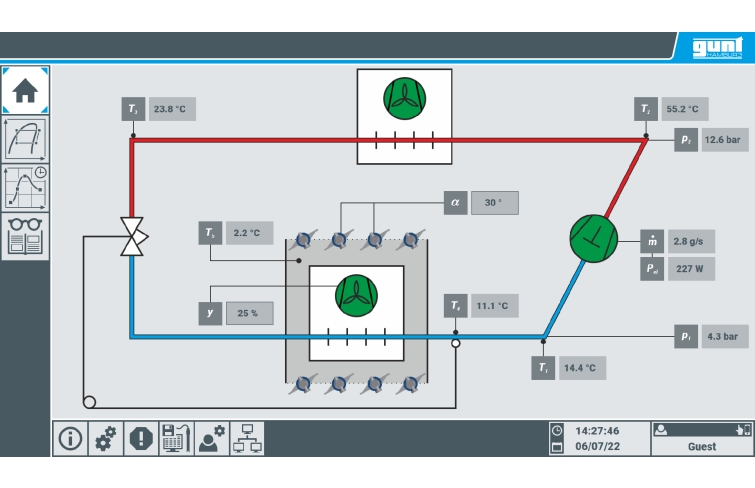

Všetky relevantné namerané hodnoty sú snímané senzormi. Súčasný prenos nameraných hodnôt do PLC umožňuje jednoduchú analýzu a znázornenie procesu v log ph diagrame. Komplexné procesy, ako sú zmeny stavu, sú vizualizované reprezentáciou cyklu v reálnom čase, napr. v log ph diagrame. Intuitívne ovládanie PLC uľahčuje nastavenie všetkých prvkov cyklu. Účinok úprav je okamžite viditeľný na dotykovej obrazovke.

PLC poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie bežnými metódami.

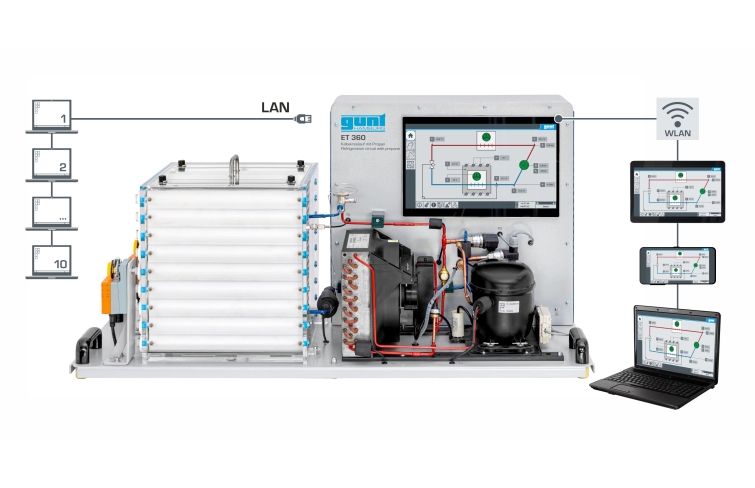

Experimentálna jednotka je riadená PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača možno experimentálnu jednotku alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť.

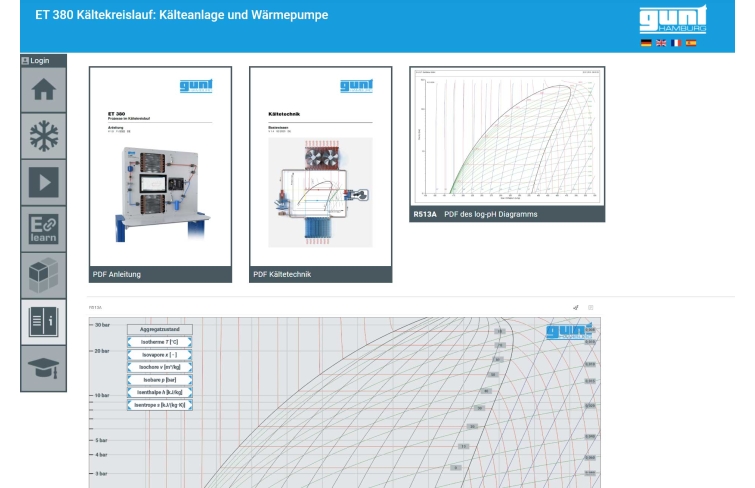

Digitálny multimediálny učebný materiál je k dispozícii v Science Media Center. Okrem zobrazovania v reálnom čase priamo na jednotke je s týmito online médiami, napr. pracovné listy, e-learning, videá atď., možné aj učenie založené na hrách.

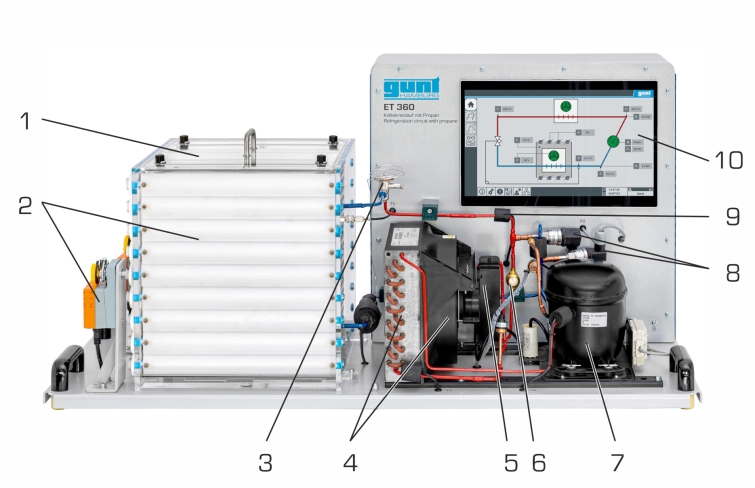

Špecifikácia

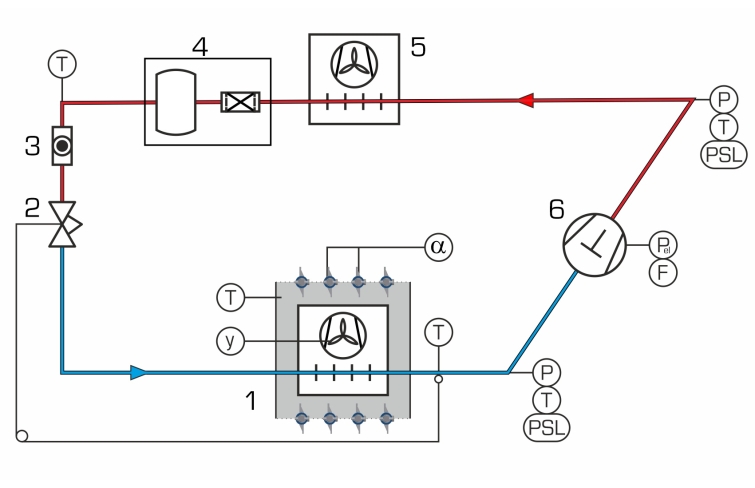

  1. propánový chladiaci okruh pod nastaviteľnou záťažou
  2. chladiaci okruh: kompresor, kondenzátor s ventilátorom, termostatický expanzný ventil, mikrokanálový výmenník tepla ako výparník

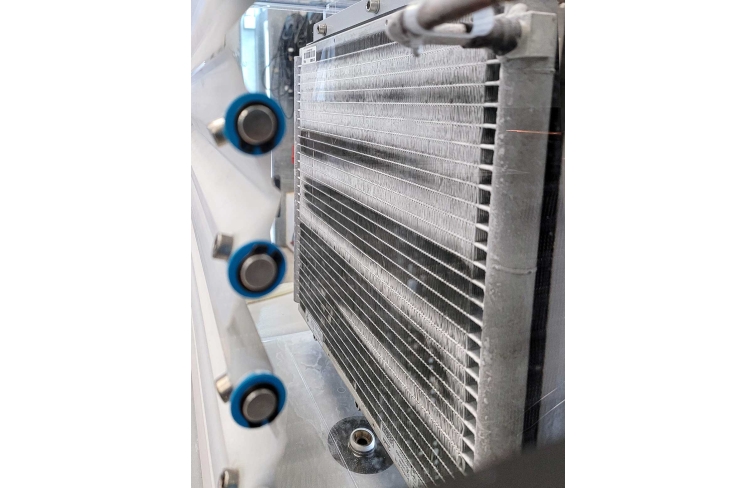

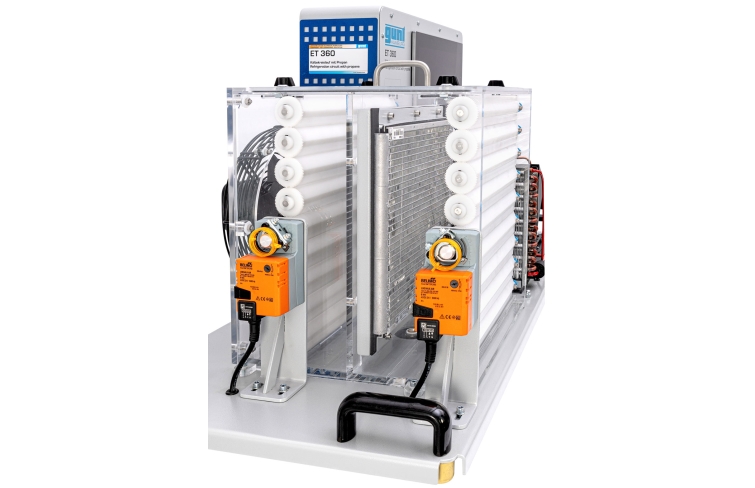

  3. priehľadná chladiaca komora, nastaviteľná záťaž
  4. snímače tlaku, teploty, výkonu
  5. presný výpočet hmotnostného prietoku chladiva
  6. 15,6” dotykový displej s animáciami zobrazujúcimi fungovanie hlavných komponentov
  7. zobrazenie všetkých nameraných hodnôt v reálnom čase na časovej osi, ako je log ph diagram
  8. upravte mierku osí a stupeň zväčšenia na dotykovej obrazovke
  9. riadenie experimentálneho zariadenia pomocou PLC , ovládaného dotykovou obrazovkou
  10. zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
  11. zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
  12. chladivo R290, GWP : 3
  13. digitálny multimediálny učebný materiál online v SCIENCE Media Center: E-Learningový kurz, pracovné listy, videá
Technické dáta

PLC : Weintek cMT3162X

Kompresor

  • zdvihový objem 5,98 cm 3
  • chladiaci výkon: cca. 700W pri -10/32°C
  • spotreba energie: cca. 300W pri -10/32°C

Ventilátor, EC motor

  • menovité otáčky: 2330min -1
  • výkon hnacieho motora: 83W
  • prietok: 0…1710 m 3 /h

Chladivo: R290, GWP : 3, množstvo náplne: 150g, ekvivalent CO 2 : 0t. bezpečnosť: DIN EN 378 : A3


Meracie rozsahy
  • tlak: 2x -1…34bar
  • teplota: 5x -50…180°C
  • výkon: 0…750W
  • hmotnostný prietok: chladivo, vypočítané 0…17 kg/h

230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1200x520x614 mm
Hmotnosť: cca. 50 kg

Vyžaduje sa pre prevádzku

teplota okolia: max. 42 °C, min. 10 °C
Odporúča sa PC s Windows

Vedomosti
Cold Play: webový prehľad Link
GUNT Media Center: webová prezentácia Link
