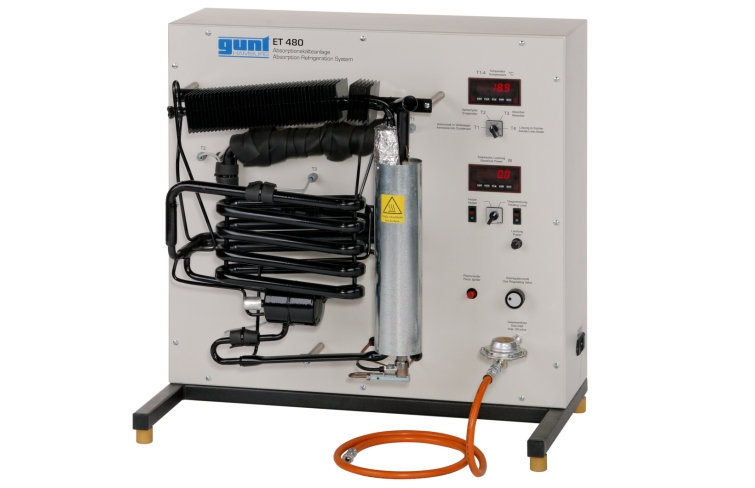

ET 480 Absorpčný chladiaci systém

ET 480 Absorpčný chladiaci systém

  • model absorpčného chladiaceho systému
  • kotol prevádzkovaný alternatívne plynovým alebo elektrickým
  • regulovateľný ohrev na výparníku slúži ako chladiaca záťaž
  • demonštrovať základný princíp absorpčného chladiaceho systému
  • absorpčný chladiaci systém a jeho hlavné komponenty
  • prevádzkové správanie pri zaťažení

1 experimentálna jednotka
1 hadica
1 redukčný ventil
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Chladiarne využívajú skutočnosť, že chladivo sa odparuje pri nízkom tlaku. V absorpčných chladiacich systémoch spôsobuje absorpcia amoniaku vo vode tento nízky tlak. Absorpčný proces je poháňaný tepelnou energiou, ktorá môže pochádzať napríklad z priemyselného odpadového tepla alebo solárnych kolektorov na prevádzku týchto systémov.

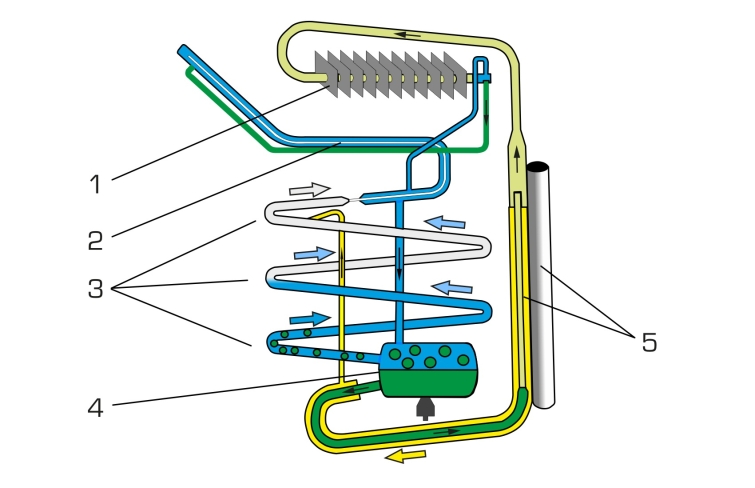

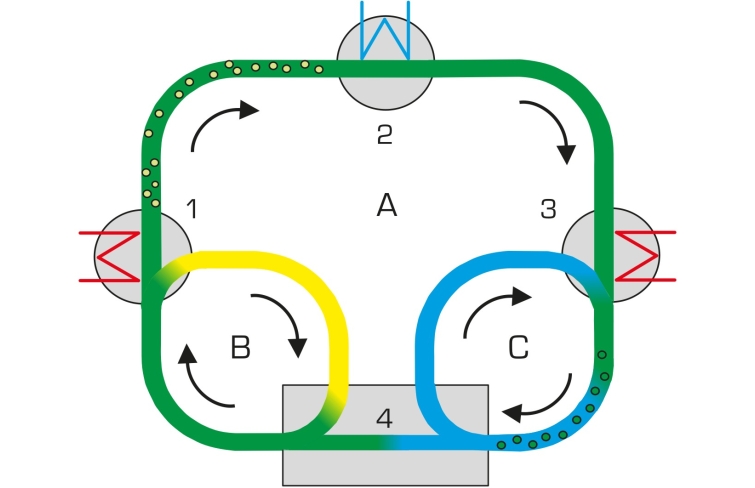

Tento základný princíp absorpčného chladiaceho systému je demonštrovaný na experimentálnej jednotke ET 480 na príklade roztoku amoniak-voda s amoniakom pôsobiacim ako chladivo. Vo výparníku sa kvapalný amoniak odparuje a odoberá teplo z okolia. Aby sa udržal nízky tlak odparovania, pary amoniaku v absorbéri sú absorbované vodou. V ďalšom kroku sa amoniak natrvalo odstráni z roztoku amoniaku s vysokou koncentráciou, aby sa zabránilo zastaveniu procesu absorpcie. Na tento účel sa roztok amoniaku s vysokou koncentráciou zahrieva v generátore, kým sa amoniak opäť neodparí. V poslednom kroku sa para amoniaku ochladí v kondenzátore na základnú úroveň, kondenzuje a vracia sa späť do výparníka. Nízkokoncentrovaný roztok amoniaku prúdi späť do absorbéra. Na udržanie tlakových rozdielov v systéme sa ako pomocný plyn používa vodík.

V procesných technologických systémoch možno vzniknuté odpadové teplo využiť na chladenie. V malých mobilných systémoch, ako je kempingová chladnička alebo minibar v hoteli, sa požadované teplo vyrába elektricky alebo plynovým horákom. Ďalšou výhodou absorpčných chladiacich systémov je ich tichá prevádzka.

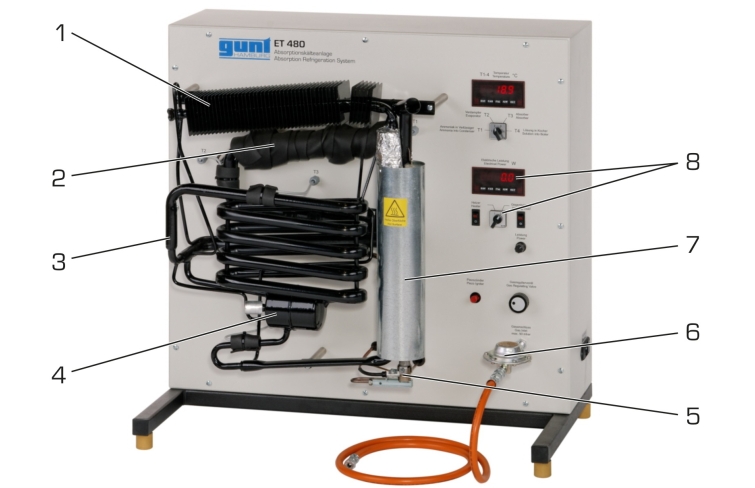

ET 480 demonštruje funkčný princíp absorpčného chladiaceho systému s jeho hlavnými komponentmi: výparník, absorbér, kotol ako generátor s bublinkovým čerpadlom, kondenzátor. Kotol je možné alternatívne prevádzkovať na plyn alebo na elektrinu. Ďalší elektrický ohrievač na výparníku vytvára chladiacu záťaž.

Teploty v chladiacom okruhu a vykurovací výkon na kotle a na výparníku sa zaznamenávajú a zobrazujú digitálne.

Špecifikácia
  1. prevádzka absorpčného chladiaceho systému
  2. hlavné komponenty systému: výparník, absorbér, kotol s bublinkovým čerpadlom, kondenzátor
  3. roztok amoniak-voda ako pracovné médium, vodík ako pomocný plyn
  4. kotla na oddelenie amoniaku
  5. bublinkové čerpadlo na prepravu v okruhu
  6. nastaviteľný elektrický ohrievač na výparníku slúži ako chladiaca záťaž
  7. kotol je alternatívne vykurovaný elektrickým ohrievačom alebo plynovým horákom
  8. piezoelektrický zapaľovač pre plynovú prevádzku
  9. digitálny displej pre teplotu a výkon
Technické dáta

Pracovné médium: roztok amoniaku a vody
Pomocný plyn: vodík
Elektrický ohrievač: 125W
Plynový horák, nastaviteľný: propánový plyn
Ohrievač výparníka, nastaviteľný: 50W


Meracie rozsahy
  • teplota: 4x -50…200°C
  • výkon: 0…150W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 750x450x750 mm
Hmotnosť: cca. 47 kg

Vyžaduje sa pre prevádzku

propán: 30…50 mbar

Vedomosti
Základné znalosti
Výroba za studena Pdf
Návrh laboratória
Návrh laboratória chladenia a klimatizácie Pdf
