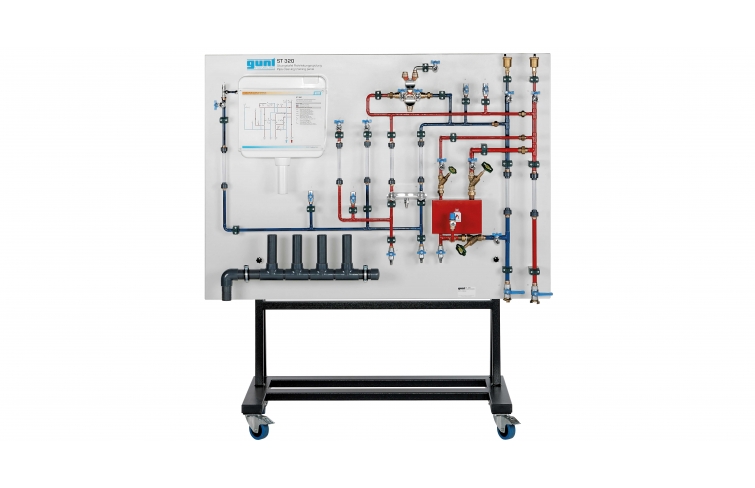

ST 320 Tréningový systém: čistenie potrubí

ST 320 Tréningový systém: čistenie potrubí

  • preplachovanie potrubia podľa noriem DIN 1988
  • použitie originálnych klampiarskych komponentov
  • môžu byť zavedené kontaminanty
  • vnášanie kontaminantov do systému
  • obmedzenia splachovania podľa technických predpisov

1 tréner
1 sada hadíc
1 manuál

Proces preplachovania je určený na odstránenie nečistôt, napríklad zvyškov spájky alebo tmelu z potrubia pitnej vody. Jednotlivé potrubné okruhy sa musia preplachovať zdola nahor. Splachovanie je možné pozorovať pomocou priehľadných častí potrubia. Preplachovanie sa vykonáva cez dve vedenia, ktoré sú napojené na prívod studenej vody. Nečistoty sa do potrubného systému dostávajú cez otvory s uzatváracími ventilmi.

V jednotke sú použité pôvodné vodoinštalačné komponenty.

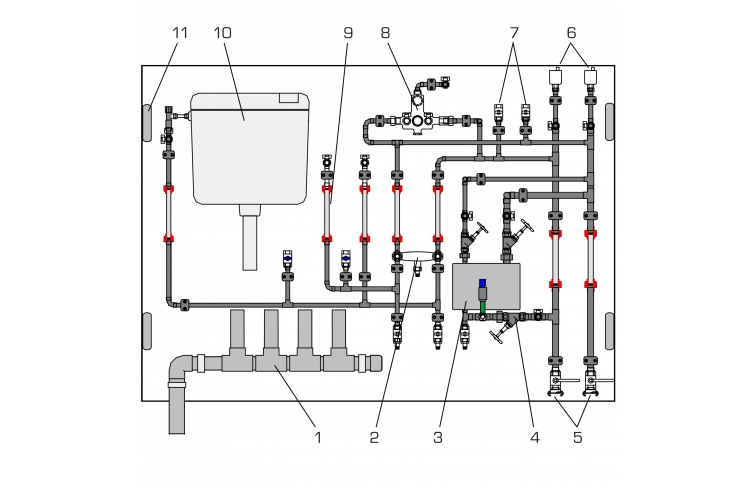

Špecifikácia
  1. preplachovanie potrubia podľa DIN 1988
  2. pripojenie studenej vody pomocou hadice
  3. použitie originálnych klampiarskych komponentov
  4. kontaminanty sa môžu dostať do potrubného systému cez plniace otvory, ktoré sa dajú uzavrieť
  5. priehľadné potrubné armatúry umožňujú optimálne sledovanie procesu splachovania
  6. alternatívne príslušenstvo: preplachovací kompresor (nie je súčasťou dodávky)
Technické dáta

Automatická batéria, termostatická batéria

  • odporúčaný prietokový tlak: 1…5 bar
  • min. prietok: 5L/min
  • max. teplota vody: 80°C, s teplotnou poistkou

Dvojručný mixér
Simulovaná príprava teplej vody
Bezpečnostné kovanie

  • rýchločinný odvzdušňovací ventil
  • poistný ventil na jednotke prípravy teplej vody

Rúry: Cu / priehľadný plast
2x prípojka studenej vody: spojka Geka 1”
10x hadicová prípojka s rýchlospojkou

Rozmery a hmotnosť

DxŠxV: 1900x300x1300 mm (panel)
Hmotnosť: cca. 100 kg (panel)

Vyžaduje sa pre prevádzku

prípojka studenej vody, odtok
