ST 210 Tréningový systém sanitárnych armatúr

ST 210 Tréningový systém sanitárnych armatúr

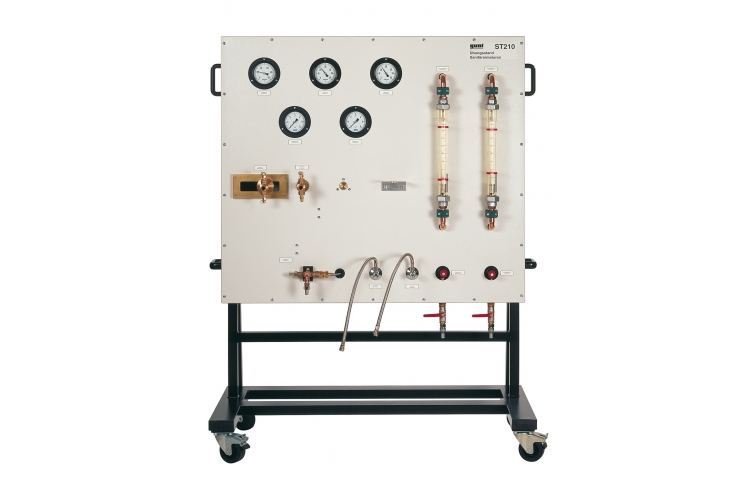

Na obrázku je ST 210 bez preplachovacieho ventilu a zmiešavačov.

Na obrázku je ST 210 bez preplachovacieho ventilu a zmiešavačov.

  • preskúmať funkciu a prevádzkové správanie bežných sanitárnych armatúr
  • batéria ako nástenná armatúra, batéria ako stojanová armatúra, splachovací ventil
  • flexibilné možnosti pripojenia pre ďalšie armatúry
  • oboznámenie sa so sanitárnymi armatúrami
  • dve rukoväte mixéry
    • nástenná armatúra pre sprchu
    • stojanová armatúra ako vodovodný kohútik
  • preplachovací ventil
  • skúmanie funkcie a prevádzkového správania
  • spolu s dodatočnými sanitárnymi armatúrami
    • porovnanie produktov od rôznych výrobcov

1 tréner
1 sada hadíc
1 sada príslušenstva
1 sada inštruktážneho materiálu

Sanitárne armatúry do kuchyne alebo kúpeľne sú dostupné v rôznych tvaroch a s rôznymi funkciami. Majú rôzne vlastnosti, napr. tlakovú stratu alebo teplotu miešania.

ST 210 možno použiť na skúmanie funkcie a prevádzkového správania bežných sanitárnych armatúr, ako sú zmiešavacie alebo splachovacie ventily.

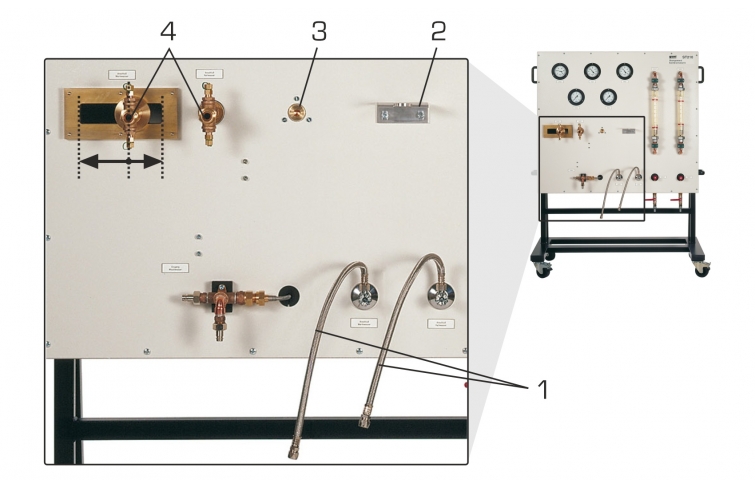

Trenažér má rozvetvený potrubný systém s pripojením teplej a studenej vody. Na nastavenie tlaku prívodu vody sa používajú redukčné ventily. Ako možnosti pripojenia sanitárnych armatúr sú k dispozícii flexibilné spojovacie hadice, pohyblivá nástenná prípojka pre rôzne veľkosti zmiešavačov a prípojka pre splachovacie ventily.

Jednotka obsahuje batériu ako nástennú armatúru, batériu ako stojanovú armatúru a splachovací ventil. Flexibilné možnosti pripojenia umožňujú študovať ďalšie produkty.

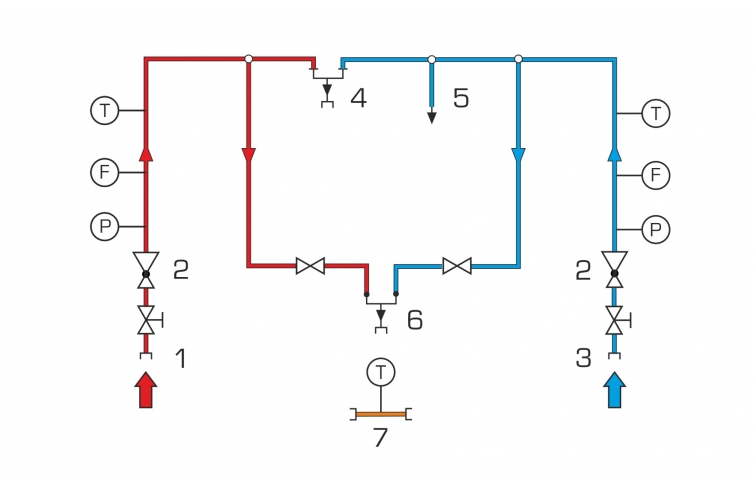

Snímače tlaku, teploty a prietoku sú súčasťou dodávky studenej a teplej vody. Snímač teploty, ktorý meria teplotu miešania, je súčasťou samostatnej časti potrubia, ktorá je pripojená k výstupu skúmanej armatúry pomocou hadice.

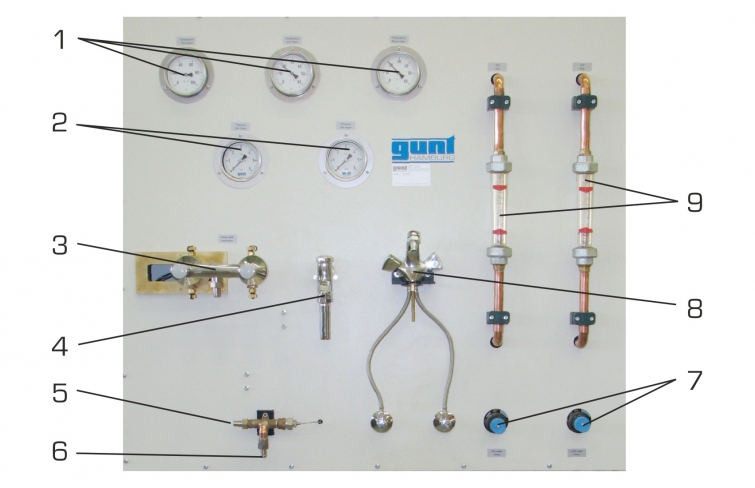

Špecifikácia
  1. skúmanie bežných sanitárnych zariadení
  2. splachovací ventil, dve rukoväti pre sprchu a dve rukoväti ako vodovodná batéria
  3. zariadenia na zásobovanie teplou a studenou vodou pomocou rýchlospojok
  4. redukčné ventily na nastavenie tlaku prívodu vody pre teplú a studenú vodu
  5. možnosť testovať rôzne armatúry súčasne
  6. možnosti pripojenia: flexibilné prepojovacie hadice, pohyblivá nástenná prípojka a prípojka pre splachovacie ventily
  7. číselníkové teplomery na teplú, studenú a zmiešanú vodu
  8. Tlakomery a rotametre s Bourdonovou trubicou pre teplú a studenú vodu
Technické dáta

Preplachovací ventil

  • DN 20
  • 1,2…5 barov

Nástenná nástenná batéria

  • DN 15
  • prietok pri 3 baroch: cca. 21 l/min

Stojanový mixér

  • prietok pri 3 baroch: cca. 18 l/min

Redukčný ventil

  • max. počiatočný tlak: 25 bar
  • výstupný tlak: 1,5…6bar, do 70°C


Meracie rozsahy
  • teplota: 2x 0…80°C, 1x 0…100°C
  • tlak: 2x 0…6bar
  • prietok: 2x 160…1600L/h
Rozmery a hmotnosť

DxŠxV: 1300x700x1850 mm
Hmotnosť: cca. 120 kg

Vyžaduje sa pre prevádzku

pripojenie studenej a teplej vody
vypustiť
