ST 330 Tréningový systém: ochrana pitnej vody
- bezpečnosť a hygiena rozvodov pitnej vody
- inštalácia pitnej vody pre trojpodlažný dom s pivnicou
- vyšetrovania návratu kontaminovanej vody späť do potrubia pitnej vody
- funkcie rôznych bezpečnostných zariadení
- oddeľovač rúr
- zamedzovač spätného toku
- potrubné prieduchy
- zabránenie návratu kontaminovanej vody späť do potrubia pitnej vody
1 tréner
1 manuál

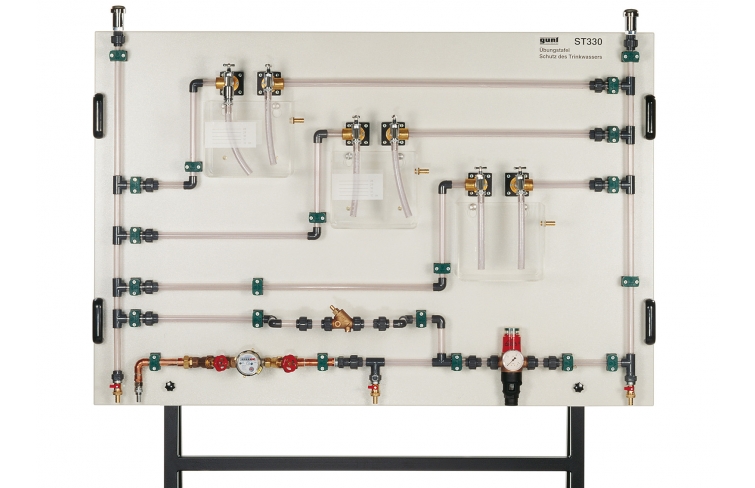

Otvorený potrubný systém, ktorý simuluje domácu inštaláciu pitnej vody so štyrmi rôznymi úrovňami, je namontovaný na paneli trenažéra. Poschodia predstavujú pivnicu (úroveň napojenia pitnej vody) a tri podlažia. Je možné simulovať prasknutie potrubia alebo pokles tlaku. Počas tohto procesu je možné pozorovať návrat kontaminovanej vody do potrubia pitnej vody.
Špecifikácia
- Simulácia 3 poschodí a pivnice domu
- Zariadenia na zabránenie návratu kontaminovanej vody do potrubia pitnej vody
- Možné simulácie: prasknutie potrubia, pokles tlaku
- Potrubný systém vyrobený z priehľadného materiálu
- 2 stúpačky s prieduchom
- 6 výstupných ventilov s hadicovými prípojkami
- 3 priehľadné zásobníky na vodu
- Oddeľovač potrubia, spätná klapka a stúpačka ako bezpečnostné zariadenia
- Vodomer v prívodnom potrubí
Technické dáta
2 spätné klapky: DN 20
1 rúrkový oddeľovač: DN 20
2 stúpacie otvory: DN 20
1 odvzdušňovač prietokového potrubia s uzáverom spätného toku: DN 20
1 odvzdušňovač prietokového potrubia bez spätnej klapky: DN 20
2 tesniace zátky: DN 20
2 časti potrubia: DN 20
3 nádrže z plexiskla: 6,5L
Rozmery a hmotnosť
dxšxv: 1650x200x1100mm (panel)
Hmotnosť: cca. 45 kg (panel)
Vyžaduje sa pre prevádzku
pripojenie studenej vody: 1,5 bar
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)
![](/images/datasheet/1348/ST-330-Protection-of-drinking-water-training-panel-products_list_small-gunt-1348-foto_totale.jpg)

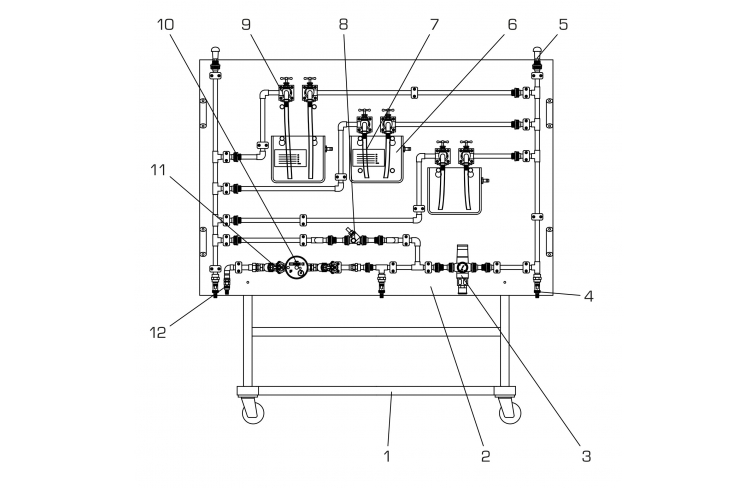

![1 rám, 2 panely, 3 oddeľovač rúr, 4 vypúšťací kohútik, 5 stúpačka, 6 nádrž na vodu, 7 hadíc, 8 spätná klapka, 9 výstupný ventil, 10 vodomer, 11 uhlový sedlový ventil, 12 prívod vody](/images/datasheet/1348/ST-330-Protection-of-drinking-water-training-panel-products_list_small-gunt-1348-zeichnung.jpg)
