ET 256 Chladenie solárnou elektrinou

ET 256 Chladenie solárnou elektrinou

  • kompresný chladiaci systém pre prevádzku s fotovoltaickými modulmi ET 250 alebo s laboratórnym zdrojom ET 256.01
  • dlhý čas chladenia vďaka akumulátorom chladu a izolácii
  • softvér na riadenie a vyrovnávanie energetických tokov
  • dynamické zaznamenávanie hmotnostného prietoku chladiva
  • zásobovať kompresný chladiaci systém prúdom z fotovoltaických modulov
  • komponenty fotovoltaického chladiaceho zariadenia
  • prevádzka kompresora s meniacim sa dostupným výkonom a požiadavkami na chladenie
  • nabíjanie a vybíjanie studených akumulátorov
  • koeficient výkonu chladiaceho zariadenia v závislosti od prevádzkových podmienok
  • chladiaci cyklus v log ph diagrame
  • bilancia toku energie

1 experimentálna jednotka
1 sada káblov
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

požadovaný

Meranie solárneho modulu ET 250
alebo
ET 256.01 Laboratórny napájací zdroj

voliteľné

HL 313.01 Umelý svetelný zdroj

S celosvetovo rastúcim dopytom po chladení rastie aj záujem o procesy výroby chladu, ktoré je možné zásobovať obnoviteľnými zdrojmi energie. Použitie solárnej elektriny ponúka osobitné výhody pre mobilné a veľmi vzdialené aplikácie.

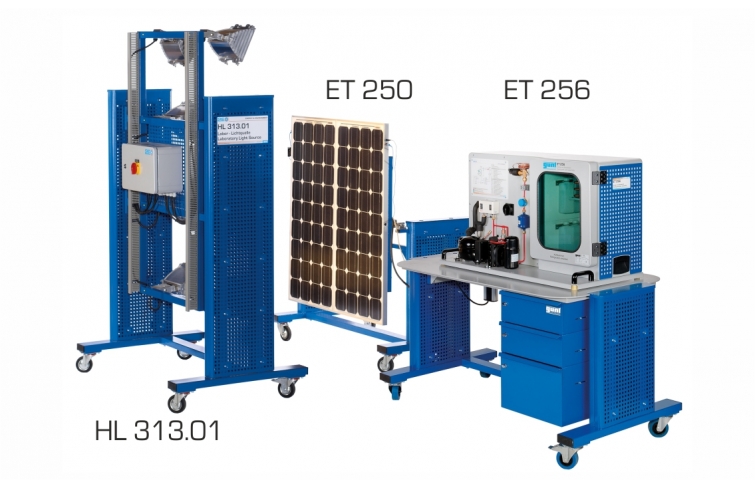

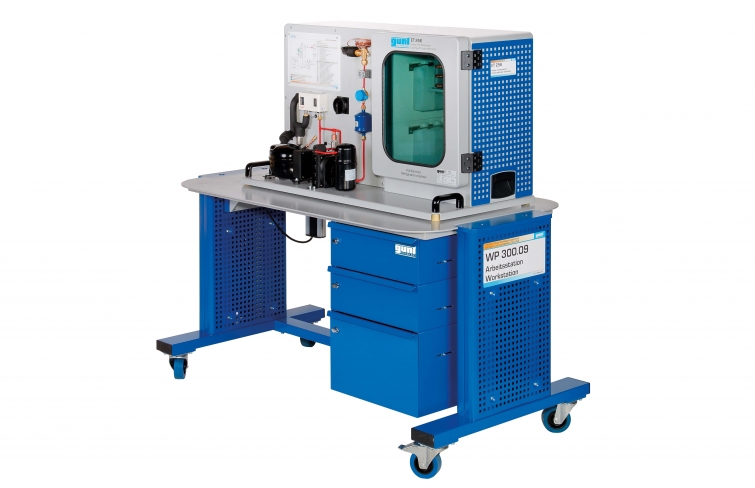

ET 256 obsahuje typický kompresný chladiaci systém s chladiacou komorou. Kompresor chladiva je možné napájať priamo prúdom z fotovoltaických modulov. Na tento účel sa k ET 256 pripájajú fotovoltaické moduly z ET 250 . Pre niektoré experimenty je možné použiť aj laboratórny napájací zdroj ET 256.01 . Umelý svetelný zdroj HL 313.01 umožňuje experimenty so slnečnou energiou nezávisle od prirodzeného slnečného svetla.

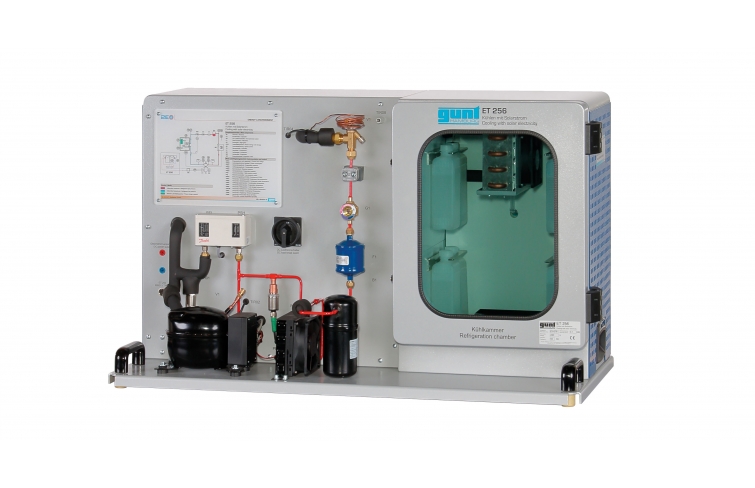

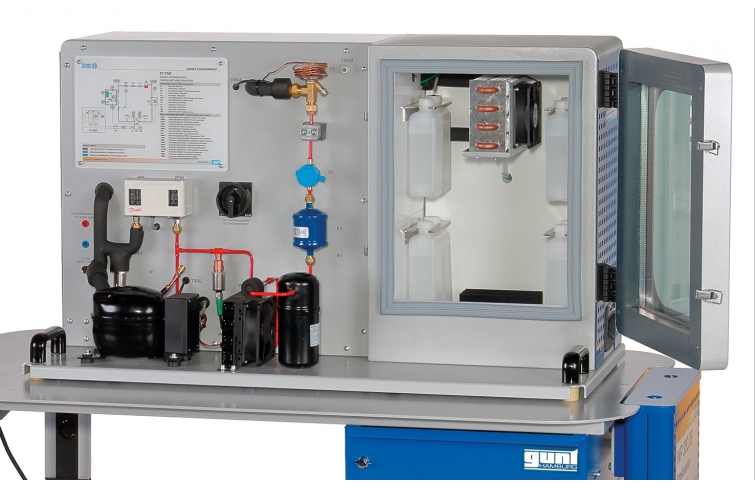

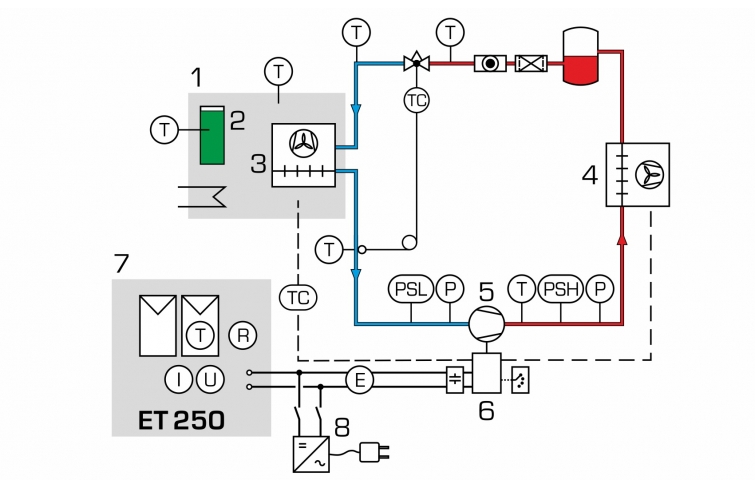

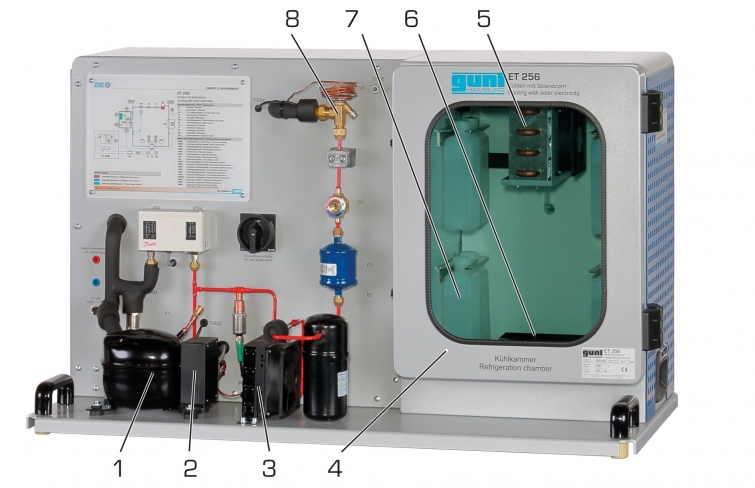

Kompresor chladiva je piestový kompresor s nastaviteľnou rýchlosťou. V chladiacom okruhu je použitý termostatický expanzný ventil. Izolovaná chladiaca komora obsahuje výparník chladiva s ventilátorom, odnímateľný akumulátor chladu a ohrievač na generovanie chladiacej záťaže.

Pre chladenie je kompresor spustený riadiacou jednotkou, keď je k dispozícii dostatok elektrickej energie zo solárnych modulov. Prevádzka kompresora znižuje teplotu v chladiacej komore. Ak sa akumulátory chladu úplne alebo čiastočne vybijú, znova sa nabijú, akonáhle sa dosiahnu dostatočne nízke teploty. Ak nie je k dispozícii prúd na prevádzku kompresora, akumulátory chladu predĺžia zostávajúci čas chladenia v chladiacej komore a týmto spôsobom sa vybijú.

Príslušné namerané hodnoty sú snímané snímačmi, zobrazované a môžu byť spracované v PC. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie pomocou konvenčných metód.

Špecifikácia
  1. kompresný chladiaci systém na prevádzku na elektrinu z fotovoltaických modulov ET 250 alebo z laboratórneho zdroja ET 256.01
  2. kompresný chladiaci systém: chladiaci kompresor s nastaviteľnou rýchlosťou, izolovaná chladiaca komora s výparníkom, akumulátory chladu a chladiaca záťaž, termostatický expanzný ventil a kondenzátor
  3. napájanie jednosmerným prúdom z fotovoltaických modulov v ET 250
  4. ohrievač na generovanie chladiacej záťaže
  5. riadiaca jednotka pre teplotne riadenú prevádzku kompresora
  6. nabíjateľné akumulátory chladu
  7. senzory na snímanie teploty a tlaku
  8. hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
  9. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
  10. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • rýchlosť: 2000…3500 min -1
  • chladiaci výkon: cca. 90 W pri 0/55 °C a 200 0 min -1
  • spotreba elektrickej energie: cca. 46 W pri 0/55 °C a 200 0 min -1

Riadiaca jednotka: rozsah vstupného napätia: 10…45V DC

Chladiaca komora: DxŠxV: 400x250x500mm

Akumulátory chladu: fázový prechod: 5…6°C

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 450 g
  • CO 2 -ekvivalent: 0,3t


Meracie rozsahy
  • teplota: 4x -30…80°C, 3x 0…120°C
  • tlak: 2x 0…6bar, 2x 0…30bar
  • prúd: 0…10A
  • napätie: 0…60V
  • prietok: chladivo vypočítané 0…11kg/h

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 980x400x580 mm
Hmotnosť: cca. 65 kg
