HL 313 Ohrev úžitkovej vody s plochým kolektorom

Zobrazenie používateľského rozhrania solárneho regulátora na ľubovoľnom počte koncových zariadení

plochý kolektor premieňa slnečnú energiu na teplo
systém s výmenníkom tepla a dvoma samostatnými okruhmi

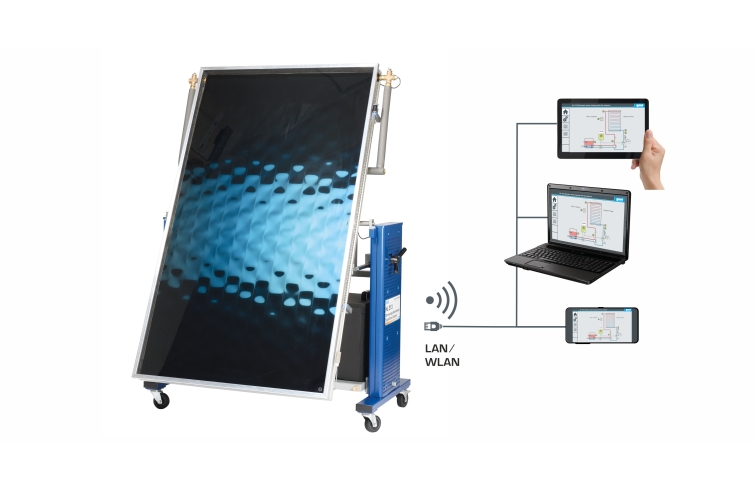

solárny regulátor s dataloggerom a integrovaným routerom na ovládanie cez webový prehliadač pomocou koncového zariadenia a na sledovanie experimentov na mnohých koncových zariadeniach: PC, tablet, smartfón

oboznámenie sa s funkciami plochého kolektora a solárneho okruhu
určenie čistého výkonu
vzťah medzi prietokom a čistým výkonom
určenie účinnosti kolektora

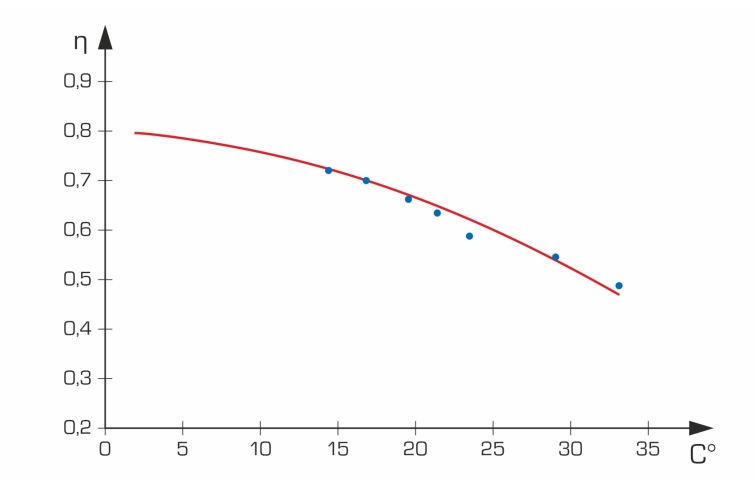

vzťah medzi teplotným rozdielom (kolektor/prostredie) a účinnosťou kolektora

1 tréner
1 softvér výrobcu pre solárny regulátor
1 sada inštruktážneho materiálu

voliteľné

HL 313.01 Umelý svetelný zdroj

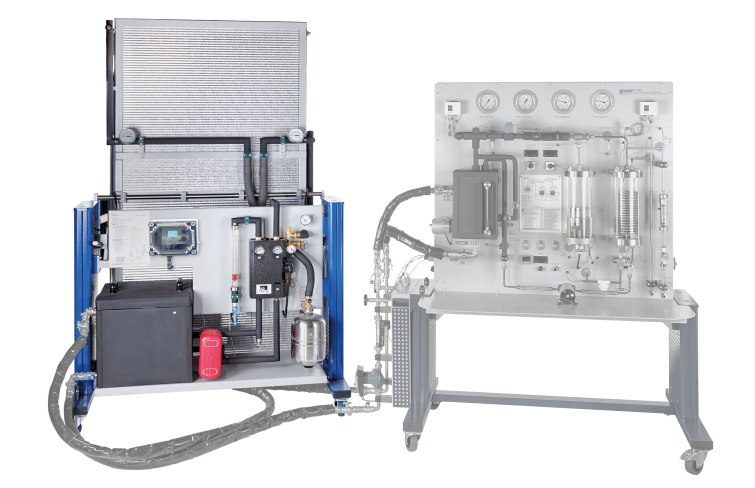

ET 352 Parný prúdový kompresor v chladení
ET 352.01 Solárne teplo na chladenie

Rozšíreným typom kolektora, ktorý zbiera slnečnú energiu nekoncentrovaným spôsobom, je plochý kolektor. Absorbér je selektívne potiahnutý kovový plech, ktorý dobre vedie teplo. Plochý kolektor slúži najmä na prípravu teplej vody a podporu vykurovania. Predstavuje vyvážený kompromis medzi jednoduchou, cenovo výhodnou konštrukciou a efektívnosťou.

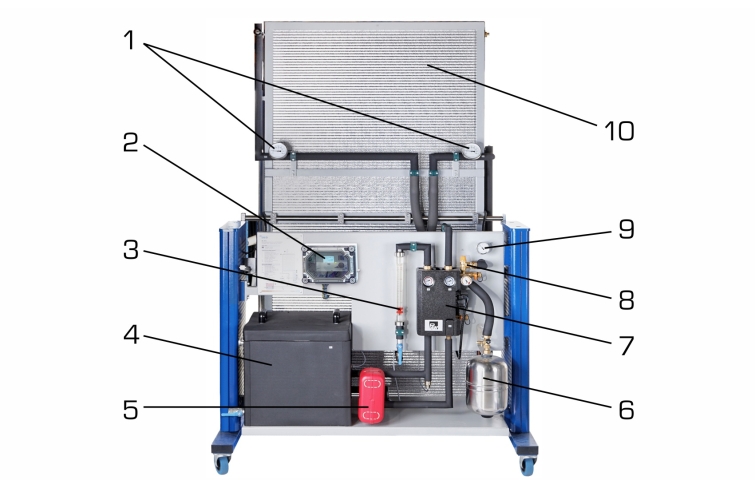

HL 313 možno použiť na demonštráciu základných aspektov solárneho tepelného ohrevu vody pre domácnosť v systéme s komponentmi používanými v reálnych aplikáciách. Sálavá energia sa v komerčne dostupnom plochom kolektore premieňa na teplo a odovzdáva sa teplonosnej kvapaline v solárnom okruhu. Teplo sa potom cez výmenník tepla dostáva do okruhu teplej vody. Solárny regulátor ovláda čerpadlá pre teplú vodu a solárny okruh. Solárny okruh je chránený expanznou nádobou a poistným ventilom. Trenažér bol navrhnutý tak, aby bolo možné vykonať úplné predhriatie v rámci praktického experimentu.

Meria sa teploty v zásobníku, na výstupe z kolektora a vstupe do kolektora, ako aj prietok v solárnom okruhu. Namerané hodnoty sa zaznamenávajú prostredníctvom integrovaného zapisovača údajov. Okrem toho, ako v praxi, teploty na vstupe a spiatočke sa zobrazujú na solárnej cirkulačnej stanici.

Solárny regulátor sa ovláda cez integrovaný router. Používateľské rozhranie je možné zobraziť na ľubovoľnom počte terminálov prostredníctvom webového prehliadača. Je možné zvoliť rôzne užívateľské úrovne s rôznymi funkciami. Prístup k zaznamenaným nameraným hodnotám je možný na koncových zariadeniach s operačným systémom Windows cez WLAN s integrovaným routerom alebo LAN pripojenie do vlastnej siete zákazníka. Na tento účel je dodávaný dodatočný softvér výrobcu solárneho regulátora.

Aby sa zabezpečilo dostatočné osvetlenie, systém by mal byť prevádzkovaný so slnečným žiarením alebo voliteľne dostupným zdrojom umelého svetla HL 313.01 .

Špecifikácia

skúmanie funkcie a prevádzkového správania plochého kolektora
solárny termálny plochý kolektor so selektívne absorbujúcim povlakom
nastaviteľný uhol sklonu kolektora

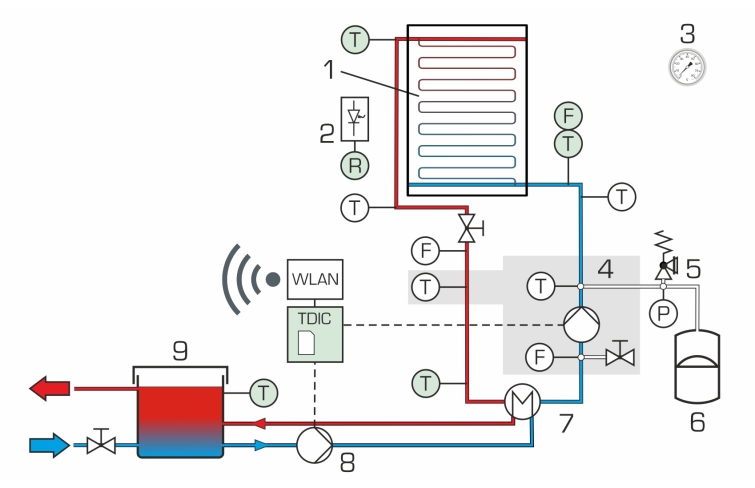

solárny okruh s kolektorom, čerpadlom, expanznou nádobou a poistným ventilom
teplovodný okruh s vyrovnávacou nádržou, čerpadlom a doskovým výmenníkom tepla
4 bimetalové teplomery
solárny regulátor so snímačmi teploty, prietoku a osvetlenia
záznamník údajov s pamäťovou kartou SD
integrovaný router na obsluhu a ovládanie cez webový prehliadač pomocou koncového zariadenia a na sledovanie experimentov na ľubovoľnom počte koncových zariadení
možnosť vyhodnocovania experimentov na koncových zariadeniach s operačným systémom Windows, s dodatočným softvérom výrobcu solárneho regulátora
prevádzka so slnečným žiarením alebo HL 313.01 Umelý svetelný zdroj
