CT 100.20 Štvortaktný benzínový motor pre CT 110

CT 100.20 Štvortaktný benzínový motor pre CT 110

  • motor na použitie v skúšobnom zariadení CT 110
  • v spojení so skúšobným stojanom CT 110
    • zoznámenie sa so štvortaktným benzínovým motorom
    • vykresľovanie kriviek krútiaceho momentu a výkonu
    • stanovenie špecifickej spotreby paliva
    • stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
    • určenie trecieho výkonu motora

1 motor, kompletný so všetkými pripojeniami a prívodnými vedeniami
1 manuál

požadovaný

CT 110 Skúšobný stojan pre jednovalcové motory, 7,5 kW

voliteľné

CT 159.02 Jednotka na analýzu výfukových plynov
CT 100.11 Kalorimeter výfukových plynov pre CT 110
CT 100.13 Elektronický systém indikácie motora pre CT 110
s
CT 100.14 Prevodník tlaku pre CT 100.20

V spojení s testovacou stanicou CT 110 , ktorá obsahuje hnaciu a brzdovú jednotku, je štvortaktný benzínový motor veľmi vhodný na výučbu základov fungovania a merania motora.

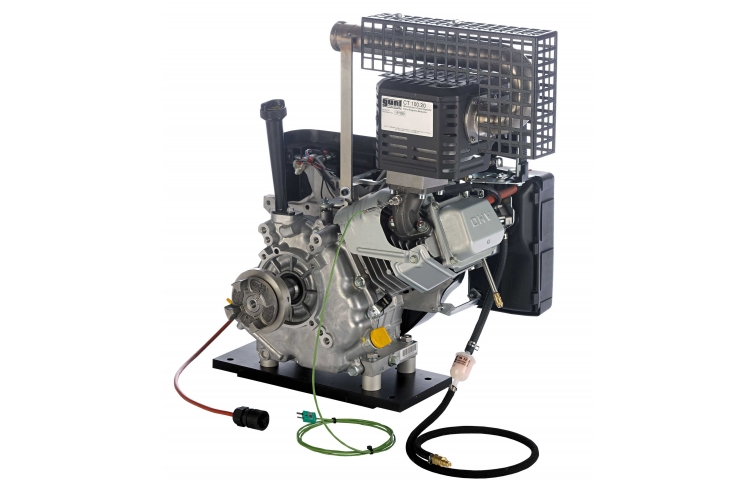

Použitým motorom je vzduchom chladený jednovalcový benzínový štvortaktný motor s vonkajším karburovaním. Motor štartuje a spomaľuje elektromotor namontovaný v jednotke CT 110 . Chladenie vzduchom je zabezpečené ventilátorom zotrvačníka. Brzdová jednotka je spojená pomocou elastickej zubovej spojky.

Motor je pripravený na meranie tlaku vo valci pre indikáciu. Obsahuje snímač na meranie teploty výfukových plynov a prípojku na meranie sacieho tlaku. Oba snímače, vypnutie zapaľovania a prívod paliva sú pripojené k testovaciemu stojanu CT 110 .

Charakteristické krivky plného a čiastočného zaťaženia motora sú vynesené v experimentoch.

Špecifikácia
  1. vzduchom chladený jednovalcový štvortaktný zážihový motor pre inštaláciu v skúšobni CT 110
  2. motor namontovaný na základnej doske
  3. prenos sily na brzdu pomocou elastickej zubovej spojky
  4. motor kompletný s palivovou hadicou a snímačom teploty výfukových plynov
  5. palivová hadica so samotesniacou rýchlospojkou
Technické dáta

Vzduchom chladený jednovalcový benzínový motor

  • výkon: 7,5kW pri 300 0min -1
  • vŕtanie: 89 mm
  • zdvih: 63 mm

Rozmery a hmotnosť

DxŠxV: 600x480x630 mm
Hmotnosť: cca. 36 kg
