CT 100.22 Štvortaktný naftový motor pre CT 110

CT 100.22 Štvortaktný naftový motor pre CT 110

  • skúšobný motor na použitie v skúšobnom zariadení CT 110
  • v spojení so skúšobným stojanom CT 110
    • zoznámenie sa so štvortaktným dieselovým motorom
    • vykresľovanie kriviek krútiaceho momentu a výkonu
    • stanovenie špecifickej spotreby paliva
    • stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
    • určenie straty trením motora

1 motor, kompletný so všetkými pripojeniami a prívodnými vedeniami
1 manuál

požadovaný

CT 110 Skúšobný stojan pre jednovalcové motory, 7,5 kW

voliteľné

CT 159.02 Jednotka na analýzu výfukových plynov
CT 100.11 Kalorimeter výfukových plynov pre CT 110
CT 100.13 Elektronický systém indikácie motora pre CT 110
s
CT 100.16 Prevodník tlaku pre CT 100.22

V spojení s testovacou stanicou CT 110 , ktorá obsahuje hnaciu a brzdovú jednotku, je štvortaktný dieselový motor veľmi vhodný na výučbu základov fungovania a merania motora.

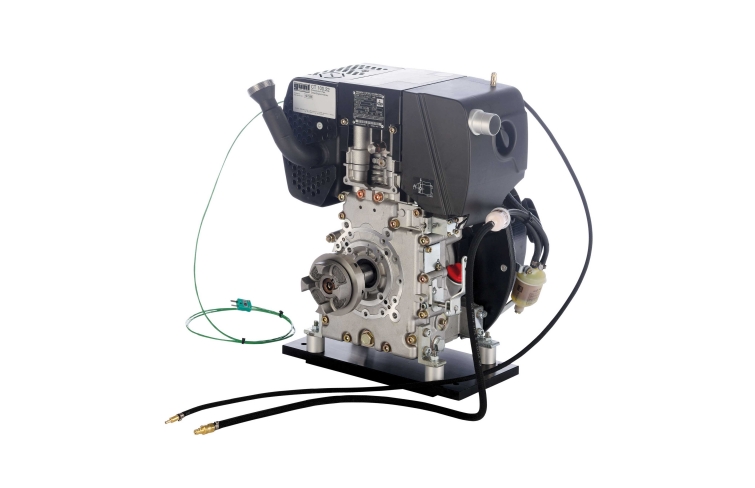

Použitý motor je vzduchom chladený jednovalcový štvortaktný dieselový motor s priamym vstrekovaním. Naftový motor štartuje a spomaľuje elektromotor namontovaný v jednotke CT 110 . Chladenie vzduchom je zabezpečené ventilátorom zotrvačníka. Brzdová jednotka je spojená pomocou elastickej zubovej spojky.

Motor je pripravený na meranie tlaku vo valci pre indikáciu. Obsahuje snímač na meranie teploty výfukových plynov a prípojku na meranie sacieho tlaku. Oba snímače, vypnutie zapaľovania a prívod paliva sú pripojené k testovaciemu stojanu CT 110 .

Charakteristické krivky plného a čiastočného zaťaženia motora sú vynesené v experimentoch.

Špecifikácia
  1. vzduchom chladený jednovalcový štvortaktný naftový motor pre inštaláciu v skúšobni CT 110
  2. motor namontovaný na základnej doske
  3. prenos sily na brzdu pomocou elastickej zubovej spojky
  4. motor kompletný s palivovou hadicou a snímačom teploty výfukových plynov
  5. palivová hadica so samotesniacou rýchlospojkou
  6. motor dostupný aj ako bionaftový motor CT 100.24
Technické dáta

Vzduchom chladený jednovalcový dieselový motor s priamym vstrekovaním

  • výkon: 4,5kW pri 270 0min -1
  • kompresný pomer 22:1
  • vŕtanie: 80 mm
  • zdvih: 69 mm

Rozmery a hmotnosť

DxŠxV: 470x400x480 mm
Hmotnosť: cca. 43 kg
