CT 159 Modulárny testovací stojan pre jednovalcové motory s výkonom 3 kW

CT 159 Modulárny testovací stojan pre jednovalcové motory s výkonom 3 kW

  • zostavenie kompletnej skúšobne v spojení s univerzálnou pohonnou a brzdovou jednotkou HM 365 a motorom
  • skúšobná stanica pre jednovalcové spaľovacie motory do 3kW
  • Hnacia a brzdová jednotka HM 365 používaná ako štartér-generátor poháňaný remeňom
  • časť GUNT FEML ine
  • v spojení s nákladnou jednotkou HM 365 a jedným z motorov ( CT 150CT 153 )
    • vykresľovanie kriviek krútiaceho momentu a výkonu
    • stanovenie špecifickej spotreby paliva
    • stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
    • určenie trecieho výkonu motora (v pasívnom režime)

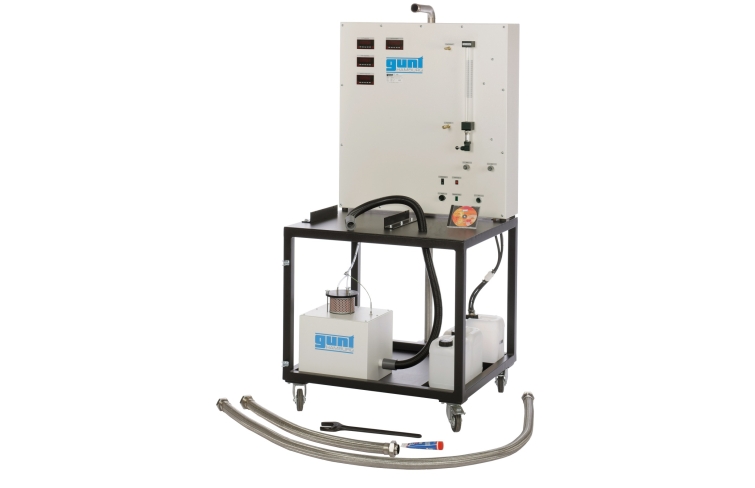

1 skúšobný stojan (bez motora a záťažovej jednotky)
1 sada nástrojov
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

požadovaný

Nakladacia jednotka
HM 365 Univerzálna hnacia a brzdová jednotka
motory
CT 150 Štvortaktný benzínový motor pre CT 159
alebo
CT 151 Štvortaktný dieselový motor pre CT 159
alebo
CT 153 Dvojtaktný benzínový motor pre CT 159

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér CT 159W Web Access

Indikačný systém
CT 159.01 Elektronický systém indikácie motora pre CT 159
s
CT 159.03 Prevodník tlaku a snímač TDC pre CT 150
alebo
CT 159.04 Prevodník tlaku a snímač TDC pre CT 151
alebo
CT 159.05 Prevodník tlaku a snímač TDC pre CT 153
Analýza výfukových plynov
CT 159.02 Jednotka na analýzu výfukových plynov

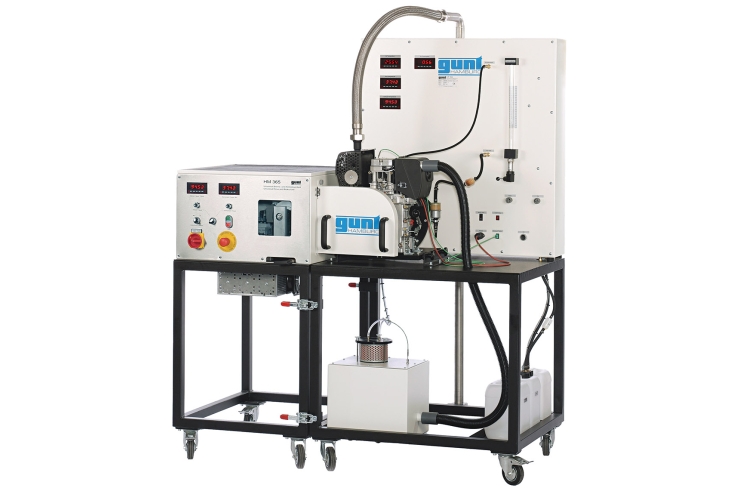

Tento testovací stojan meria výkon spaľovacích motorov s výkonom až 3 kW. Kompletná skúšobná stanica pozostáva z troch hlavných prvkov: CT 159 na montáž motora a riadiacej jednotky, univerzálna hnacia a brzdová jednotka HM 365 ako záťažová jednotka a výber motora: štvortaktný dieselový motor ( CT 151 ), dvojtaktný benzínový motor ( CT 153 ) alebo štvortaktný benzínový motor ( CT 150 ).

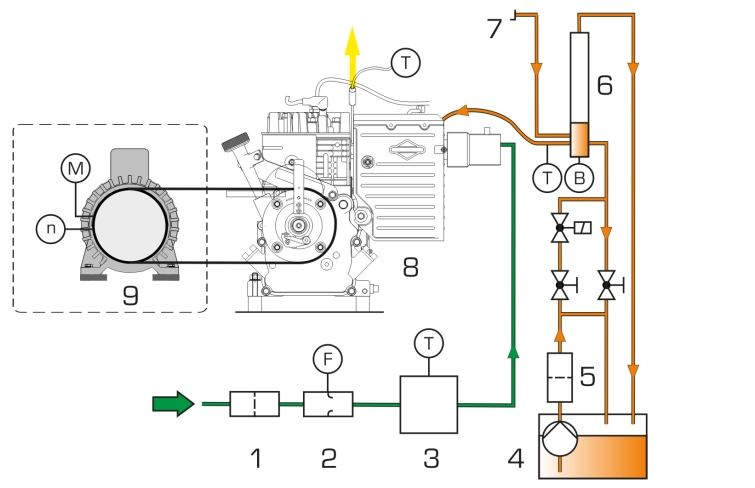

Hlavnou funkciou CT 159 je namontovať motor, zásobovať ho palivom a vzduchom a zaznamenávať a zobrazovať príslušné namerané údaje. Motor je namontovaný na vibračne izolovanej základnej doske a pripojený pomocou remeňového pohonu k HM 365 .

HM 365 sa spočiatku používa na štartovanie motora. Hneď ako motor beží, HM 365 pôsobí ako brzda pri zaťažení motora.

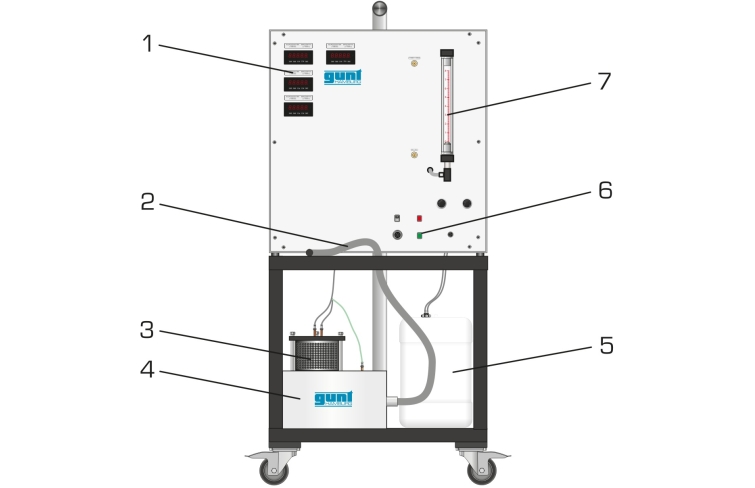

Spodná časť mobilného rámu obsahuje palivové nádrže a stabilizačnú nádrž pre nasávaný vzduch.

Spínacia skriňa s tlmením vibrácií obsahuje digitálne ukazovatele teploty (po jednom pre výfukové plyny, palivo a nasávaný vzduch) a spotrebu vzduchu. Otáčky a krútiaci moment sa nastavujú a zobrazujú na HM 365 .

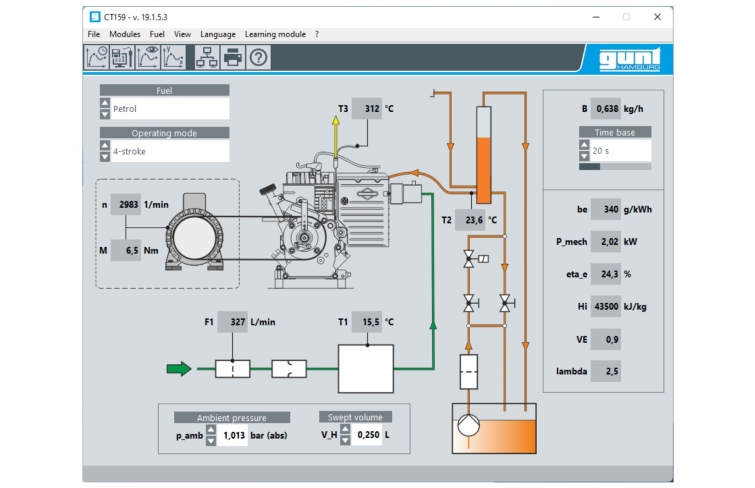

Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky.

Špecifikácia
  1. skúšobná stanica pre montáž pripravených jednovalcových motorov (dvojtaktných a štvortaktných) s maximálnym výkonom 3kW
  2. motor naštartovaný HM 365
  3. HM 365 pôsobiaci ako brzda generuje zaťaženie motora
  4. prenos sily z motora na záťažovú jednotku pomocou pohonu klinovým remeňom
  5. plynulé nastavenie otáčok a krútiaceho momentu pomocou HM 365
  6. skriňový rozvádzač s tlmením vibrácií pre zobrazovanie a ovládanie
  7. meracia trubica so stupnicou a snímačom tlaku na manuálne a elektronické meranie spotreby paliva
  8. meranie a zobrazenie spotreby vzduchu, okolitej teploty a teploty paliva
  9. zobrazenie nameranej hodnoty teploty výfukových plynov motora
  10. stabilizačná nádrž na nasávaný vzduch
  11. 3 zásobné nádrže na rôzne palivá
  12. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

3 palivové nádrže: každá 5 l


Meracie rozsahy
  • teplota:
    • 0…100°C (okolie)
    • 0…100 °C (palivo)
    • 0…1000°C (výfukové plyny)
  • spotreba vzduchu: 30…333 l/min
  • spotreba paliva: 0…50 cm 3 /min

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 900x900x1900 mm
Hmotnosť: cca. 135 kg

Vyžaduje sa pre prevádzku

vedenie výfukových plynov, vetranie
Odporúča sa PC s Windows

Vedomosti
