CT 300.05 Dvojvalcový naftový motor pre CT 300

CT 300.05 Dvojvalcový naftový motor pre CT 300

  • motor na použitie v skúšobnom zariadení CT 300
  • vykresľovanie kriviek krútiaceho momentu a výkonu
  • stanovenie špecifickej spotreby paliva
  • stanovenie objemovej účinnosti a lambda (pomer paliva a vzduchu)
  • energetická bilancia
  • určenie trecieho výkonu motora (v pasívnom režime)

1 motor, kompletný so všetkými pripojeniami a prívodnými vedeniami
1 manuál

požadovaný

CT 300 Skúšobňa motora, 11kW

voliteľné

CT 159.02 Jednotka na analýzu výfukových plynov
CT 300.01 Kalorimeter výfukových plynov pre CT 300
CT 300.09 Elektronický systém indikácie motora pre CT 300
s
CT 300.18 Prevodník tlaku pre CT 300.05

V spojení s testovacou stanicou CT 300 , ktorá obsahuje hnaciu a brzdovú jednotku, je štvortaktný dieselový motor CT 300.05 veľmi vhodný na výučbu základov fungovania a merania motora.

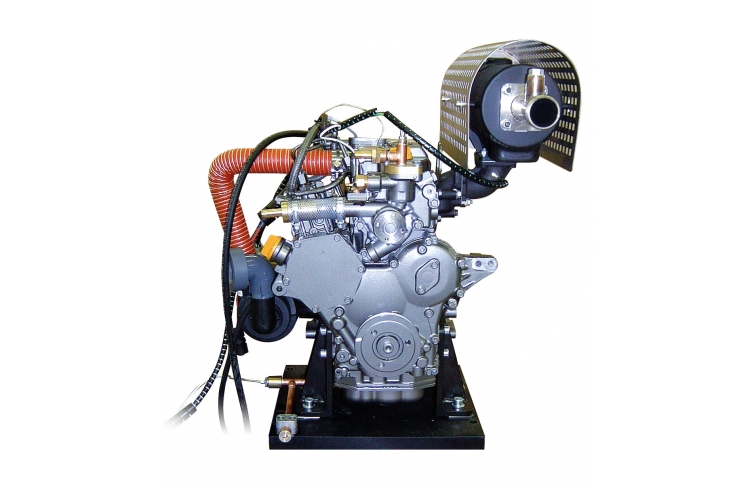

Použitý motor je vodou chladený dvojvalcový štvortaktný naftový motor s nepriamym vstrekovaním. Motor štartuje, beží v pasívnom režime a spomaľuje elektromotor namontovaný v jednotke CT 300 . Brzdová jednotka je spojená pomocou elastickej zubovej spojky.

Motor je pripravený na indikáciu merania tlaku vo valci a navyše obsahuje snímač na meranie teploty výfukových plynov. Snímač, prerušenie zapaľovania a prívod paliva sú pripojené k skúšobnému stojanu CT 300 .

Charakteristické krivky plného a čiastočného zaťaženia motora sú vynesené v experimentoch.

Špecifikácia
  1. vodou chladený dvojvalcový štvortaktný naftový motor pre inštaláciu v testovacom zariadení CT 300
  2. motor namontovaný na základnej doske
  3. prenos sily na brzdu pomocou elastickej zubovej spojky
  4. motor kompletný s palivovou hadicou a snímačom teploty výfukových plynov
  5. palivová hadica so samotesniacou rýchlospojkou
Technické dáta

Vodou chladený dvojvalcový dieselový motor

  • zdvihový objem: 570 cm 3
  • vŕtanie: 70 mm
  • zdvih: 74 mm
  • výstupný výkon: cca. 10,2 kW pri 360 0min -1

Rozmery a hmotnosť

DxŠxV: 650x610x710 mm
Hmotnosť: cca. 110 kg
