ET 805 Parná elektráreň so systémom riadenia procesov s výkonom 20kW
- kompletná parná elektráreň so systémom riadenia procesov na báze Ethernetu a PLC
- zariadenie monitorované a ovládané prostredníctvom ovládacej stanice s dotykovou obrazovkou
- návrh a funkcia kompletnej parnej elektrárne s riadiacim a regulačným systémom
- spustenie, prevádzka, odstavenie, obsluha a údržba parnej elektrárne
- riadenie a monitorovanie závodu prostredníctvom systému riadenia procesov
- zaznamenávanie a vyhodnocovanie najdôležitejších prevádzkových parametrov
- určujúce: vstupný a výstupný výkon, účinnosť komponentov a systému, mernú spotrebu paliva
1 zostava parného generátora
1 zostava parnej turbíny
1 chladiaca veža
1 riadiaca stanica vrátane hardvéru a softvéru
1 sada nástrojov
1 sada inštruktážneho materiálu
voliteľné
ET 805.50 Stanovenie obsahu pár
V súčasnosti sú veľké technologické systémy, ako sú parné elektrárne, riadené systémami riadenia procesov. Parná elektráreň ET 805 je špeciálne navrhnutá pre školiace účely v oblasti energetiky so systémami riadenia procesov. Vzhľadom na veľkosť a zložitosť systému v mnohých aspektoch prevádzkové správanie zodpovedá správaniu skutočných veľkých závodov, čo umožňuje školenie, ktoré je čo najbližšie k realite. Zariadenie pozostáva zo štyroch samostatných modulov a možno ho preto flexibilne prispôsobiť priestoru dostupnému v laboratóriu:
Modul A zostava parogenerátora: plynový/olejový prietokový parný kotol a zaradený elektrický prehrievač vytvárajú prehriatu paru. Okruh napájacej vody je vybavený systémom úpravy vody s iónomeničmi a dávkovaním chemikálií.
Zostava parnej turbíny modulu B : prehriata para sa privádza do jednostupňovej priemyselnej turbíny s reguláciou otáčok. To poháňa synchrónny generátor, ktorý možno prevádzkovať v režime pripojenia k sieti alebo v samostatnom režime. Odpadová para z turbíny kondenzuje a privádza sa späť do okruhu napájacej vody.
Modul C mokrá chladiaca veža: s núteným ťahom na prevádzku vonku.
Riadiaca stanica modulu D : snímače zachytávajú všetky relevantné parametre zariadenia. Namerané hodnoty sú výstupom do systému riadenia procesu s programovateľným logickým regulátorom a odosielané do PC na zber dát, kde sú prezentované a analyzované softvérom GUNT .
Prevádzka závodu je plne monitorovaná a riadená systémom riadenia procesu. Ovláda sa pomocou modernej technológie dotykového displeja na riadiacej stanici. Bezpečnostný systém zabezpečuje vypnutie príslušných komponentov a zistenie chybových stavov v kritických prevádzkových stavoch.
Špecifikácia
- parná elektráreň laboratórnej veľkosti
- plynový/olejový prietokový parný kotol s elektrickým prehrievačom
- jednostupňová priemyselná parná turbína s Curtisovým kolesom
- elektronická regulácia otáčok s elektropneumatickým regulačným ventilom
- synchrónny generátor so synchronizačným zariadením PPU pre pripojenie k sieti alebo samostatnú prevádzku
- vodou chladený kondenzátor s okruhom chladiacej vody a mokrou chladiacou vežou
- úprava napájacej vody s iónomeničom a dávkovaním chemikálií
- moderné digitálne riadenie závodu prostredníctvom systému riadenia procesov
- riadiaca stanica s kompletným prístrojovým vybavením na moderných LCD monitoroch, ovládanie dotykovou obrazovkou
Technické dáta
Parný kotol
- max. výstup pary: 600 kg/h pri 13 baroch
- max. tepelný výkon: 393kW
- max. spotreba paliva: 36,8 kg/h
Prehrievač, výkon: 32kW, 250°C
Jednostupňová akčná turbína s Curtisovým kolesom a elektronickou reguláciou otáčok
- max. výkon: 20kW pri 360 0min -1
Synchrónny generátor
- max. výkon: 17kVA pri 400V , 60Hz
Vodou chladený kondenzátor
- chladiaci výkon: 389 kW
- prenosná plocha: 5,5m2
Chladiaca veža, max. chladiaci výkon: 540 kW
400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 3100x2000x2500mm (parný generátor)
DxŠxV: 2400x2000x2500 mm (parná turbína)
DxŠxV: 2000x2000x2800 mm (chladiaca veža)
Celková hmotnosť: cca. 4500 kg
Vyžaduje sa pre prevádzku
prípojka vody: 1,5m 3 /h, odtok
stlačený vzduch: min. 8 bar, 6000 l/h
vetranie, vedenie výfukových plynov
![Pilotné a výcvikové závody: prehľad webu](/images/wissen_thumbs/577_en-GB.jpg)
![Parné elektrárne](/images/wissen_thumbs/29_en-GB.jpg)
![Parné elektrárne ET 805 – ET 851 GUNT](/images/wissen_thumbs/56_en-GB.jpg)

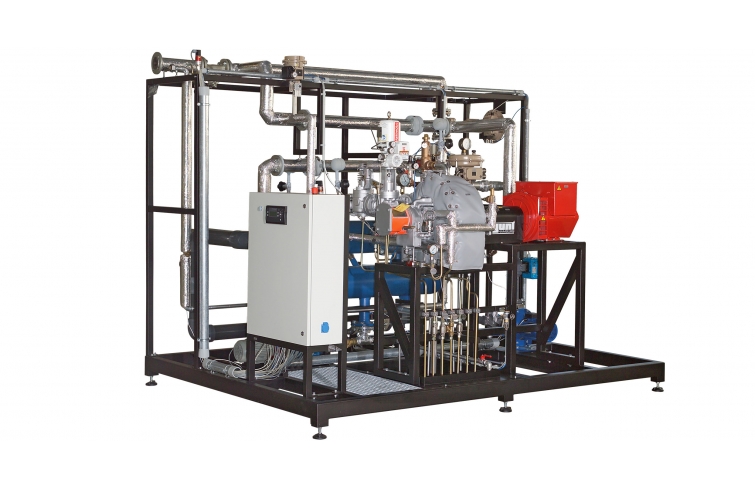

![Obrázok ukazuje modul B: zostava parnej turbíny ET 805.](/images/datasheet/262/ET-805-Steam-power-plant-20kW-with-process-control-system-products_list_small-gunt-262-add_1.jpg)
![ET 805.50 Stanovenie obsahu pár](/images/datasheet/262/ET-805-ET-805.50-Determination-of-the-vapour-content-products_list_small-gunt-262-foto_totale.jpg)

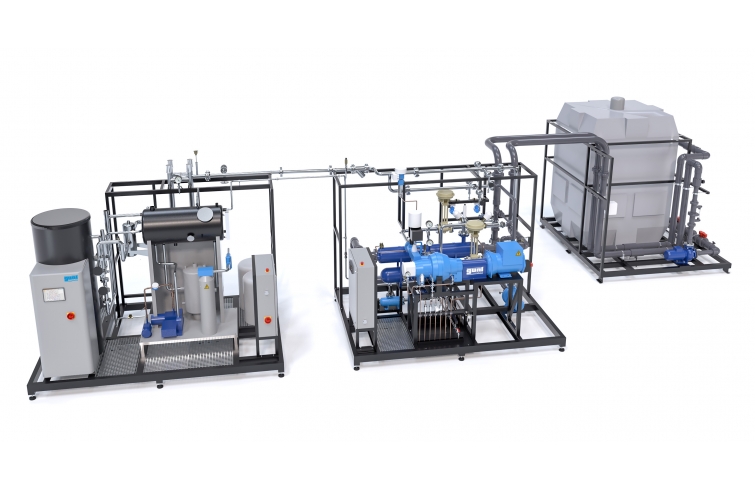

![](/images/datasheet/262/ET-805-Steam-power-plant-20kW-with-process-control-system-products_list_small-gunt-262-foto_totale.jpg)

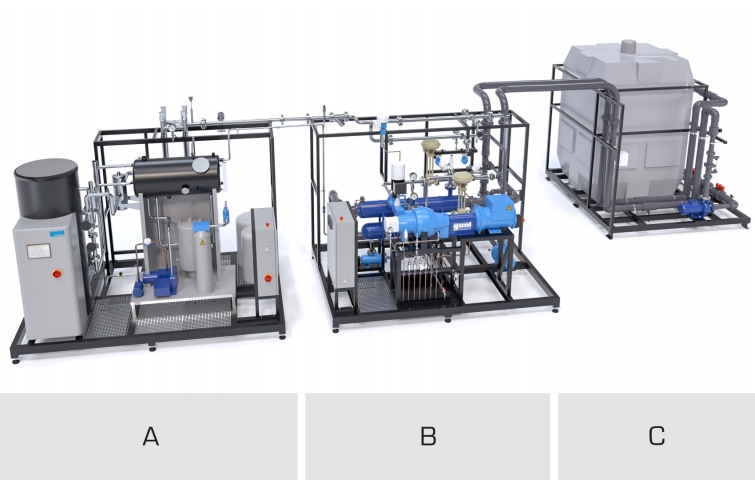

![Moduly parnej elektrárne bez riadiacej stanice: modul A parogenerátor s prehrievačom a úpravou napájacej vody, modul B parná turbína s generátorom a kondenzátorom, modul C mokrá chladiaca veža](/images/datasheet/262/ET-805-Steam-power-plant-20kW-with-process-control-system-products_list_small-gunt-262-zeichnung.jpg)

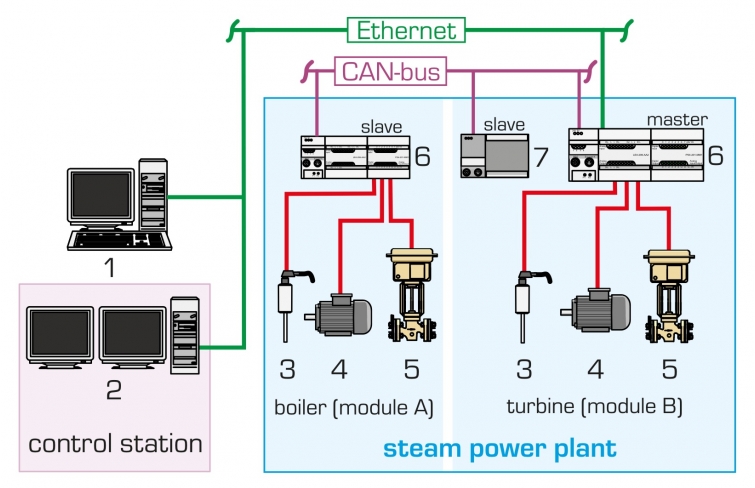

![Procesný riadiaci systém a riadiaca stanica modulu D: 1 PC na zber dát, 2 riadiace PC, 3 senzory, 4 čerpadlá/motory, 5 ventilov, 6 PLC programovateľný logický ovládač, 7 PPU synchrónny generátor](/images/datasheet/262/ET-805-Steam-power-plant-20kW-with-process-control-system-products_list_small-gunt-262-zeichnung_einzelheit_1.jpg)

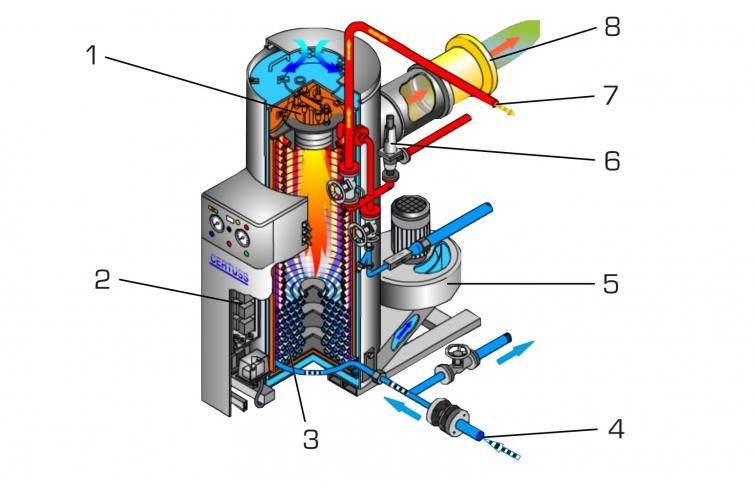

![Rezné znázornenie prietokového parného kotla: 1 olejový/plynový horák, 2 elektrické ovládače, 3 odparovacie špirály, 4 prívod napájacej vody, 5 ventilátor spaľovacieho vzduchu, 6 poistný ventil, 7 odvod pary, 8 dýza výfukových plynov](/images/datasheet/262/ET-805-Steam-power-plant-20kW-with-process-control-system-products_list_small-gunt-262-zeichnung_einzelheit_2.jpg)
