ET 810 Parná elektráreň s parným strojom
- funkčný model parnej elektrárne
- demonštruje funkciu parného stroja
- ukážka funkcie parného stroja
- oboznámenie sa s komponentmi parnej elektrárne a ich interakciou
- zaznamenávanie krivky tlaku pary
- efekt opätovného odparovania a spätného prívodu studenej vody
- určenie spotreby paliva, množstva vytvorenej pary, účinnosti kotla a kapacity kondenzátora
1 tréner
1 sada hadíc
1 olej (100 ml)
1 sada príslušenstva
1 sada inštruktážneho materiálu
V parnom stroji sa termodynamická energia vo forme tlaku pár z parogenerátorov premieňa na mechanickú energiu. To sa môže použiť ďalej v procese na výrobu elektriny alebo na pohon strojov a vozidiel.
Parná elektráreň pozostáva zo zdroja tepla na výrobu pary, turbíny alebo parného stroja s generátorom a chladiaceho zariadenia na kondenzáciu odpadovej pary.

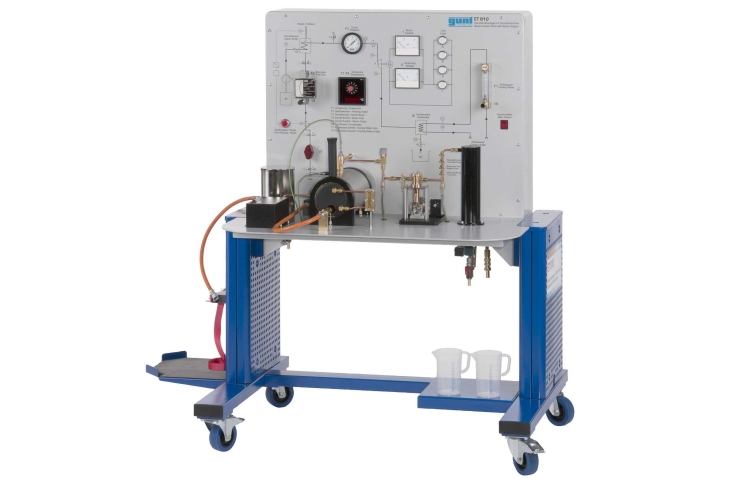

Trenažér ET 810 obsahuje hlavné komponenty parnej elektrárne: plynový parný kotol, jednovalcový piestový parný stroj s generátorom, kondenzátor, nádrž na napájaciu vodu a čerpadlo na napájaciu vodu.
Parný kotol vyrába vodnú paru a dodáva ju do piestového parného stroja. Piest a kľukový mechanizmus premieňajú energiu z pary na mechanickú energiu.
Generátor vo forme jednosmerného motora vyrába elektrinu z mechanickej energie. Ako spotrebitelia výslednej elektrickej energie sa používajú štyri žiarovky. Odpadová para kondenzuje vo vodou chladenom kondenzátore.
Bezpečnú prevádzku zaisťujú bezpečnostné zariadenia monitorujúce teplotu kotla a poistný ventil.
Senzory zaznamenávajú teplotu, tlak a prietok vo všetkých relevantných bodoch. Namerané hodnoty je možné odčítať na displejoch. Prúd a napätie z generátora sa merajú a zobrazujú v experimentálnej jednotke.
Špecifikácia
- ukážka parnej elektrárne s jednovalcovým piestovým parným strojom
- plynový kotol na výrobu pary
- vodou chladený kondenzátor
- DC generátor
- žiarovky ako spotrebitelia
- snímač a displej pre teplotu, tlak, prietok, napätie a prúd
- bezpečnostný ventil a monitorovanie teploty pre bezpečnú prevádzku
Technické dáta
Parný motor
- výkon: max. 5 W
- rýchlosť: max. 1200 min -1
- valec: Ø 20 mm
Generátor
- DC motor: max. 3,18W pri 600 0min -1
Plynový kotol
- poistný ventil: 4bar
- plynová prípojka 3/8“L (propán alebo bután)
Meracie rozsahy
- teplota: 8x -20…200°C
- tlak: 0…6bar
- prietok:
- 0…110 l/h (plyn)
- 15…105 l/h (voda)
- napätie: 0…10VDC
- prúd: 0…250 mA
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
Rozmery a hmotnosť
DxŠxV: 1700x810x1440 mm
Hmotnosť: cca. 110 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odpad, prívod plynu 3/8“L (propán alebo bután)
![](/images/datasheet/279/ET-810-Steam-power-plant-with-steam-engine-products_list_small-gunt-279-foto_totale.jpg)

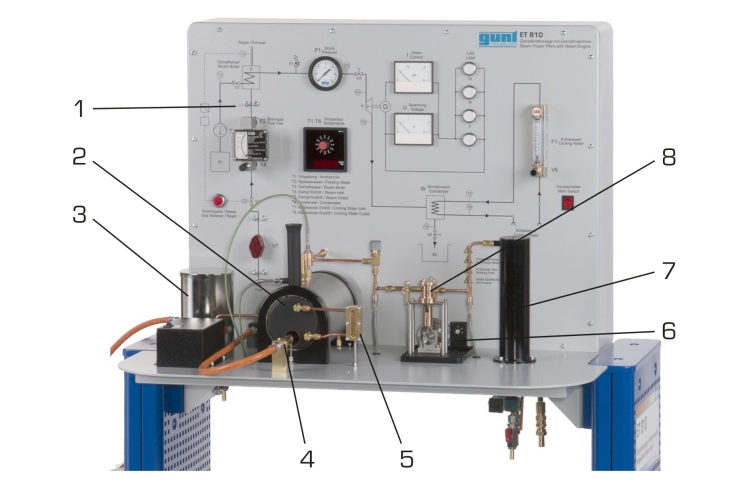

![1 procesná schéma s displejmi a ovládacími prvkami, 2 parný kotol, 3 nádrž na napájaciu vodu, 4 horáky, 5 ukazovateľ hladiny vody v kotli, 6 generátor, 7 kondenzátor, 8 parný stroj](/images/datasheet/279/ET-810-Steam-power-plant-with-steam-engine-products_list_small-gunt-279-zeichnung.jpg)

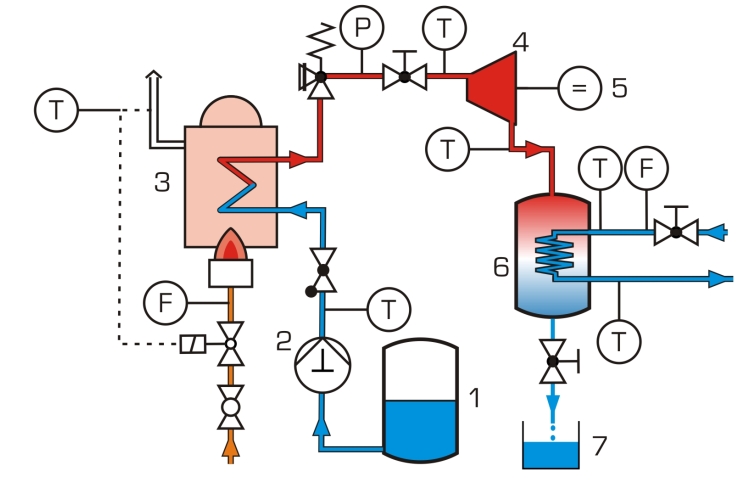

![1 nádrž na napájaciu vodu, 2 čerpadlá na napájaciu vodu, 3 parný kotol, 4 parný stroj, 5 generátorov, 6 kondenzátorov, 7 nádrž na kondenzát; teplota T, tlak P, prietok F; oranžová: plyn, červená: para, modrá: voda](/images/datasheet/279/ET-810-Steam-power-plant-with-steam-engine-products_list_small-gunt-279-zeichnung_einzelheit_1.jpg)

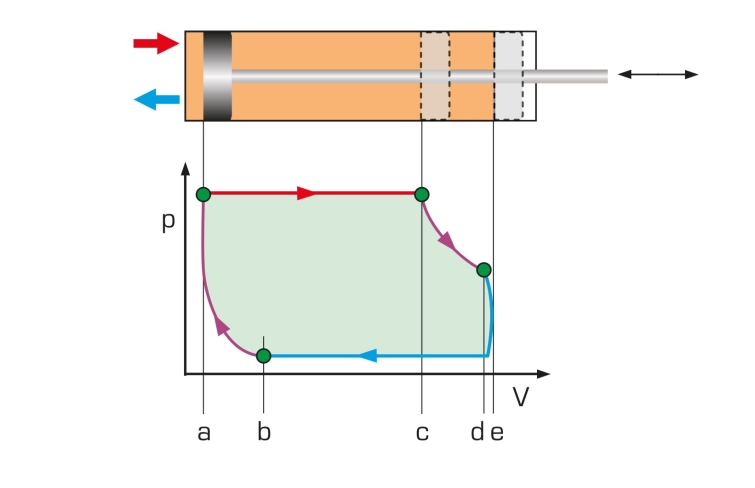

![p,V diagram: p tlak, V objem; horná úvrať a vstup sa otvára, c vstup sa zatvára, d výstup sa otvára, b výstup sa zatvára; červená: vstup, modrá: výstup, zelená: vykonaná práca, fialová: kompresia a expanzia](/images/datasheet/279/ET-810-Steam-power-plant-with-steam-engine-products_list_small-gunt-279-zeichnung_einzelheit_2.jpg)
