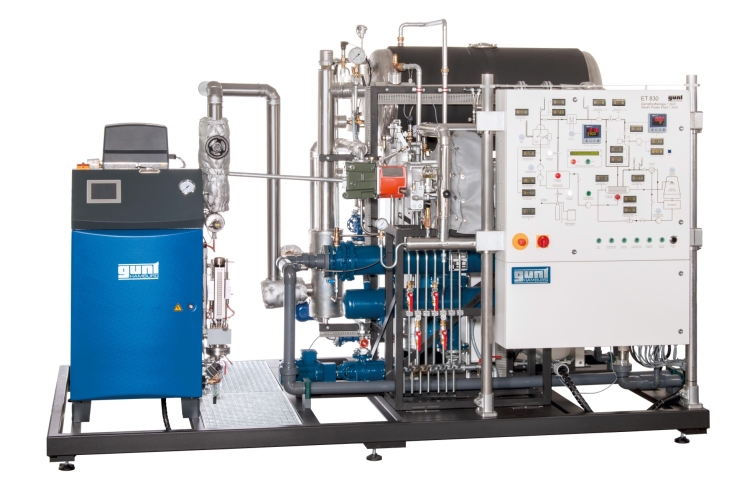

ET 830 Parná elektráreň s výkonom 1,5 kW

ET 830 Parná elektráreň s výkonom 1,5 kW

  • kompletná parná elektráreň laboratórnej veľkosti
  • uzavretý paro-vodný okruh
  • zariadenie monitorované a riadené pomocou PLC
  • parná elektráreň a jej komponenty
  • spustenie, prevádzka a odstavenie parnej elektrárne
  • uzavretý paro-vodný okruh s úpravou napájacej vody
  • okrem iného určuje:
    • účinnosť kotla
    • mechanická/tepelná účinnosť turbíny
    • účinnosť kondenzátora
    • špecifická spotreba paliva zariadenia

1 pokusná rastlina
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu vrátane podrobného návodu na obsluhu

voliteľné

ET 805.50 Stanovenie obsahu pár

pre prevádzku pri teplote okolia pod 27°C
ET 830.01 Chladiaci vlek 115kW

pre prevádzku pri teplote okolia nad 27°C
ET 830.02 Chladiaci vlek 140kW

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 830W Web Access Software

V parných elektrárňach sa tepelná energia najskôr premieňa na mechanickú energiu a potom na elektrickú energiu. Parná elektráreň v podstate pozostáva zo zdroja tepla na výrobu pary, turbíny so záťažou a chladiaceho mechanizmu na kondenzáciu pary.

ET 830 bol navrhnutý špeciálne pre inžinierske vzdelávanie v oblasti techniky elektrární, pohonov a poháňaných strojov. Ponúka širokú škálu experimentov na spoznanie prevádzkových procesov v parnej elektrárni.

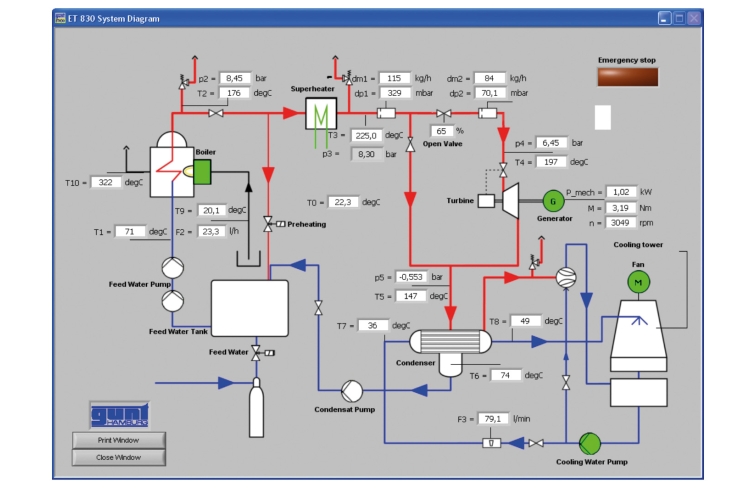

Prietokový parný kotol na olej vyrába mokrú paru, ktorá sa pomocou prehrievača mení na prehriatu paru. Krátky čas ohrevu kotla umožňuje rýchlu tvorbu pary. Zaťaženie sa aplikuje na turbínu pomocou generátora. Výkon turbíny je určený otáčkami a krútiacim momentom. Za turbínou para kondenzuje a vracia sa späť do kotla. Okruh napájacej vody je vybavený kompletným systémom úpravy vody, ktorý pozostáva z regenerovateľného iónomeniča a dávkovania chemikálií. Senzory zaznamenávajú teplotu, tlak, rýchlosť a prietok vo všetkých relevantných bodoch. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky. Ovládací panel obsahuje prehľadnú schému procesu zariadenia. Systém je monitorovaný a riadený programovateľným automatom ( PLC ).

Experimentálne zariadenie je postavené v súlade so zákonnými bezpečnostnými predpismi a zahŕňa povinné bezpečnostné zariadenia. Parný generátor je typovo testovaný a nevyžaduje špeciálne povolenia.

Zariadenie môže byť voliteľne prevádzkované s chladiacou vežou ET 830.01 alebo ET 830.02 na dodávku chladiacej vody.

Špecifikácia

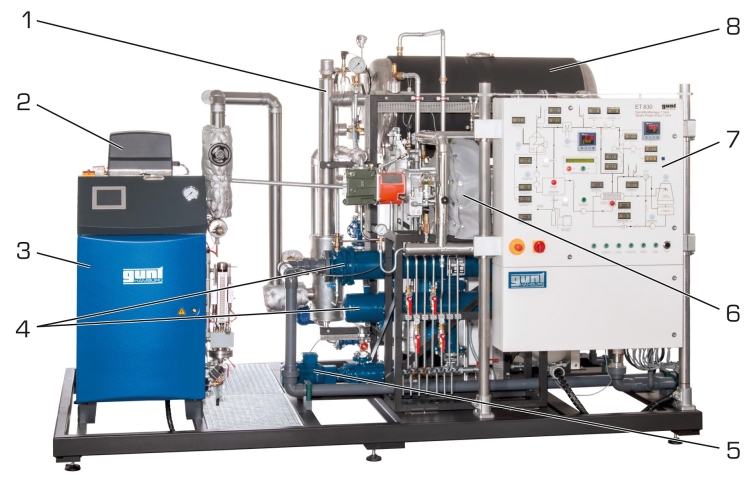

  1. parná elektráreň laboratórnej veľkosti
  2. olejový parný generátor s elektrickým prehrievačom
  3. jednostupňová axiálna turbína s Curtisovým kolesom, podtlaková alebo výfuková prevádzka
  4. DC generátor ako záťaž turbíny
  5. vodou chladený kondenzátor
  6. úprava napájacej vody
  7. Softvér GUNT na zber dát cez USB pod Windows 10
  8. zariadenie monitorované a riadené integrovaným PLC
  9. potrebná prípojka chladiacej vody 10 m³/h alebo chladiaca veža ET 830.01 / ET 830.02
Technické dáta

Parný generátor

  • výstup pary: 200 kg/h pri 11 baroch
  • max. spotreba paliva: 12l/hod
  • čas nahrievania: 8 min
  • max. tlak: 13 bar

Prehrievač

  • výkon: 7 kW

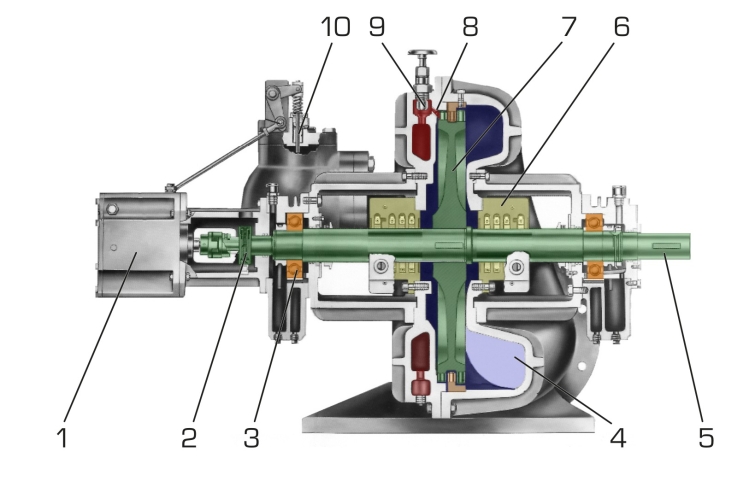

Jednostupňová axiálna turbína s Curtisovým kolesom a hydraulickým regulátorom otáčok

  • výkon: max. 1,5 kW pri 300 0 min -1

Vodou chladený kondenzátor

  • chladiaci výkon: 98kW
  • prenosná plocha: 2,5m2


Meracie rozsahy
  • teplota: 9x 0…400°C, 2x 0…100°C
  • prietok: 0…167 l/min (chladiaca voda)
  • tlak: 3x 0…16bar, 1x ±1bar
  • krútiaci moment: 0…20 Nm
  • rýchlosť: 0…4000 min -1

400V, 50Hz, 3 fázy
400 V, 60 Hz, 3 fázy, 230 V, 60 Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV: 3500x2000x2450 mm
Hmotnosť: cca. 1950 kg

Vyžaduje sa pre prevádzku

chladiaca voda 10m 3 /h, odtok alebo ET 830.01 / ET 830.02
pripojenie stlačeného vzduchu: 4,5bar, 150L/h
vetranie, vedenie výfukových plynov
Odporúča sa PC s Windows
