ET 833 Parná elektráreň so systémom riadenia procesov s výkonom 15kW

ET 833 Parná elektráreň so systémom riadenia procesov s výkonom 15kW

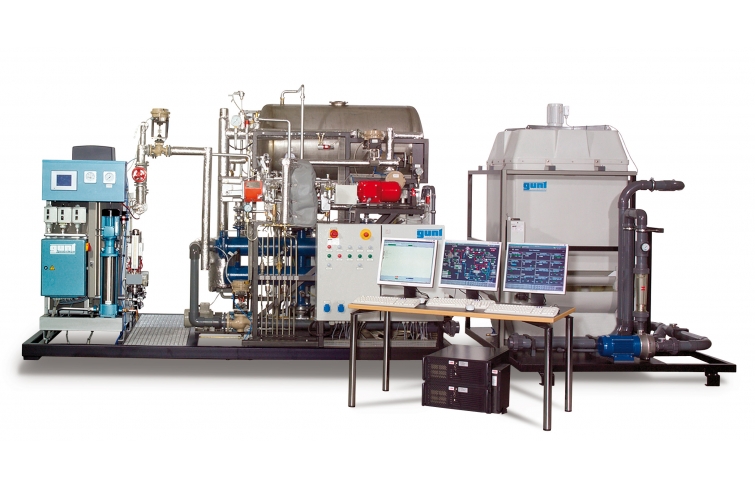

Na obrázku je parná elektráreň spolu s chladiacou vežou ET 833.01.

Na obrázku je parná elektráreň spolu s chladiacou vežou ET 833.01.

  • kompletná parná elektráreň laboratórnej veľkosti

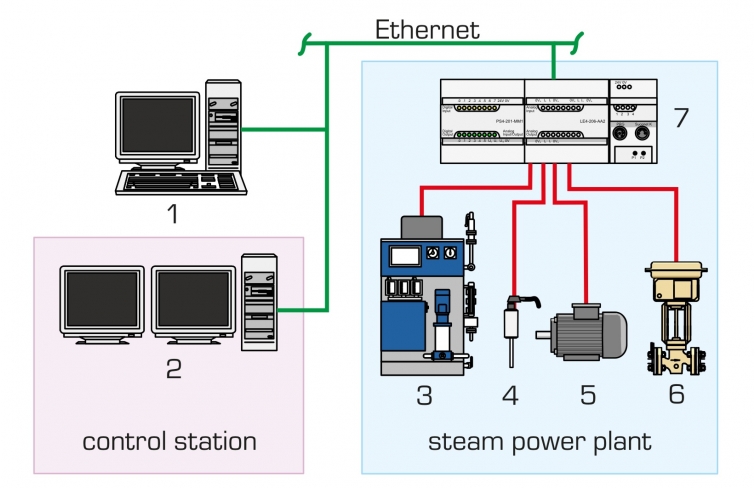

  • systém riadenia procesov založený na Ethernete a PLC

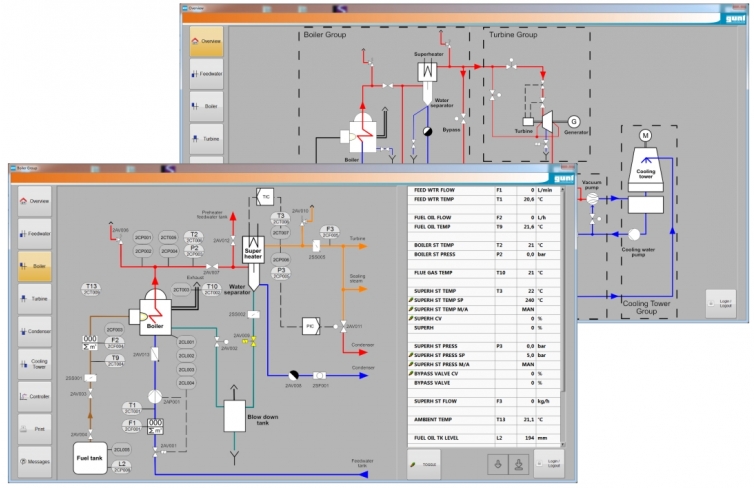

  • zariadenie monitorované a ovládané prostredníctvom ovládacej stanice s dotykovou obrazovkou
  • parná elektráreň a jej komponenty s riadiacim a regulačným systémom
  • spustenie, prevádzka a odstavenie parnej elektrárne
  • oboznámenie sa s riadením a monitorovaním systému prostredníctvom systému riadenia procesov
  • úlohy monitorovania, servisu a údržby
  • určujúce: vstupný a výstupný výkon, účinnosť komponentov a systému, špecifickú spotrebu paliva systému

1 pokusná rastlina
1 riadiaca stanica vrátane hardvéru a softvéru
1 sada nástrojov
1 sada inštruktážneho materiálu

voliteľné

ET 805.50 Stanovenie obsahu pár
pre prevádzku pri teplote okolia nad 27°C
ET 833.01 Chladiaci vlek 140kW
pre prevádzku pri teplote okolia pod 27°C
ET 833.02 Chladiaci vlek 115kW

V súčasnosti sú veľké technologické systémy, ako sú parné elektrárne, riadené systémami riadenia procesov ( PCS ). Celý systém je monitorovaný, akčné členy regulované a riadené, merania zaznamenávané a zobrazované prostredníctvom systému riadenia procesu.

Parná elektráreň ET 833 je špeciálne navrhnutá pre školiace účely v oblasti energetiky so systémami riadenia procesov. Systém funguje veľmi podobne ako skutočné veľké závody kvôli vysokej zložitosti.

Prietokový parný kotol na olej a zaradený elektrický prehrievač vytvárajú prehriatu paru pre jednostupňovú priemyselnú turbínu, ktorá je zaťažená generátorom jednosmerného prúdu. Vyrobená energia sa vracia späť do siete. Odpadová para z turbíny kondenzuje a privádza sa späť do parného kotla. Okruh napájacej vody je vybavený kompletným systémom úpravy vody s iónomeničmi a dávkovaním chemikálií. Senzory zachytávajú všetky relevantné parametre. Namerané hodnoty sú výstupom do systému riadenia procesu s programovateľným logickým regulátorom a odosielané do PC na zber dát, kde sú prezentované a analyzované softvérom GUNT . Prevádzka závodu je plne monitorovaná a riadená systémom riadenia procesu. V prípade potreby systém riadenia procesu spustí aktiváciu príslušných akčných členov. Ovláda sa pomocou modernej technológie dotykového displeja na riadiacej stanici. Bezpečnostný systém zabezpečuje vypnutie príslušných komponentov a zistenie chybových stavov v kritických prevádzkových stavoch.

Experimentálne zariadenie je postavené v súlade so zákonnými bezpečnostnými predpismi a zahŕňa povinné bezpečnostné zariadenia. Parný generátor je typovo testovaný a nevyžaduje špeciálne povolenia.

Zariadenie môže byť voliteľne prevádzkované s chladiacou vežou ET 833.01 alebo ET 833.02 na dodávku chladiacej vody.

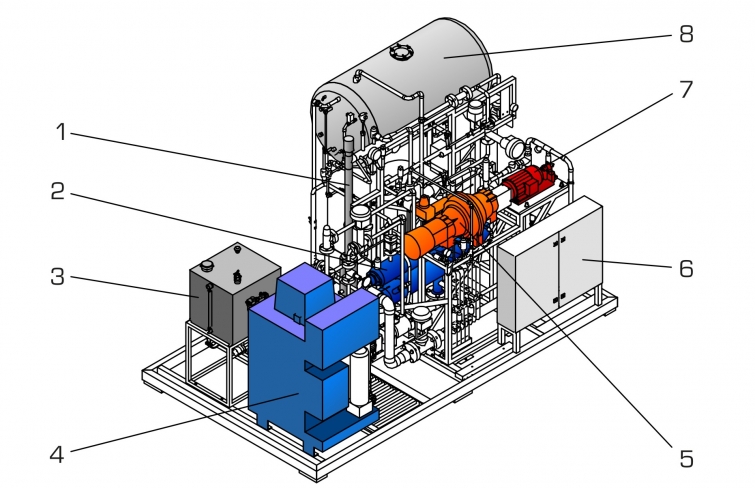

Špecifikácia
  1. parná elektráreň laboratórnej veľkosti
  2. olejový prietokový kotol s elektrickým prehrievačom
  3. jednostupňová priemyselná parná turbína s jednosmerným generátorom ako záťažou turbíny
  4. vodou chladený kondenzátor
  5. úprava napájacej vody
  6. procesný riadiaci systém pre monitorovanie, riadenie a reguláciu závodu
  7. riadiaca stanica s kompletným prístrojovým vybavením na moderných LCD monitoroch, ovládanie dotykovou obrazovkou
  8. systém vybavený snímačmi a akčnými členmi na monitorovanie a riadenie zariadenia cez integrované PLC a Ethernet
  9. potrebná prípojka chladiacej vody 10m 3 /h alebo chladiaca veža ET 833.01 / ET 833.02
Technické dáta

Parný generátor

  • výstup pary: 200 kg/h pri 11 baroch
  • max. spotreba paliva: 12l/hod
  • čas nahrievania: 8 min
  • max. tlak: 13 bar

Prehrievač

  • výkon 7kW

Jednostupňová axiálna turbína s Curtisovým kolesom a hydraulickým regulátorom otáčok

  • výkon: max. 1,5 kW pri 300 0 min -1

Vodou chladený kondenzátor

  • chladiaci výkon: 98kW
  • prenosná plocha: 2,5m2


Meracie rozsahy
  • teplota: 12x -50…400°C, 1x 0…100°C
  • prietok: 0…167 l/min (chladiaca voda)
  • tlak: 3x 0…16bar, 2x 0…4bar, 1x -1…1bar
  • krútiaci moment: 0…10 Nm
  • rýchlosť: 0…4000 min -1

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV: 3500x2000x2400 mm
Hmotnosť: cca. 2250 kg

Vyžaduje sa pre prevádzku

chladiaca voda 10m 3 /h alebo ET 833.01 / ET 833.02
pripojenie stlačeného vzduchu: 4,5bar, 150L/h

Vedomosti
Základné znalosti
