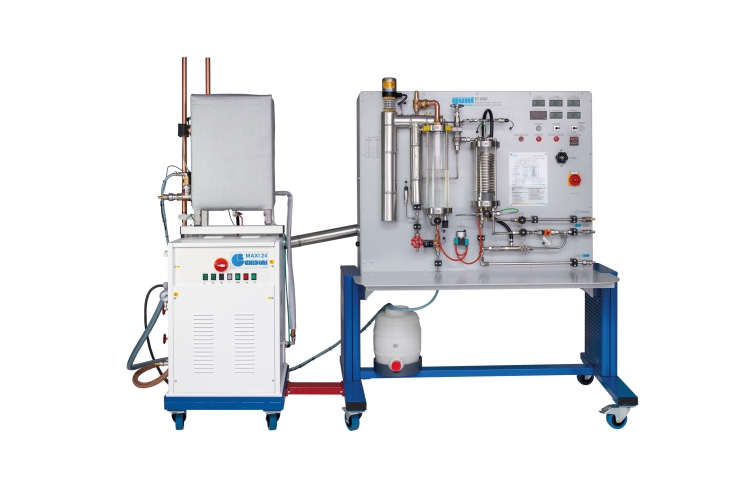

ET 852 Elektrický parný generátor

ET 852 Elektrický parný generátor

  • generovanie prehriatej pary na napájanie axiálnej parnej turbíny ET 851
  • alternatíva k plynovému parnému generátoru ET 850
  • tvorba pary nezávislá od dodávky paliva a smerovania výfukových plynov
  • špecifické charakteristické hodnoty parného kotla
  • účinnosť parného generátora
  • saturačná teplota a tlak pary
  • entalpia pary
  • stanovenie hustoty tepelného toku a celkového súčiniteľa prestupu tepla

1 tréner
1 softvér GUNT + kábel USB
1 sada príslušenstva
1 balenie destilovanej vody (20L)
1 sada inštruktážneho materiálu

požadovaný

ET 851 Axiálna parná turbína

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 852W Web Access Software

Ostatné príslušenstvo
ET 805.50 Stanovenie obsahu pár

Parogenerátory sú nevyhnutným prvkom v parných elektrárňach, kde sa vytvorená para využíva na pohon parnej turbíny. Generátor potom premieňa mechanickú energiu turbíny na elektrickú energiu.

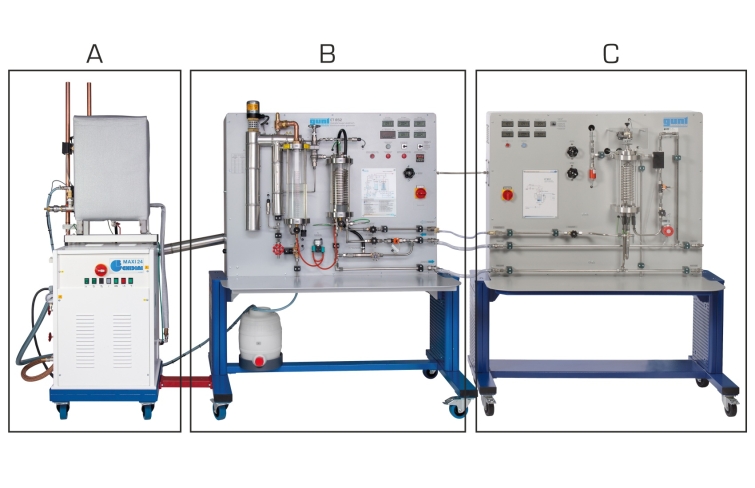

Parný generátor ET 852 a axiálna parná turbína ET 851 spolu tvoria kompletnú parnú elektráreň v laboratórnom meradle.

Jednotka ET 852 je ovládaná elektricky, a preto je nezávislá na prívode paliva a vedení výfukových plynov.

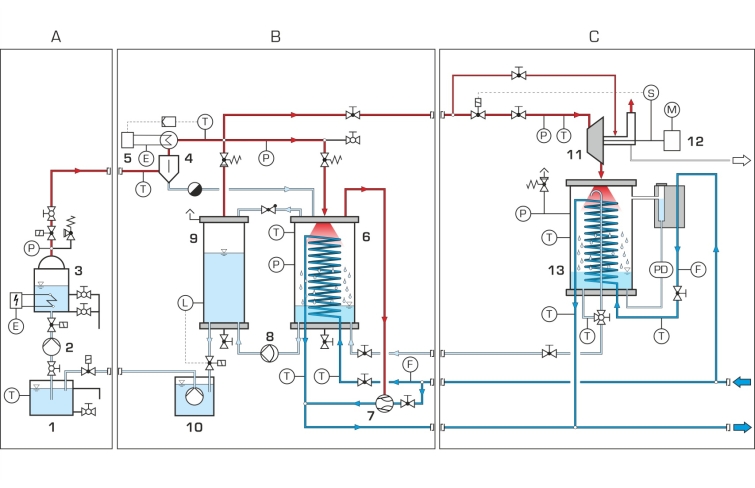

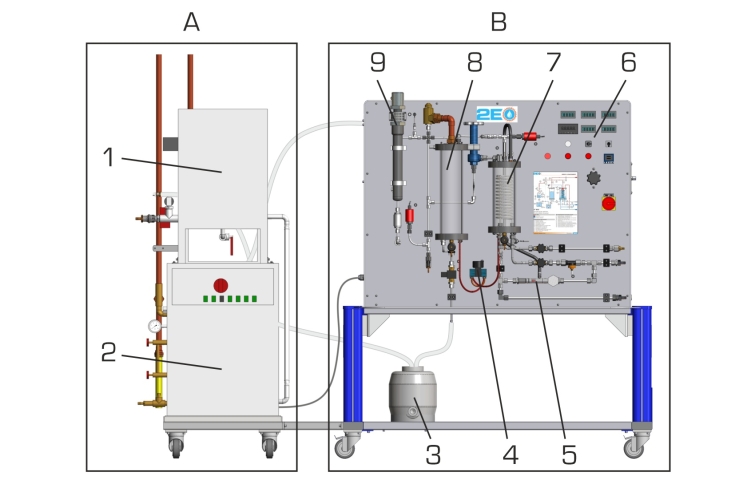

Hlavnými komponentmi sú parný kotol s nadradeným prehrievačom a kondenzátorom. Voda sa čerpá z napájacej nádrže do parného kotla pomocou systému kontroly hladiny. Ohrievač je riadený systémom riadenia tlaku v parnom kotli. Vytvorená para sa privádza do prehrievača. Prehriata para sa používa na pohon parnej turbíny ET 851 alebo sa kondenzuje priamo cez kondenzátor. Čerpadlo kondenzátu dodáva vodu do zberača kondenzátu. Tá sa vyprázdňuje do akumulačnej nádrže s ponorným čerpadlom, ktoré dopĺňa vodný okruh do napájacej nádrže.

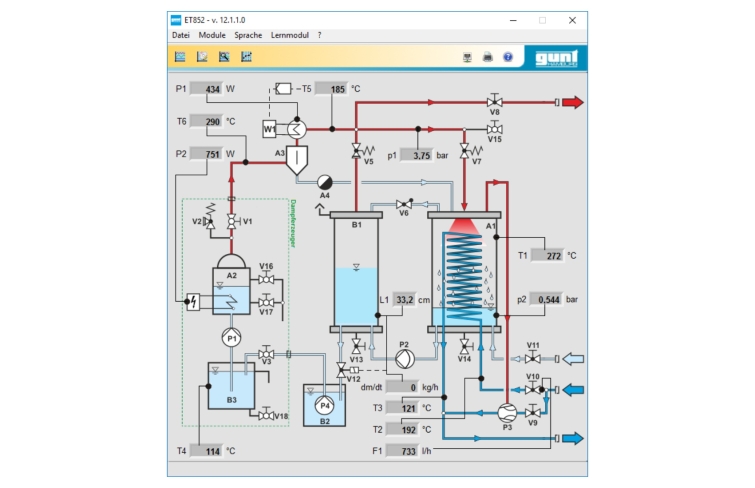

Senzory zaznamenávajú teplotu, tlak a prietok vo všetkých relevantných bodoch. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov.

Parný generátor je typovo testovaný a nevyžaduje špeciálne povolenia. Zahŕňa rozsiahle bezpečnostné vybavenie.

Elektrický parný generátor ET 852 sa používa ako alternatíva k plynovému parnému generátoru ET 850 na dodávku pary do parnej turbíny ET 851 .

Špecifikácia
  1. elektrický parný generátor s prehrievačom na výrobu prehriatej pary
  2. ohrievač v parnom kotli riadený systémom riadenia tlaku
  3. prípojky pre prívod pary do parnej turbíny ET 851
  4. kondenzátor ako hrubostenný sklenený valec s vodou chladeným hadicovým hadom a vodným prúdovým čerpadlom na odsávanie vzduchu
  5. prívod napájacej vody s uzavretým okruhom
  6. snímač teploty, tlaku, prietoku, hladiny (napájacej vody)
  7. rozsiahle bezpečnostné vybavenie pre bezpečnú prevádzku
  8. softvér cez USB pod Windows 10
Technické dáta

Parný kotol

  • objem: 24L
  • max. tlak: 7 bar
  • vykurovací výkon: 6kW
  • max. výstup pary: 8,1 kg/hod

Nádrž na napájaciu vodu: 45L

Zásobná nádrž: 15L

Prehrievač

  • výkon: 750W
  • max. teplota: 250 °C

Čerpadlo kondenzátu, max. prietok: 0,6 l/min

Ponorné čerpadlo, max. prietok: 10L/min


Meracie rozsahy
  • teplota: 6x 0…400°C
  • tlak: 0…1,6 bar abs. (kondenzátor),
    0…16 bar abs. (živá para)
  • prietok: 0…720 l/h (chladiaca voda)
  • hladina: 0…60 cm (napájacia voda)

Jednotka prívodu pary
230 V, 60 Hz, 3 fázy, 400 V, 60 Hz, 3 fázy
400V, 50Hz, 3 fázy
Parné spracovanie
230 V, 60 Hz, 1 fáza, 230 V, 50 Hz, 1 fáza
120V, 60Hz, 1 fáza, voliteľné UL/CSA

Rozmery a hmotnosť

DxŠxV: 2540x790x1990 mm
Hmotnosť: cca. 402 kg

Vyžaduje sa pre prevádzku

prípojka vody: 720L/h, 2bar, odtok
Odporúča sa PC s Windows
