ET 860 Bezpečnostné zariadenia inštalované na parných kotloch

ET 860 Bezpečnostné zariadenia inštalované na parných kotloch

  • simulácia parného kotla s reguláciou tlaku a hladiny vody
  • bezpečnostná reťaz s komerčne dostupnými komponentmi
  • priehľadný bojler, jasný výhľad na hladinu vody
  • model parného kotla na olej s prevádzkovými a bezpečnostnými komponentmi
  • charakteristiky monitorovacích prvkov
  • poruchové obvody
    • horák s monitorovaním plameňa
    • tlakový spínač a obmedzovač
    • napájacej vody a regulátora hladiny
    • obmedzovač vysokej a nízkej vody

1 tréner
1 softvér GUNT + kábel USB
1 multimeter
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 860W Web Access Software

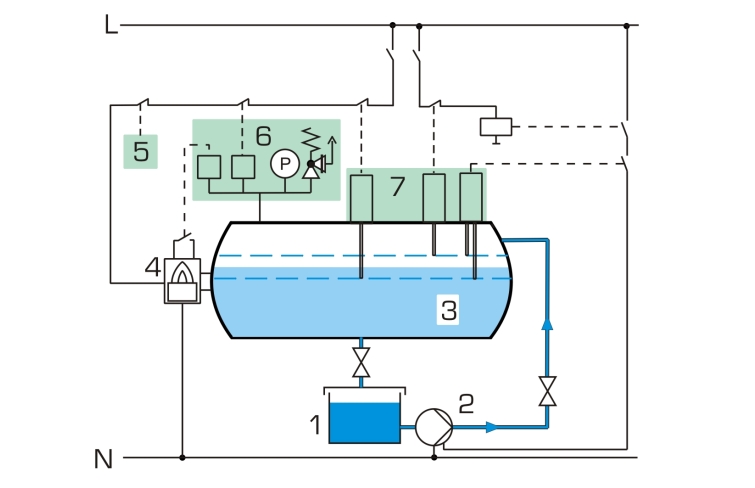

Tlak a teplota v parnom kotli sa neustálym dodávaním energie zvyšujú tak, že sa kvapalné médium (vo väčšine prípadov voda) stáva plynným. Parné kotly sú monitorované bezpečnostnými zariadeniami, ktoré sú elektricky zapojené do série, takzvaný „bezpečnostný reťazec“. Ak dôjde k poruche niektorého z monitorovacích alebo riadiacich zariadení, spustí sa alarm a vypne sa celý systém alebo dotknutý komponent systému.

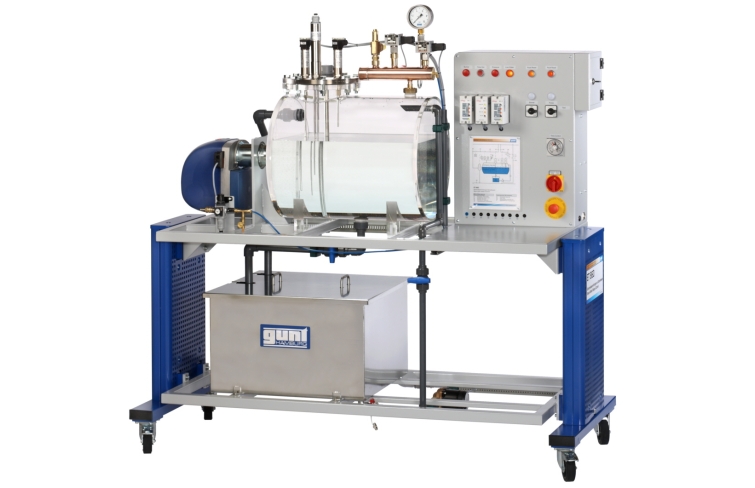

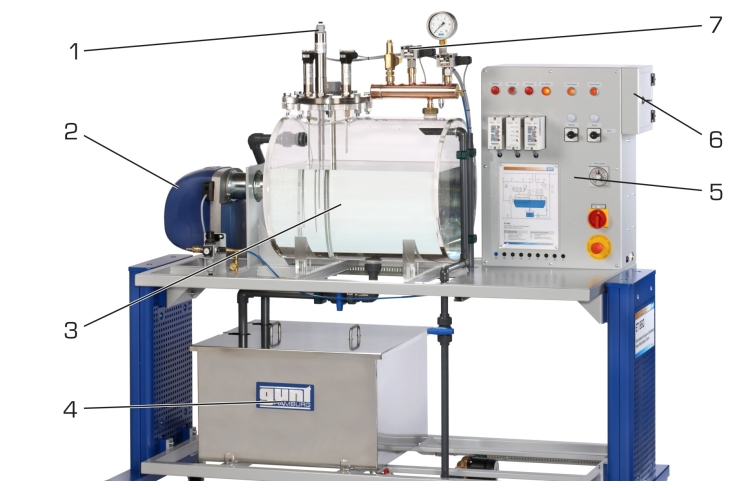

Trenažér ET 860 umožňuje simuláciou parného kotla demonštrovať princíp činnosti a reakcie bezpečnostného reťazca podľa právnych predpisov. Trenažér má uzavretý vodný okruh, ktorý pozostáva zo zásobnej nádrže, čerpadla a priehľadného modelu parného kotla s horákom. Kotol je vybavený priemyselnými komponentmi, ktoré monitorujú a/alebo regulujú hladinu vody a tlak. Použité komponenty majú vysoký praktický význam. Bezpečnostná reťaz na horák je funkčná. Prevádzka horáka je simulovaná.

Okrem bezpečnostných zariadení je systém vybavený 15 poruchovými okruhmi. To umožňuje simuláciu porúch systémových komponentov, takže študenti sa môžu naučiť, ako chyby lokalizovať.

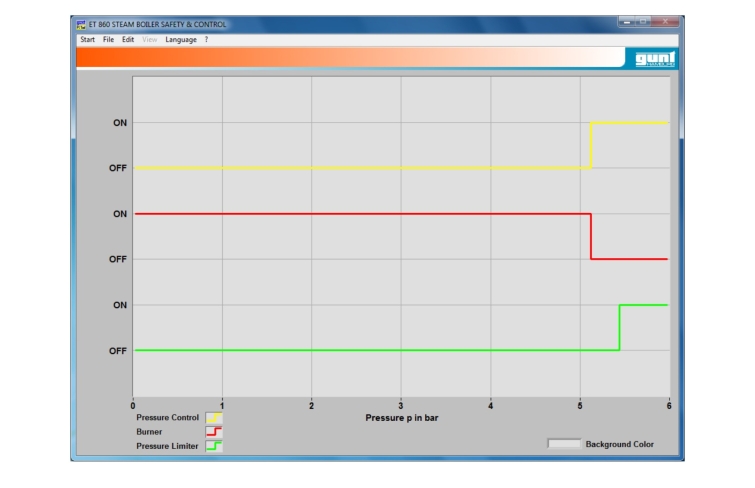

Senzory merajú hladinu vody a tlak. Namerané hodnoty sa prenášajú priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky. V softvéri je možné sledovať schému procesu s bezpečnostnými komponentmi, tlakové krivky a zobrazenie hladiny vody.

Špecifikácia
  1. simulácia prevádzky parného kotla
  2. kontrola hladiny vody a tlaku kotla a poruchového okruhu
  3. 15 porúch, ktoré spúšťajú bezpečnostný reťazec
  4. bezpečnostná reťaz podľa právnych predpisov obsahujúca: hladinové spínače, tlakový spínač a regulátor tlaku
  5. priehľadný bojler na sledovanie hladiny vody
  6. tlak pary simulovaný pomocou stlačeného vzduchu
  7. simulovaná prevádzka horáka
  8. predný panel so schémou procesu, kontrolkami a laboratórnymi konektormi
  9. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Objem bojlera: 110L
Objem prívodnej nádrže: 150L

Pumpa

  • spotreba energie: 33…44W
  • max. prietok: 46L/min
  • max. hlava: 4m

Tlakový spínač: 0,5…6bar
Obmedzovač tlaku: 0,5…6bar
Poistný ventil: 6bar


Meracie rozsahy
  • tlak: 0…10 bar
  • úroveň: 0…100 %

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1850x790x1800 mm
Hmotnosť: cca. 220 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: 5bar
PC s Windows
