ET 300 Rebrovaný výmenník tepla medzi vodou a vzduchom

ET 300 Rebrovaný výmenník tepla medzi vodou a vzduchom

  • konvekčný prenos tepla medzi vodou a vzduchom
  • uzavretý okruh teplej vody
  • oboznámenie sa s procesom prenosu tepla medzi vodou a vzduchom
  • stanovenie tepelných tokov z vody a vzduchu
  • určenie účinnosti alebo strát
  • energetické bilancie vo výmenníku tepla
  • graf charakteristika čerpadla

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 300W Web Access Software

Rúrkové výmenníky tepla sa často používajú na ohrev alebo chladenie plynných médií, ako sú vzduchové chladiče pre spaľovacie motory. Horúca voda prúdi v trubiciach, ktoré sú obklopené prúdiacim plynným médiom, napr. studeným vzduchom. Horúce médium odovzdáva časť svojej tepelnej energie studenému médiu.

Rúry sú vybavené rebrami, aby sa zväčšila teplosmenná plocha a tým sa zlepšil prenos tepla konvekciou.

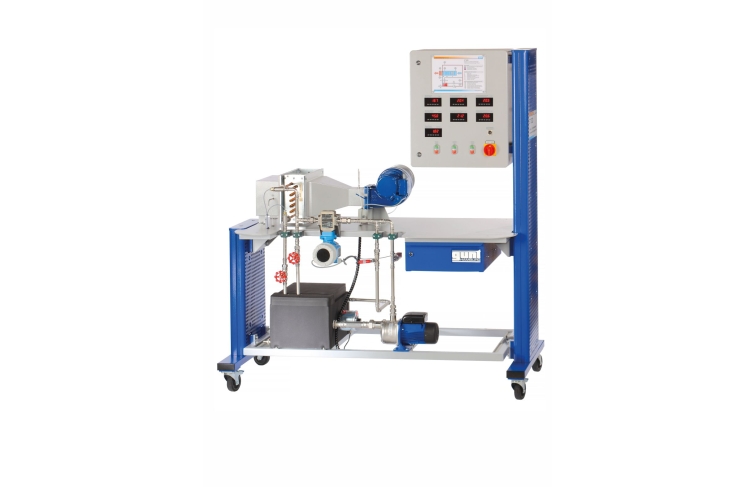

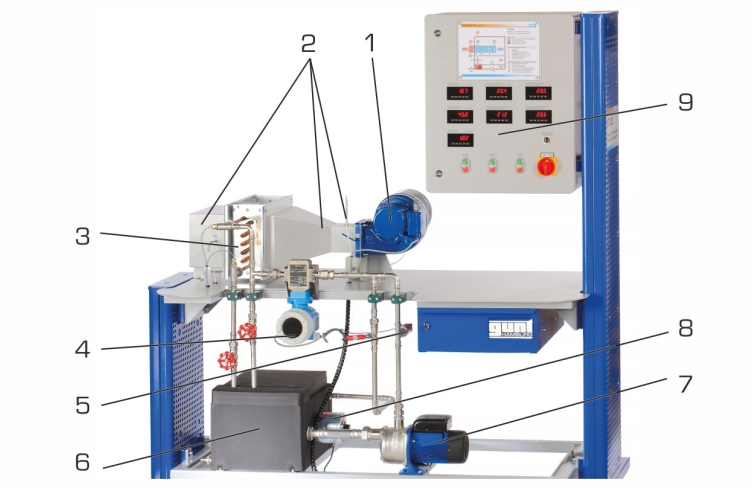

Trenažér ET 300 sa používa na kvantitatívne skúmanie na rebrovanom výmenníku tepla s použitím média horúcej vody a studeného vzduchu. Základným prvkom trenažéra je vzduchové potrubie s ventilátorom, v ktorom je inštalovaný rebrovaný rúrkový výmenník tepla.

Zjednodušený vstupný prvok a usmerňovač prúdenia vo vzduchovom potrubí poskytujú homogénny prúd na vykonávanie experimentu. Objemový prietok sa nastavuje pomocou škrtiacej klapky na výstupe ventilátora a meria sa meracou tryskou na vstupe do ventilátora.

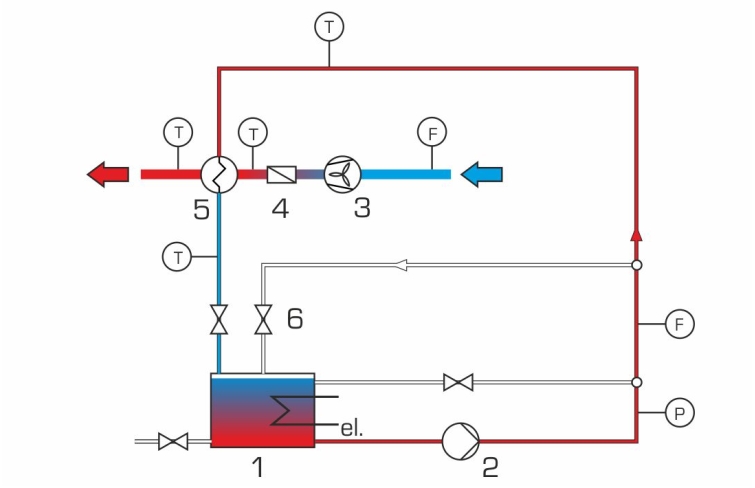

Trenažér má uzavretý okruh teplej vody pozostávajúci z: nádržky na vodu s ohrievačom, čerpadla, nastaviteľného prietoku, elektromagnetického snímača prietoku a rebrového výmenníka tepla. Prietok je možné nastaviť pomocou ventilu.

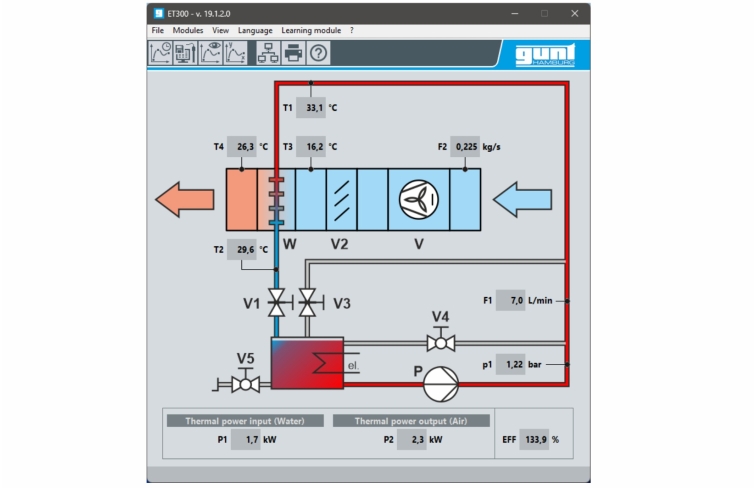

Energetickú bilanciu možno stanoviť meraním vstupnej a výstupnej teploty a prietokov. Okrem toho snímač tlaku vo vodnom okruhu umožňuje vykresliť charakteristiku čerpadla. Namerané hodnoty sa čítajú z digitálnych displejov a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 061.30000

Špecifikácia
  1. rebrovaný rúrkový výmenník tepla na štúdium konvekčného prenosu tepla medzi vodou a vzduchom
  2. funkcia výmenníka tepla ako ohrievača vzduchu alebo vodného chladiča
  3. uzavretý okruh teplej vody s elektrickým ohrievačom, termostatom, zásobníkom vody a čerpadlom
  4. nastaviteľný prietok vody a vzduchu
  5. stanovenie objemového prietoku vzduchu diferenčným tlakom na meracej tryske
  6. digitálne zobrazenie teplôt, prietokov a tlaku
  7. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Rúrkový výmenník tepla

  • materiál: Cu/Al
  • priemerná prenosová plocha: 2,80 m 2 (vzduchová strana)
  • výkon: 2kW
  • teplota vody: 70°C

Pumpa

  • príkon: 150W
  • max. prietok: 3,5 m 3 /h
  • max. výška hlavy: 4,3m

Ventilátor

  • príkon: 250W
  • max. prietok: 13 m 3 /min
  • max. tlakový rozdiel: 430Pa

Nádrž na vodu: 28L
Ohrievač: 2kW
Termostat: max. 80 °C


Meracie rozsahy
  • teplota: 4x 0…100°C
  • prietok: voda 0…6m 3 /h
  • tlak: voda 0…4bar abs.
  • hmotnostný prietok: vzduch 0…250 g/s

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1730x800x1900 mm
Hmotnosť: cca. 220 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 061.30000
