WL 110.01 Rúrkový výmenník tepla
- viditeľný prietokový kanál vďaka priehľadnej vonkajšej trubici
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- automatická identifikácia príslušenstva pomocou technológie RFID
- v spojení s napájacou jednotkou WL 110
- funkcia a správanie počas prevádzky rúrkového výmenníka tepla
- vykresľovanie teplotných kriviek:
v prevádzke s paralelným tokom
v protiprúdovej prevádzke - výpočet stredného súčiniteľa prestupu tepla
- porovnanie s inými typmi výmenníkov tepla
- Softvér PLC špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie experimentálneho úseku s nameranými hodnotami teploty
- prenos dát cez WLAN /LAN pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
1 rúrkový výmenník tepla
požadovaný
WL 110 Napájacia jednotka výmenníka tepla
Rúrkové výmenníky tepla predstavujú najjednoduchší typ výmenníkov tepla a sú preferovaným riešením na prenos tepla s veľkými tlakovými rozdielmi alebo medzi médiami s vysokou viskozitou (napr. kal). Výhodou je rovnomerný prietok priestorom trubice. Tento priestor je bez mŕtvych zón prietoku.
Horúca voda preteká vnútornou rúrou a studená cez vonkajšiu rúru rúrkového výmenníka tepla WL 110.01 . Časť tepelnej energie teplej vody sa odovzdáva studenej vode. Ventily na prívodnej jednotke sa používajú na nastavenie prietokov teplej a studenej vody. Prívodnú hadicu je možné opätovne pripojiť pomocou rýchlospojok, čo umožňuje zmenu smeru prúdenia. To umožňuje paralelnú alebo protiprúdovú prevádzku.
Počas experimentov sa teplotné krivky vykresľujú a graficky zobrazujú. Stredný koeficient prestupu tepla sa potom vypočíta ako charakteristická premenná.
Príslušenstvo WL 110.01 sa jednoducho a bezpečne umiestni na pracovnú dosku napájacej jednotky WL 110 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér PLC a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie.
Snímače teploty na meranie vstupnej a výstupnej teploty sú umiestnené na prívodných prípojkách WL 110 . Na rúrkovom výmenníku sú dva prídavné teplotné snímače na meranie teploty po polovici prestupovej vzdialenosti. Prívod teplej a studenej vody, nastavenie prietoku a meranie vstupnej a výstupnej teploty sa vykonáva cez napájaciu jednotku.
Objednávacie číslo: 060.11001
Špecifikácia
- rúrkový výmenník tepla pre pripojenie k WL 110
- možná paralelná a protiprúdová prevádzka
- záznam teploty pomocou WL 110 a dvoch prídavných snímačov teploty na meranie centrálnej teploty
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru PLC
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- screen-mirroring: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 koncových zariadení súčasne cez lokálnu sieť
- prívod teplej a studenej vody od WL 110
Technické dáta
Plochy prenášajúce teplo
- stredná prenosová plocha: 250 cm 2
Vnútorná rúrka, nehrdzavejúca oceľ
- Vonkajší Ø: 12 mm
- hrúbka steny: 1 mm
Vonkajšia trubica, priehľadná ( PMMA )
- Vonkajší Ø: 20 mm
- hrúbka steny: 2 mm
Meracie rozsahy
- teplota: 2x 0…100°C
Rozmery a hmotnosť
DxŠxV: 480x230x150 mm
Hmotnosť: cca. 4 kg
Objednávacie číslo: 060.11001
![Séria WL 110: webový prehľad](/images/wissen_thumbs/573_en-GB.jpg)
![Tepelné výmenníky](/images/wissen_thumbs/392_en-GB.jpg)
![WL 110 Výmenník tepla s napájacou jednotkou](/images/wissen_thumbs/232_en-GB.jpg)
![WL 110 Napájacia jednotka výmenníka tepla](/images/datasheet/1458/WL-110.01-WL-110-Heat-exchanger-supply-unit-products_list_small-gunt-1458-foto_totale.jpg)

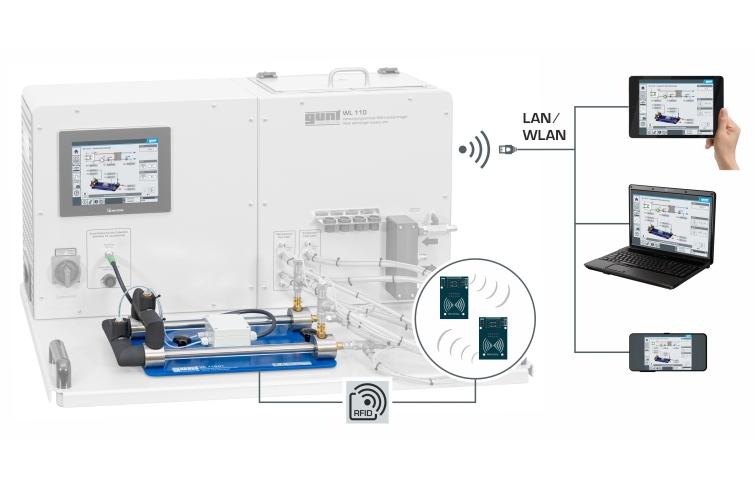

![Kompletné experimentálne nastavenie s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1458/WL-110.01-Tubular-heat-exchanger-products_list_small-gunt-1458-foto_totale.jpg)

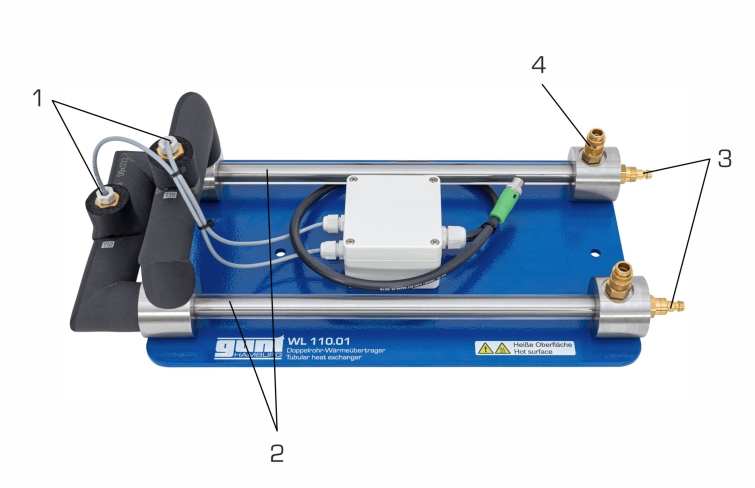

![1 snímač teploty, 2 koncentrické rúrky, 3 prípojky teplej vody, 4 prípojky studenej vody](/images/datasheet/1458/WL-110.01-Tubular-heat-exchanger-products_list_small-gunt-1458-zeichnung.jpg)

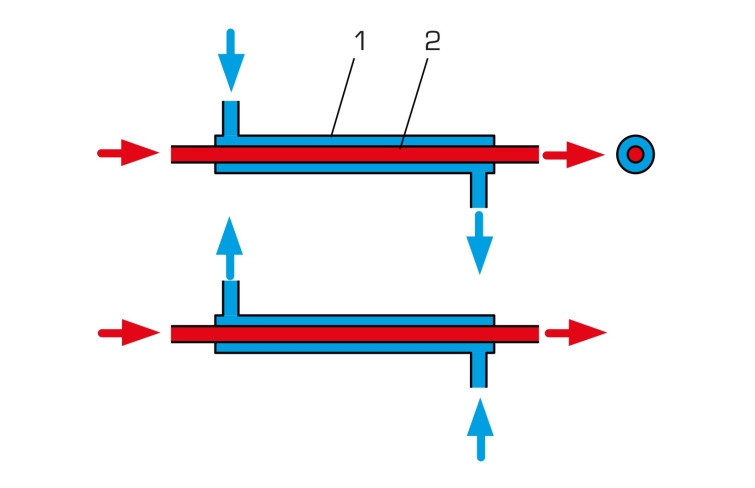

![Princíp funkcie rúrkového výmenníka tepla 1 vonkajšia rúrka so studenou vodou, 2 vnútorné rúrky s horúcou vodou; červená: horúca voda, modrá: studená voda](/images/datasheet/1458/WL-110.01-Tubular-heat-exchanger-products_list_small-gunt-1458-zeichnung_einzelheit_1.jpg)

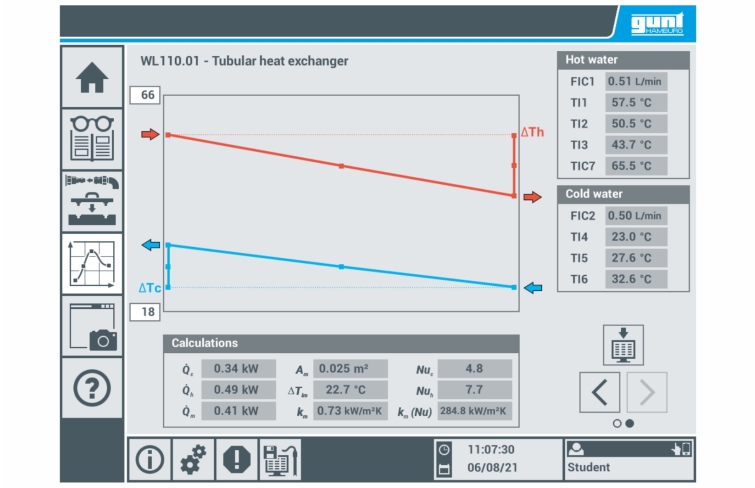

![Používateľské rozhranie na dotykovej obrazovke: stredný koeficient prestupu tepla km ako funkcia prietokov studenej vody a teplej vody](/images/datasheet/1458/WL-110.01-Tubular-heat-exchanger-products_list_small-gunt-1458-zeichnung_einzelheit_2.jpg)
