WL 110.04 Dvojplášťová zmiešavacia nádrž so špirálou

WL 110.04 Dvojplášťová zmiešavacia nádrž so špirálou

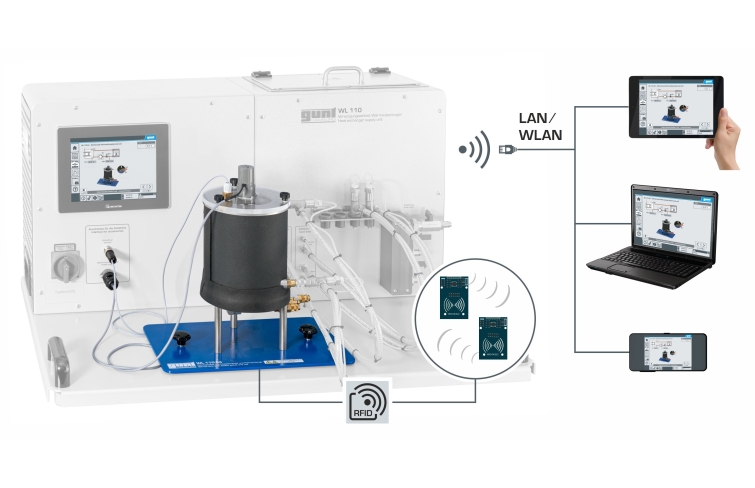

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletná experimentálna zostava s napájacou jednotkou WL 110, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • miešadlo pre lepšie miešanie média
  • ohrev pomocou plášťa alebo stočenej trubice

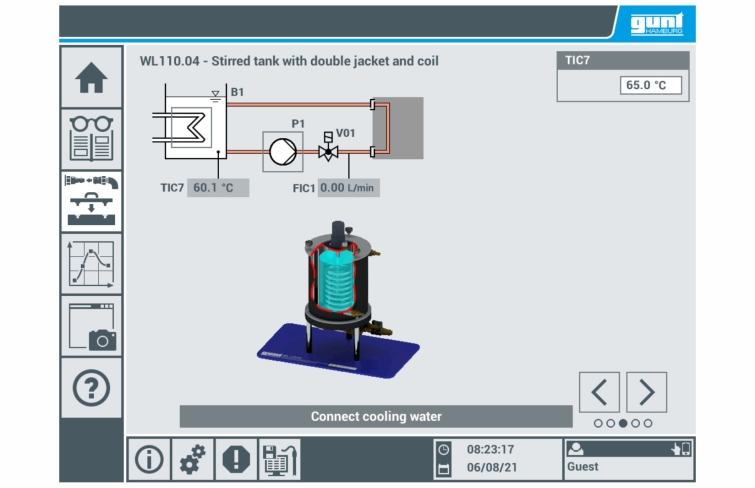

  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • v spojení s napájacou jednotkou WL 110
    • funkcia a správanie počas prevádzky miešanej nádrže s dvojitým plášťom a cievkou
    • vykresľovanie časových funkcií:
      režim vykurovania s plášťom
      režim vykurovania so stočenou rúrou
    • vplyv miešacieho stroja
    • porovnanie s inými typmi výmenníkov tepla
  • Softvér PLC špeciálne prispôsobený použitému príslušenstvu
    • vzdelávací modul s teoretickými základmi
    • popis zariadenia
    • riadená príprava experimentu
    • vykonanie experimentu
    • grafické znázornenie experimentálnej časti s nameranými hodnotami teploty
    • prenos dát cez WLAN /LAN pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli

1 miešaná nádrž

požadovaný

WL 110 Napájacia jednotka výmenníka tepla

V mnohých inžinierskych procesoch sa kombinuje niekoľko základných operácií. Napríklad v nádrži prebieha chemická reakcia, počas ktorej sa má dodávať alebo odoberať teplo. Takéto nádrže sú vybavené plášťom alebo stočenou rúrkou. V závislosti od procesu sa médium v plášti alebo v stočenej hadici používa na ohrev alebo chladenie obsahu nádrže. Pre lepšie premiešanie obsahu nádrže a rovnomerné rozloženie teploty sa používajú miešacie stroje. Teplota produktu pri rovnomernom rozložení teploty je presne nastaviteľná. Tu uvažovaná miešaná nádrž s dvojitým plášťom a cievkou je modelom pre takéto nádrže.

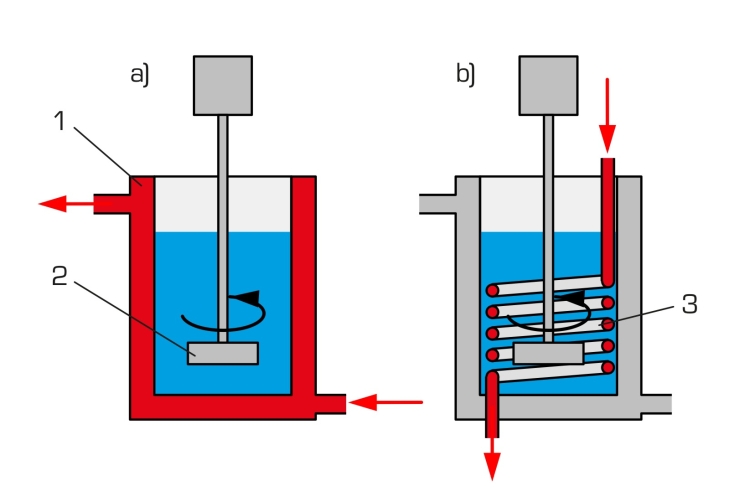

Plášťová miešaná nádrž WL 110.04 je vybavená stočenou rúrkou. V „režime vykurovania s plášťom“ horúca voda preteká plášťom a odovzdáva časť tepelnej energie studenej vode v zásobníku. V „režime vykurovania so stočenou trubicou“ horúca voda prúdi cez špirálu a ohrieva studenú vodu v nádrži. Miešací stroj možno použiť vo všetkých režimoch. Počas experimentov sa časové funkcie vykresľujú a graficky zobrazujú.

Príslušenstvo WL 110.04 sa jednoducho a bezpečne umiestni na pracovnú dosku napájacej jednotky WL 110 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér PLC a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie.
Snímače teploty na meranie vstupnej a výstupnej teploty sú umiestnené na prívodných prípojkách WL 110 . Prídavný snímač teploty meria teplotu v miešanej nádrži. Prívod teplej a studenej vody, nastavenie prietoku a rýchlosti, ako aj meranie vstupnej a výstupnej teploty sa vykonáva cez napájaciu jednotku.

Objednávacie číslo: 060.11004

Špecifikácia
  1. miešaná nádrž na pripojenie k WL 110
  2. ohrev pomocou plášťa alebo stočenej trubice
  3. miešací stroj možno použiť vo všetkých režimoch
  4. rýchlosť miešacieho stroja nastaviteľná pomocou WL 110
  5. viditeľná pracovná plocha vďaka priehľadnému krytu
  6. záznam teploty pomocou WL 110 a prídavného snímača teploty na meranie teploty v nádrži
  7. automatická identifikácia príslušenstva prostredníctvom technológie RFID a použitie príslušného softvéru PLC
  8. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  9. screen-mirroring: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 koncových zariadení súčasne cez lokálnu sieť
  10. prívod teplej a studenej vody od WL 110
Technické dáta

Miešaná nádrž

  • menovitá kapacita: cca. 1200 ml

Miešací stroj

  • rýchlosť: 0…330 min -1

Plocha na prenos tepla

  • plášť (nehrdzavejúca oceľ): cca. 500 cm 2
  • cievka (nehrdzavejúca oceľ): cca. 500 cm 2


Meracie rozsahy
  • teplota: 0…100°C
Rozmery a hmotnosť

DxŠxV: 400x230x400 mm
Hmotnosť: cca. 8 kg

Objednávacie číslo: 060.11004
