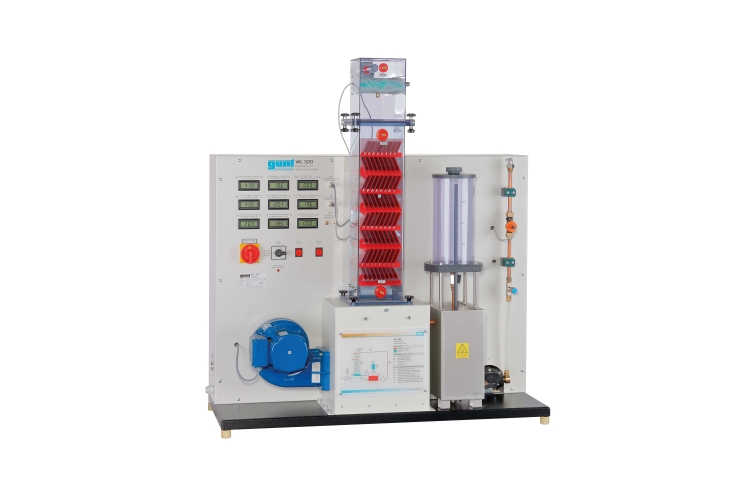

WL 320 Mokrá chladiaca veža

WL 320 Mokrá chladiaca veža

  • princíp a charakteristické veličiny mokrej chladiacej veže s núteným vetraním
  • priehľadný, ľahko vymeniteľný chladiaci stĺpik s mokrým povrchom paluby
  • 4 dodatočné chladiace stĺpy dostupné ako príslušenstvo
  • termodynamické princípy mokrej chladiacej veže
  • zmeny stavu vzduchu v hx diagrame
  • určenie chladiaceho výkonu
  • energetické bilancie
  • výpočet parametrov procesu, ako je maximálna chladiaca vzdialenosť, šírka chladiacej zóny atď.
  • v spojení s chladiacimi kolónami WL 320.01 - WL 320.04
    • porovnanie rôznych povrchov mokrej paluby

1 tréner
1 chladiaca kolóna typu 1
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
WL 320W Web Access Software

Ostatné príslušenstvo
WL 320.01 Chladiaca kolóna, typ 2
WL 320.02 Chladiaca kolóna, typ 3
WL 320.03 Chladiaca kolóna, typ 4
WL 320.04 Chladiaca kolóna, typ 5
WP 300.09 Laboratórny vozík

Mokré chladiace veže sú osvedčenou metódou chladenia v uzavretom okruhu a odvodu tepla. Typické oblasti použitia sú: vzduchotechnika, ťažký priemysel a elektrárne.

V mokrých chladiacich vežiach sa voda, ktorá sa má ochladzovať, rozprašuje na mokrý povrch paluby. Voda a vzduch prichádzajú do priameho kontaktu v protiprúde. Voda sa ochladzuje konvekciou. Časť vody sa vyparí a odvádzané odparovacie teplo vodu ďalej ochladzuje.

WL 320 skúma hlavné komponenty a princíp mokrej chladiacej veže s núteným vetraním. Voda sa ohrieva v nádrži a pomocou čerpadla sa dopravuje do rozprašovača. Rozprašovač rozprašuje chladenú vodu na mokrý povrch paluby. Voda steká zhora nadol pozdĺž mokrého povrchu paluby, zatiaľ čo vzduch prúdi zdola nahor. Teplo sa prenáša priamo z vody do vzduchu konvekciou a vyparovaním. Zaznamená sa objem odparenej vody. Prúd vzduchu je generovaný ventilátorom a regulovaný pomocou škrtiacej klapky.

Chladiaca kolóna je priehľadná a umožňuje jasné pozorovanie povrchu mokrej paluby a stekajúcej vody. Vymeniteľné chladiace kolóny ( WL 320.01WL 320.04 ) umožňujú porovnávacie štúdie. GUNT softvér na zber dát cez USB pod Windows 10

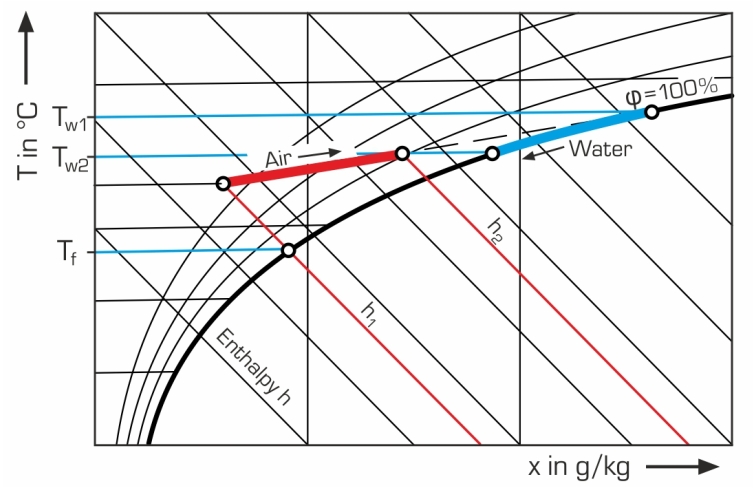

Zaznamenávajú sa všetky dôležité parametre procesu (objemový prietok vzduchu, teploty vzduchu a vody, vlhkosť vzduchu, prietok vody). Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Súčasťou je softvér na zber údajov. Zmeny skupenstva vzduchu sú znázornené v hx diagrame.

Objednávacie číslo: 060.32000

Špecifikácia

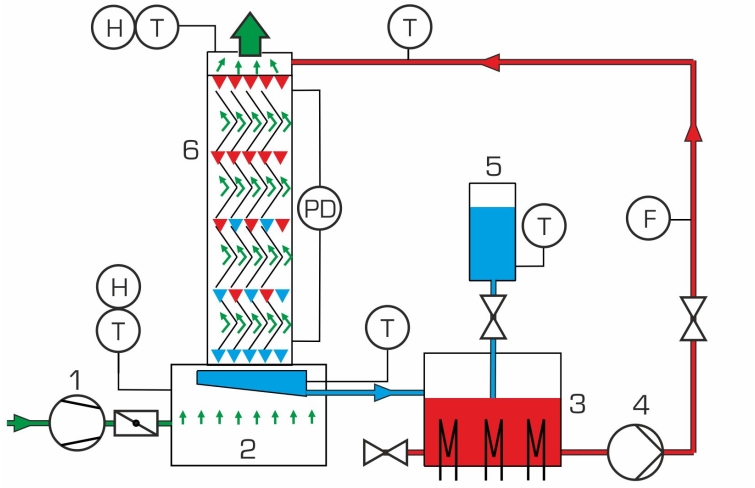

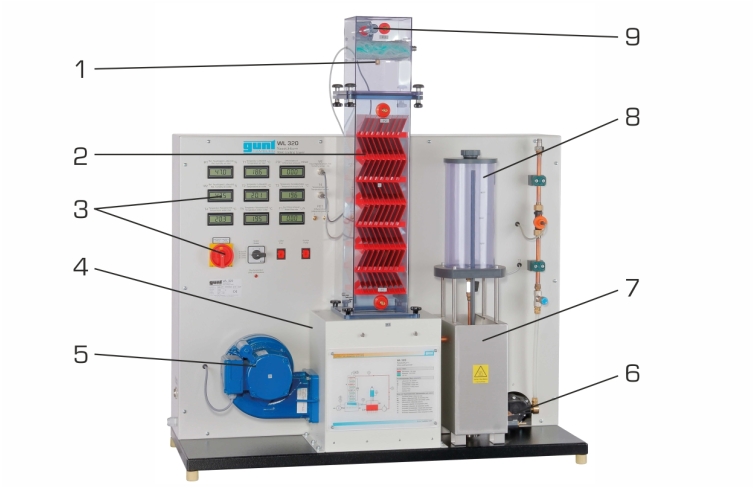

  1. princíp mokrej chladiacej veže s chladiacou kolónou a núteným vetraním
  2. vymeniteľné chladiace stĺpy s rôznymi povrchmi mokrej paluby dostupné ako príslušenstvo
  3. vodný okruh s čerpadlom, filtrom, ventilom a tryskou ako rozprašovačom
  4. trojstupňový ohrievač s termostatom na ohrev vody
  5. radiálny ventilátor pre nútené vetranie
  6. škrtiaci ventil na nastavenie prietoku vzduchu
  7. odhmlievacia jednotka na výstupe z chladiacich kolón minimalizuje straty vody
  8. nádrž na ďalšiu vodu kompenzuje straty vody
  9. zobrazenie teploty, diferenčného tlaku, prietoku a vlhkosti
  10. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Chladiaca kolóna

  • špecifický povrch povrchu mokrej paluby: 110 m 2 /m 3
  • prierez: 150x150mm

Meranie objemového prietoku vzduchu cez otvor: Ø 80 mm

Ohrievač, nastaviteľný v troch stupňoch:

  • 500 W
  • 1000 W
  • 1500W

Termostat: vypne sa pri 50°C

Ventilátor

  • príkon: 250W
  • max. tlakový rozdiel: 4,3 mbar
  • max. objemový prietok: 13 m 3 /min

Pumpa

  • max. hlava: 70m
  • max. prietok: 100L/h

Nádrž na ďalšiu vodu: 4,2L


Meracie rozsahy
  • diferenčný tlak: 0…10 mbar (vzduch)
  • prietok: 12…360 l/h (voda)
  • teplota: 2x 0…50°C, 3x 0…100°C
  • rel. vlhkosť: 10…100%

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1100x460x1220 mm
Hmotnosť: cca. 120 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 060.32000
