ET 380 Chladiaci cyklus: chladič a tepelné čerpadlo
- viditeľné fázové prechody vo výparníku a kondenzátore
- log ph diagram v reálnom čase
- podrobné animácie hlavných komponentov
- Game-Based Learning: naučte sa komplexnú teóriu ľahko a hravo
- konštrukcia a funkcia kompresného chladiaceho systému/tepelného čerpadla
- závislosť od zaťaženia chladiaceho zariadenia
- znázorniť a pochopiť chladiaci cyklus v diagrame log ph
- energetické bilancie
- určiť koeficient výkonu
- transport ropy v plynnej fáze
- prehrievanie a podchladenie
- funkcia piestového kompresora
- GUNT Science Media Center, rozvíjajte digitálne zručnosti
- získavať informácie z digitálnych sietí
- používať digitálne vzdelávacie médiá, napr. Web Based Training ( WBT )
- používať vizualizačné systémy
školiteľ, online prístup do SCIENCE Media Center, súbor inštruktážnych materiálov
Viditeľné a hmatateľné komplexné zmeny stavu v inak uzavretých potrubných systémoch chladiarenských zariadení. S cieľom vytvoriť nezabudnuteľný koncept teoretického porovnávacieho procesu prostredníctvom pozícií komponentov a potrubí, tento trenažér významne prispieva k rozpoznaniu technických analógií v skutočných závodoch. V chladiarňach sa chladiace účinky využívajú na chladenie. Ak sa tepelný systém používa na výrobu tepla, nazýva sa to tepelné čerpadlo.
Trenažér ET 380 poskytuje pohľad na proces fázovej zmeny a vytvára didaktický most k teoretickému porovnávaciemu procesu, log ph diagramu.
Všetky relevantné namerané hodnoty sú snímané senzormi. Súčasný prenos nameraných hodnôt do PLC umožňuje jednoduchú analýzu a znázornenie procesu v log ph diagrame. Komplexné procesy, ako sú zmeny stavu, sú vizualizované reprezentáciou cyklu v reálnom čase, napr. v log ph diagrame. Intuitívne ovládanie PLC uľahčuje nastavenie všetkých prvkov cyklu. Účinok úprav je okamžite viditeľný na dotykovej obrazovke.
PLC poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie bežnými metódami.
Trenažér je riadený PLC cez dotykovú obrazovku. S integrovaným routerom je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť.
Digitálny multimediálny učebný materiál je k dispozícii v Science Media Center. Okrem zobrazovania v reálnom čase priamo na jednotke je s týmito online médiami, napr. pracovné listy, e-learning, videá atď., možné aj učenie založené na hrách.
Špecifikácia
- aby boli komplexné zmeny stavu chladiacich zariadení/tepelných čerpadiel viditeľné a hmatateľné
- chladiaci okruh: kompresor, kondenzátor s ventilátorom, termostatický expanzný ventil, výparník s ventilátorom
- snímače tlaku, teploty, prietoku, výkonu
- presný výpočet hmotnostného prietoku chladiva
- 15,6” dotykový displej s animáciami zobrazujúcimi fungovanie hlavných komponentov
- zobrazenie všetkých nameraných hodnôt v reálnom čase na časovej osi, ako je log ph diagram
- upravte mierku osí a stupeň zväčšenia na dotykovej obrazovke
- riadenie experimentálneho zariadenia pomocou PLC , ovládaného dotykovou obrazovkou
- zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
- zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
- chladivo R513A, GWP : 631
- digitálny multimediálny učebný materiál online v SCIENCE Media Center: E-Learningový kurz, pracovné listy, videá
Technické dáta
PLC : Weintek cMT3162X
Kompresor
- chladiaci výkon: cca. 372 W pri 7,2/32 °C
- spotreba energie: cca. 213 W pri 7,2/32 °C
- vytlačený objem: 5,08 cm 3
Ventilátor, EC motor
- menovité otáčky: 2330min -1
- výkon hnacieho motora: 83W
- prietok: 0…1710 m 3 /h
Chladivo: R513A, GWP : 631, množstvo náplne: 1,25 kg, ekvivalent CO 2 : 0,8 t, bezpečnosť: DIN EN 378 : A1
Meracie rozsahy
- teplota: -50…180°C
- prietok: 0…7 g/s
- tlak: -0,8…7bar / 0…30bar
- výkon: 0…750W
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1328x790x1685 mm; Hmotnosť: cca. 150 kg
Vyžaduje sa pre prevádzku
teplota okolia: max. 42 °C, min. 10 °C
Odporúča sa PC s Windows
![Cold Play: prehľad webu](/images/wissen_thumbs/608_en-GB.jpg)
![GUNT Media Center: webová prezentácia](/images/wissen_thumbs/575_en-GB.jpg)
![Chladiaci cyklus](/images/wissen_thumbs/179_en-GB.jpg)
![GUNT Cold Play: Technológia chladenia a klimatizácie](/images/wissen_thumbs/605_en-GB.jpg)

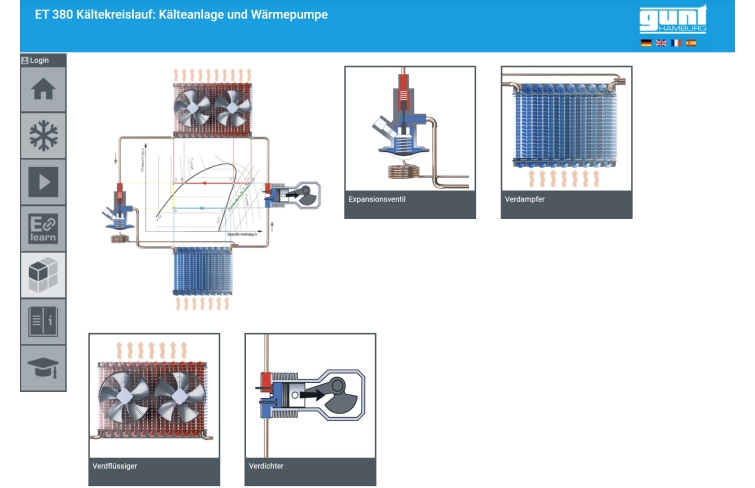

![Snímka obrazovky GUNT Media Center](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-add_3.jpg)

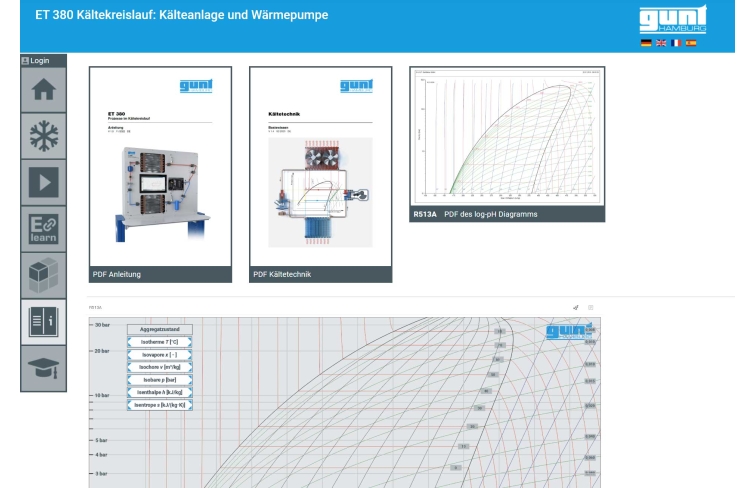

![Snímka obrazovky GUNT Media Center](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-add_4.jpg)

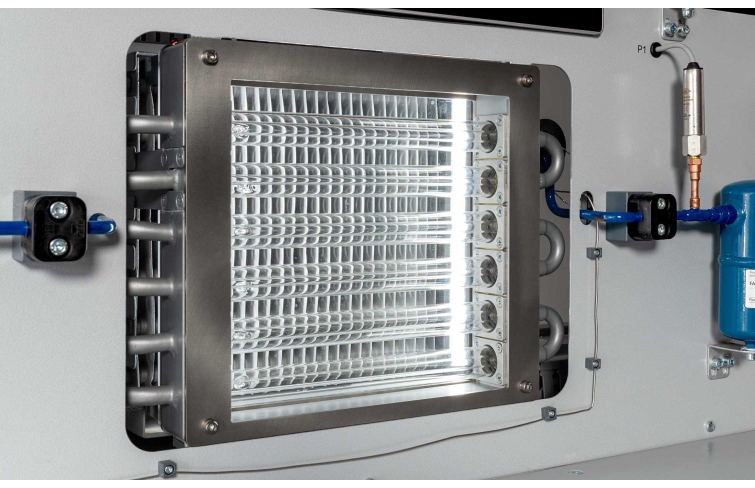

![Výparník](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-add_1.jpg)

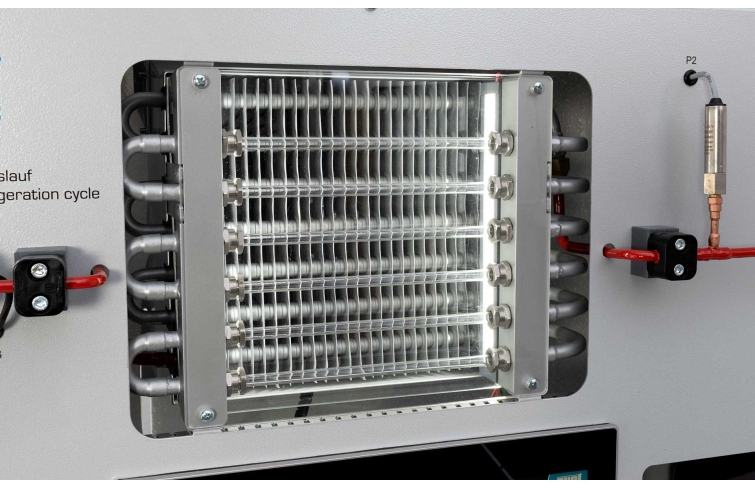

![Kondenzátor](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-add_2.jpg)

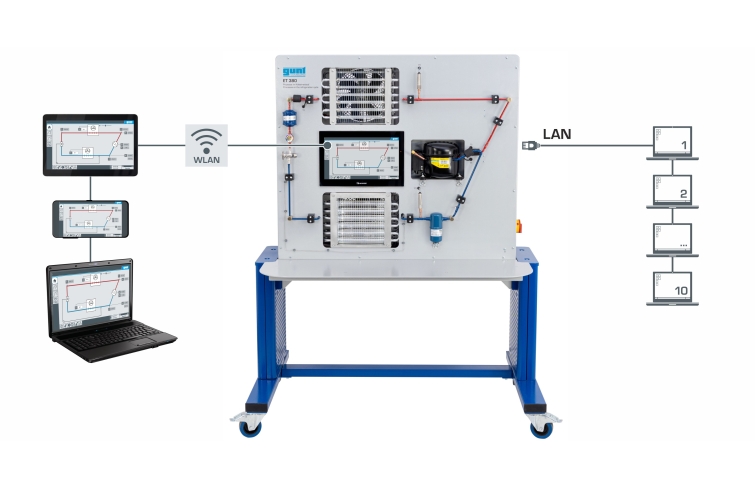

![zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-foto_totale.jpg)

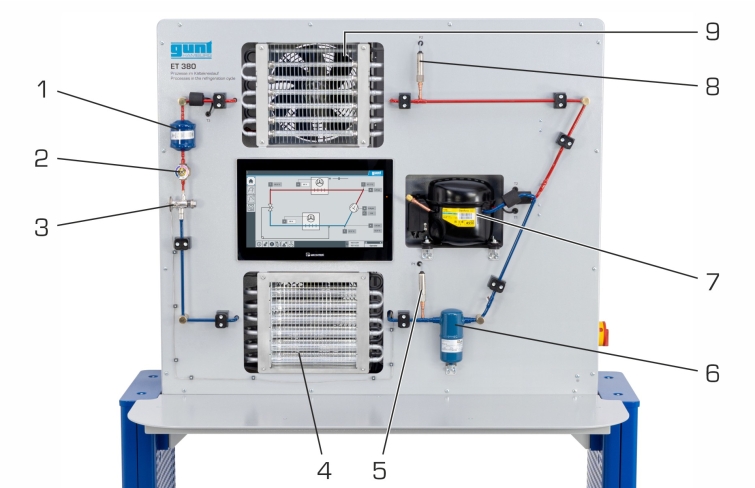

![1 filter/sušič, 2 priezory s indikátorom vlhkosti, 3 termostatický expanzný ventil (TEV), 4 výparník s ventilátorom, 5 snímač tlaku (nízky tlak), 6 odlučovač kvapalín, 7 kompresor, 8 snímač tlaku (vysoký tlak), 9 kondenzátor s ventilátorom](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-zeichnung.jpg)

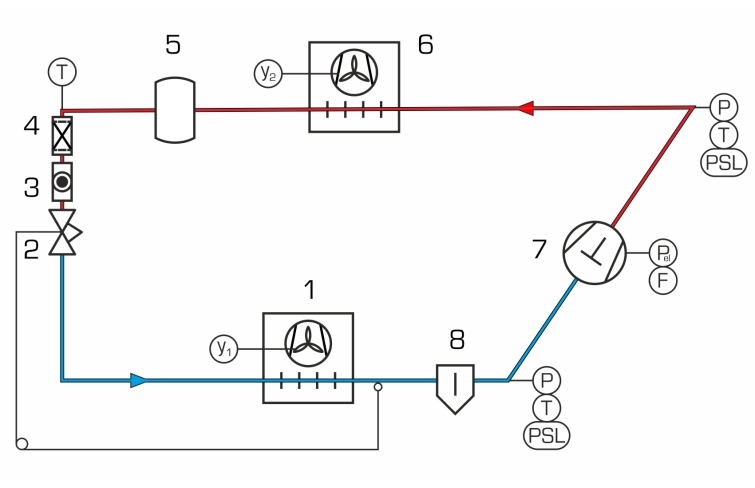

![1 výparník s ventilátorom, 2 termostatický expanzný ventil (TEV), 3 priezory s indikátorom vlhkosti, 4 filter/sušič, 5 chladiaci prijímač, 6 kondenzátor s ventilátorom, 7 kompresor, 8 odlučovač tekutín; teplota T, tlak P, hmotnostný prietok chladiva F, spotreba energie Pel, tlakový spínač PSH, PSL, regulačná veličina y1, regulačná veličina výparníka y2 kondenzátor; modrá: nízky tlak, červená: vysoký tlak](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-zeichnung_einzelheit_1.jpg)

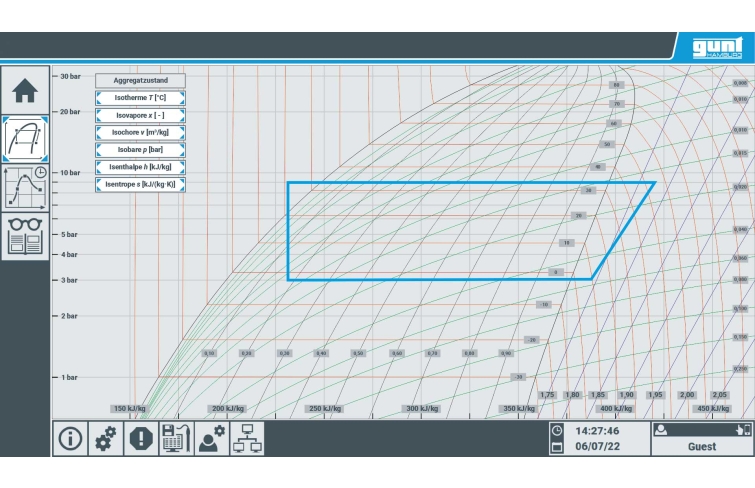

![log p-h diagram v reálnom čase](/images/datasheet/1712/ET-380-Refrigeration-cycle-refrigeration-plant-and-heat-pump-products_list_small-gunt-1712-zeichnung_einzelheit_2.jpg)
