ET 430 Chladiaci systém s dvojstupňovou kompresiou

ET 430 Chladiaci systém s dvojstupňovou kompresiou

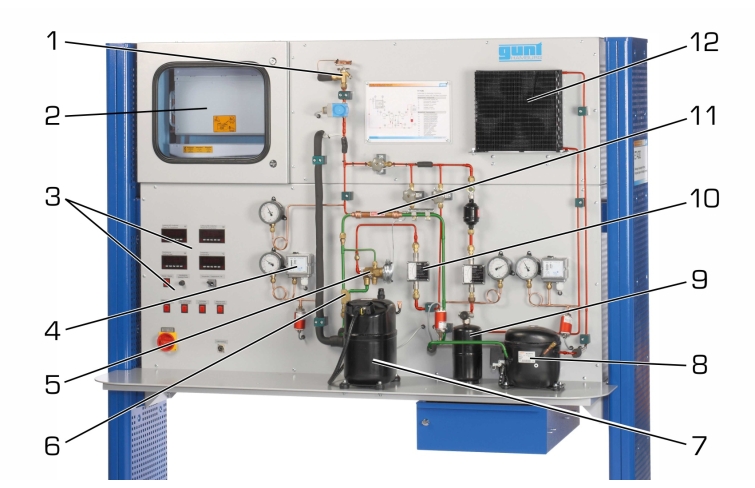

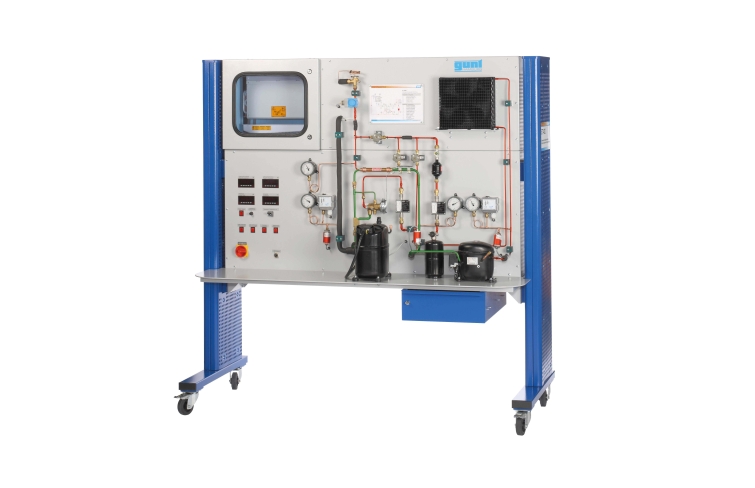

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • kompresný chladiaci systém s dvojstupňovou kompresiou na dosiahnutie obzvlášť nízkych teplôt
  • vstrekovacie medzichladenie
  • výmenník tepla pre dodatočné podchladenie chladiva
  • zobrazenie procesu v reálnom čase v log ph diagrame softvéru
  • konštrukcia a funkcia chladiaceho systému s dvojstupňovým kompresným a vstrekovacím medzichladením
  • vplyv vstupnej teploty na vysokotlakovom kompresore na účinnosť kompresie
    • s medzichladením
    • bez medzichladenia
  • účinok dodatočného medzichladenia chladiva
  • rozdelenie tlakových pomerov kompresora
  • reprezentovať a pochopiť proces chladiaceho cyklu v log ph diagrame

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 430W Web Access Software

Na generovanie obzvlášť nízkych teplôt sa používajú chladiace systémy s dvojstupňovou kompresiou. Pri veľmi nízkych teplotách sú potrebné veľké tlakové rozdiely medzi výparníkom a kondenzátorom. V kompresore objemová účinnosť výrazne klesá pri vysokých tlakových pomeroch.

Preto sú dva kompresory zapojené do série, pričom každý kompresor má len relatívne nízky tlakový pomer. To umožňuje priaznivejšie dimenzovanie nízkotlakového stupňového kompresora. Vzhľadom na veľký špecifický objem vyžaduje väčšiu kapacitu pri nižšom výkone disku.

Okrem toho medzichladenie medzi nízkotlakovým kompresorom (LP) a vysokotlakovým kompresorom (HP) znižuje výstupnú teplotu vysokotlakového kompresora na neškodné hodnoty a zlepšuje účinnosť kompresie.

Trenažér ET 430 využíva vstrekovacie medzichladenie. Malé množstvo kvapalného chladiva sa vstrekuje zo zberača do výstupného potrubia kompresora LP. Kvapalné chladivo sa odparuje a tým ochladzuje nasávaný plyn pre vysokotlakový kompresor. Cez prídavný výmenník tepla vo vstrekovacom chladiči sa môže zvýšiť podchladenie kvapalného chladiva pred expanzným ventilom. To umožňuje zvýšenie kapacity výparníka.

Ventily umožňujú vypnutie vstrekovacieho medzichladenia alebo výmenníka tepla pre podchladenie chladiva. To môže demonštrovať ich vplyv na systém.

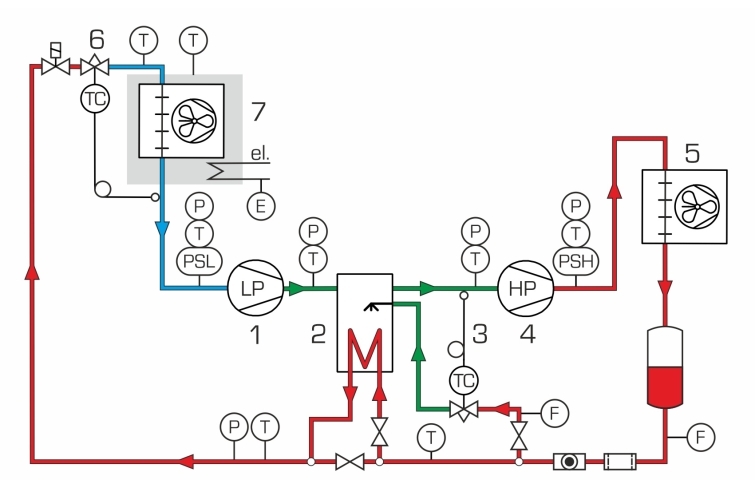

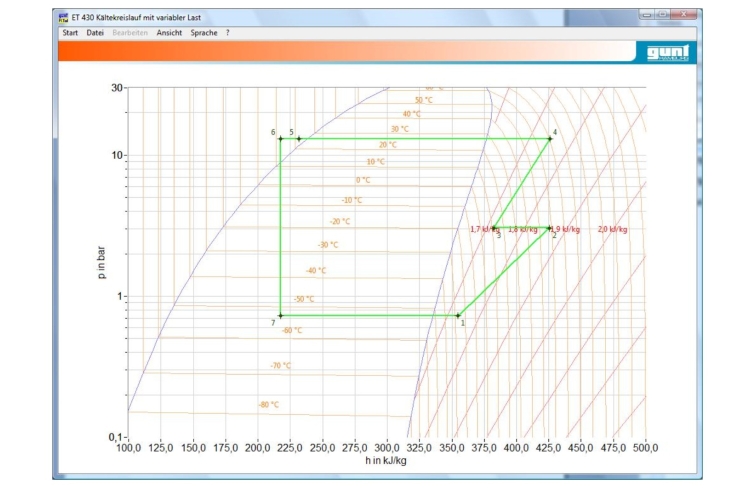

Všetky relevantné namerané hodnoty sú zaznamenávané snímačmi a zobrazované. Simultánny prenos meraní do softvéru GUNT umožňuje analýzu a zobrazenie procesu v log ph diagrame v reálnom čase. Okrem toho dva prietokomery ukazujú celkový objemový prietok a objemový prietok v medzichladení.

Špecifikácia
  1. chladiaci systém s dvojstupňovou kompresiou
  2. hermetické nízkotlakové a vysokotlakové kompresory
  3. nastaviteľné medzichladenie vstrekovaním chladiva
  4. výmena tepla na dodatočné podchladenie kvapalného chladiva
  5. uzavretá chladiaca komora obsahuje výparník s ventilátorom a nastaviteľný elektrický ohrievač ako chladiaca záťaž
  6. digitálny displej pre teploty, výkon pohonu kompresorov a výkon chladenia
  7. zobrazenie procesu v reálnom čase v log ph diagrame softvéru
  8. Softvér GUNT na zber dát cez USB pod Windows 10
  9. chladivo R449A, GWP : 1397
Technické dáta

Nízkotlakový kompresor (LP)

  • príkon: 275W pri -10/55°C
  • chladiaci výkon: 583W pri -10/55°C

Vysokotlakový kompresor (HP)

  • spotreba energie: cca. 841 W pri -25/55 °C
  • chladiaci výkon: 702W pri -25/55°C

Chladivo

  • R449A
  • GWP : 1397
  • objem náplne: 1,29 kg
  • CO 2 -ekvivalent: 1,8t


Meracie rozsahy
  • prietok: 2…29L/h, 4…40L/h
  • tlak: 1x -1…15bar, 2x -1…24bar
  • teplota: 8x -75…125°C
  • moc:
    • 0…562W (ohrievač)
    • 0…750W (LP kompresor)
    • 0…2250 W (HP kompresor)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1900x790x1900 mm
Hmotnosť: cca. 283 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Vedomosti
Základné znalosti
Chladiaci cyklus Pdf
plagát
Vzdialené vzdelávanie - Softvér schopný siete: pripojenie pre zariadenia s USB portom Pdf
Vzdelávanie na diaľku - GU 100 Web Access Box Pdf
Video
Príslušenstvo
ET 430
