ET 441 Chladiaca komora a metódy rozmrazovania

ET 441 Chladiaca komora a metódy rozmrazovania

  • kombinovaná chladiaca a mraziaca komora s meraním teploty a vlhkosti
  • výparníky rôznych veľkostí
  • rôzne spôsoby rozmrazovania
  • dynamické zaznamenávanie hmotnostného prietoku chladiva
  • vplyv veľkosti a teploty výparníka na klímu v chladiacej komore
  • námraza a námraza za rôznych prevádzkových podmienok
  • rozdiel medzi latentným a citlivým chladiacim zaťažením
  • rôzne spôsoby rozmrazovania (elektrický ohrievač, horúci plyn)
  • konfigurácia ovládacích prvkov odmrazovania: ako je časovač odmrazovania

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 441W Web Access

Klíma v chladiarni má významný vplyv na kvalitu tam skladovaných produktov. Táto klíma závisí od rôznych vplyvov, ako je povrchová teplota výparníkov, teplota chladiarní, stupeň námrazy na výparníku, množstvo a druh chladeného tovaru atď.

Tvorba námrazy na výparníkoch závisí od teploty výparníka a miestnosti a od množstva vlhkosti vnesenej chladeným tovarom. Námraza výparníkov výrazne znižuje chladiaci výkon a preto je potrebné jej čo najviac predchádzať periodickým odmrazovaním, teda zahrievaním plôch výparníka. Periodické odmrazovanie sa vykonáva ručne v nastavených časoch. Plochu výparníka je možné ohrievať zvonku elektrickým ohrevom alebo zvnútra horúcim plynom priamo z kompresora chladiva.

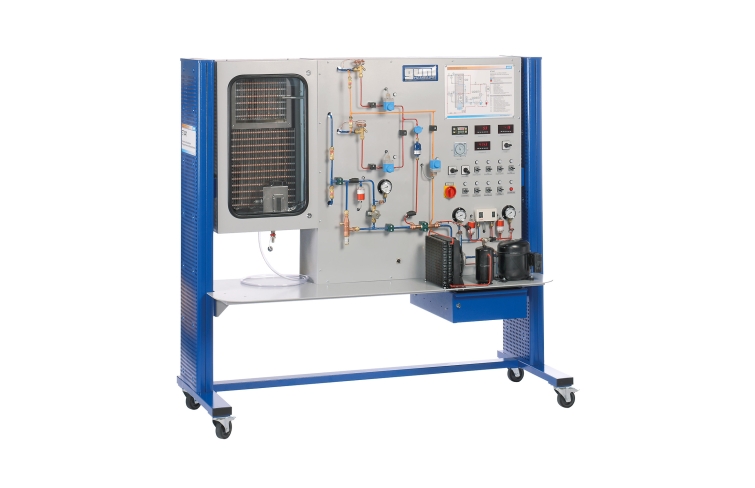

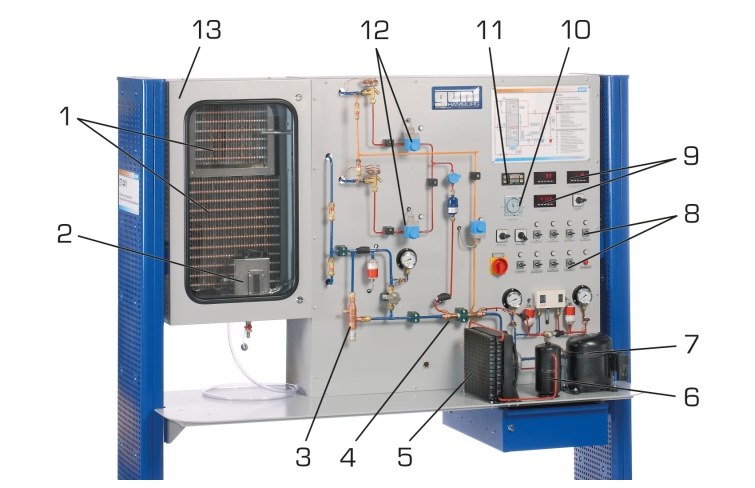

Trenažér má veľkú chladiacu komoru. Dva výparníky umožňujú skúmať vplyv rôznych veľkostí výparníkov na klímu v chladiarenských priestoroch a námrazu. K dispozícii je elektrický rozmrazovací ohrievač a rozmrazovanie horúcim plynom. Proces odmrazovania je možné vykonávať v nastavených intervaloch pomocou časovača odmrazovania. Dva nastaviteľné zdroje tepla v chladiacej komore simulujú chladiacu záťaž. Jeden z týchto zdrojov tepla generuje vodnú paru na simuláciu vnesenia vlhkosti do chladiacej komory.

Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB .

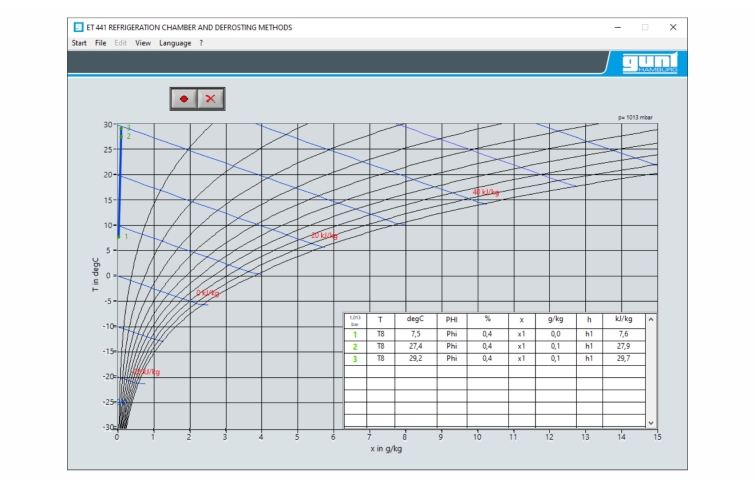

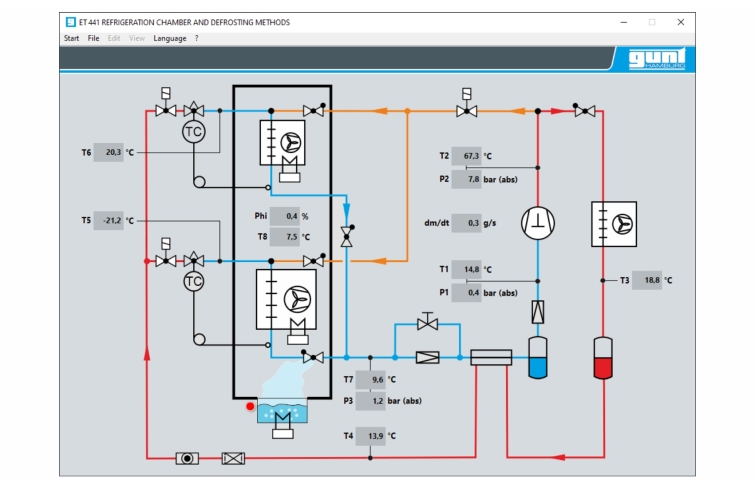

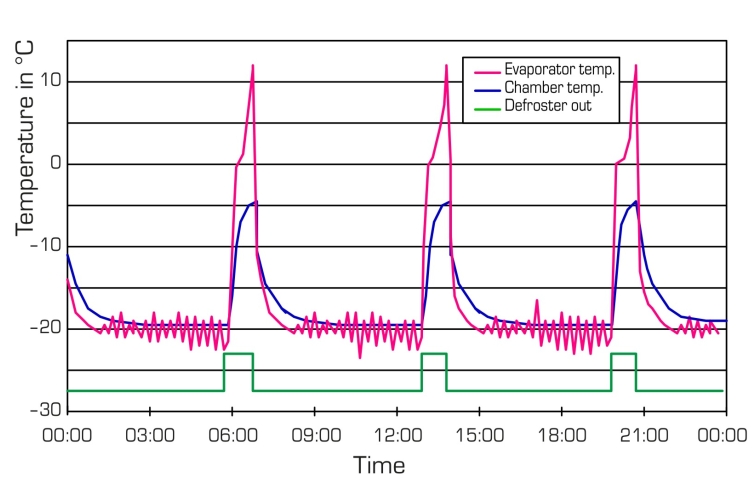

Softvér na zber údajov je súčasťou dodávky. Získavanie údajov umožňuje napr. zaznamenávanie procesu odmrazovania v čase a online zobrazenie klímy v chladiacej komore v hx diagrame. Hmotnostný prietok chladiva sa vypočíta v softvéri zo zaznamenaných nameraných hodnôt.

Špecifikácia

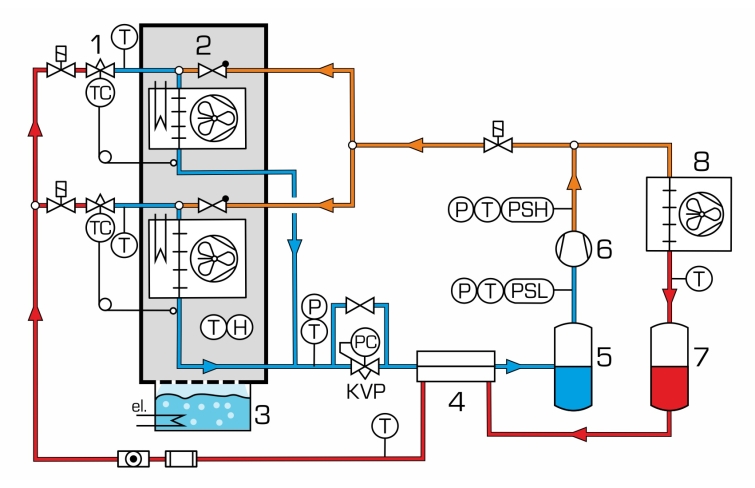

  1. chladiaci systém na skúmanie klímy v chladiacej komore a rôznych metód rozmrazovania
  2. 2 výparníky, samostatne prepínateľné cez solenoidové ventily
  3. elektrický odmrazovací ohrievač
  4. rozmrazovanie horúcim plynom
  5. časovač odmrazovania
  6. latentné a citlivé chladiace zaťaženie
  7. nastaviteľný tlak a teplota odparovania
  8. výmenník tepla ako prehrievač a na podchladenie chladiva
  9. digitálny displej teploty a vlhkosti v chladiacej komore
  10. hmotnostný prietok chladiva vypočítaný v softvéri zo zaznamenaných nameraných hodnôt
  11. Softvér GUNT s online reprezentáciou hx diagramu
  12. Softvér GUNT na zber dát cez USB pod Windows 10
  13. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • príkon: 565W pri 7,2/54,4°C
  • chladiaci výkon: 1363W pri 7,2/54,4°C

Latentná chladiaca záťaž: 2x 0…250W
Citlivá chladiaca záťaž: 1x 0…200W, 1x 0…250W
Prijímač: 1,3L

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 1,3 kg
  • CO 2 -ekvivalent: 0,8t


Meracie rozsahy
  • tlak: 2x 0…16bar, 1x 0…25bar
  • teplota: 7x -50…150°C; 1x -25…125°C
  • rel. vlhkosť: 0…100%
  • hmotnostný prietok: chladivo, vypočítané 0…39 kg/h

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2000x790x1900 mm
Hmotnosť: cca. 250 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
