HL 710 Systémy vzduchových potrubí

plánovanie a nastavenie jednoduchých a zložitých systémov vzduchových potrubí
meranie dynamického a statického tlaku v systémoch vzduchovodov
meranie rýchlosti vzduchu a objemového prietoku za rôznych podmienok

plánovať, nastavovať a testovať systémy vzduchových potrubí
typické komponenty ventilačnej techniky
meranie prietoku a rýchlosti vzduchu
meranie dynamického a statického tlaku
určenie tlakovej straty prostredníctvom rôznych komponentov: ohyby rúr, uhly, rozdeľovače atď.
zaznamenávanie charakteristík systému
záznam charakteristiky ventilátora
určenie pracovného bodu
vypočítajte elektrický výkon motora ventilátora s ohľadom na prúd a napätie
vypočítajte účinnosť ventilátora

1 radiálny ventilátor na mobilnom ráme
6 montážnych stojanov
1 sada rúrok, ohybov rúr, spojov, komponentov (vývody, filtre atď.)
1 manometer so sklonenou trubicou
1 digitálny manometer
1 anemometer
1 sada inštruktážneho materiálu

Vetracie systémy sa používajú v mnohých oblastiach. Používajú sa na vetranie kancelárií, športových hál, výrobných hál, konferenčných sál atď. Tieto systémy pozostávajú zo systému vzduchovodov a často aj iných zariadení na úpravu vzduchu v miestnostiach. Môžu tu byť aj prvky na čistenie vzduchu alebo zvukovú izoláciu, napr. filtre.

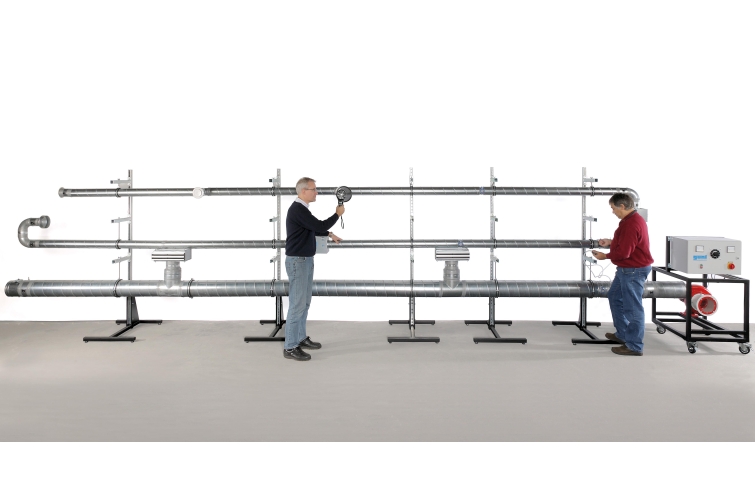

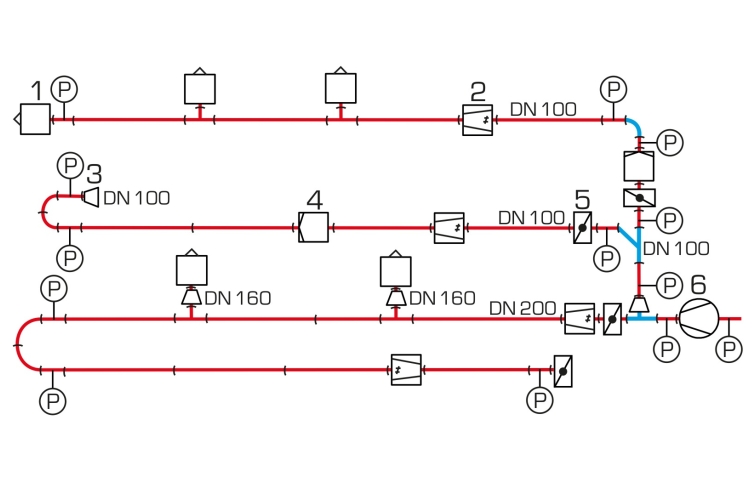

Trenažér HL 710 skúma, ako môže byť vzduch distribuovaný v budove. Systém vzduchového potrubia je napájaný ventilátorom s reguláciou otáčok. Školenec konštruuje variabilné systémy vzduchových potrubí z komerčných komponentov, ako sú potrubia, ohyby potrubí, odbočky, filtre a tanierové ventily. Prípojky na meranie tlaku je možné inštalovať v ľubovoľnej polohe.

Skúma sa vplyv jednotlivých komponentov na tlakovú stratu a tým aj na rýchlosť a rýchlosť prúdenia vzduchu. Na tento účel slúžia dva manometre s rôznymi meracími rozsahmi a ručné zariadenie na meranie rýchlosti vzduchu. Zisťuje sa aj charakteristika ventilátora a meria sa príkon ventilátora.

Špecifikácia

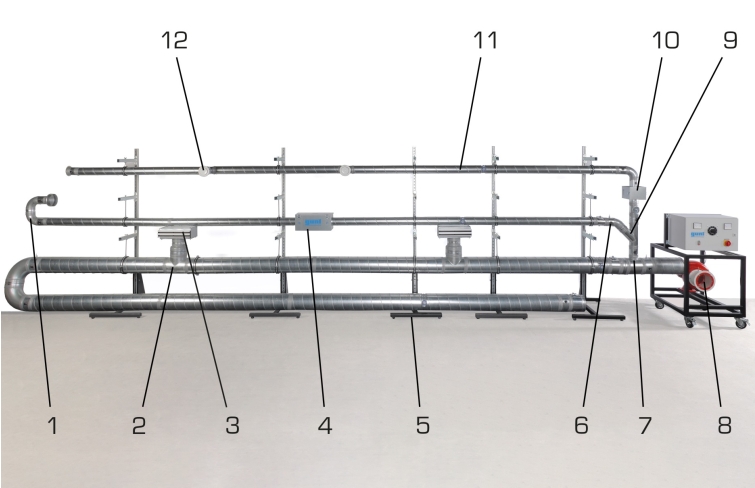

experimentálne nastavenie pre školenie v technike vetrania
radiálny ventilátor, na mobilnom ráme, na pripojenie vzduchových potrubí
vzduchovody z pozinkovanej falcovanej rúrky so špirálovým švom s ohybmi, spojmi a komponentmi
prípojky na meranie tlaku s variabilným umiestnením
6 montážnych stojanov na pripevnenie vzduchových potrubí
manometer so sklonenou trubicou a digitálny manometer pre 2 rôzne meracie rozsahy
meranie rýchlosti vzduchu anemometrom

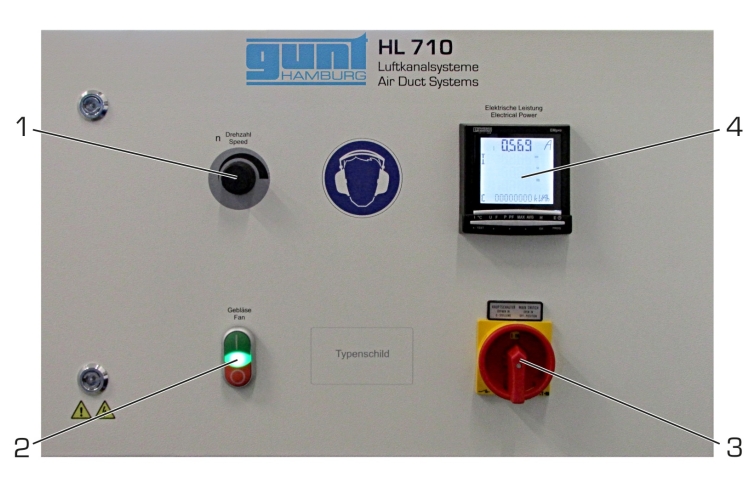

rozvodná skriňa so zobrazením spotreby el
