HL 720 Ventilačný systém

HL 720 Ventilačný systém

  • ventilačný systém s ovládaním vzduchu
  • vysoký praktický význam vďaka použitiu priemyselných komponentov z ventilačnej techniky
  • znázornenie tlakových kriviek
  • návrh a prevádzka ventilačného systému
  • meranie tlaku vo vzduchovom potrubí
  • zmerajte výkon elektrického pohonu ventilátora
  • určiť prietok
  • návrh a prevádzka komponentov ako napr
    • ochranná mriežka
    • viaclistový tlmič
    • filter
    • výmenník tepla (možná prevádzka cez HL 722 )
    • ventilátor
    • kontrolný kryt
    • odkaz zvukovej izolácie
    • ventilačná mriežka s nastaviteľným prietokom
    • protipožiarna klapka
    • stropné vetracie otvory

1 pokusná rastlina
1 sada inštruktážneho materiálu

voliteľné

HL 722 Riadiaca jednotka ventilačného systému

V technických zariadeniach budov sa využívajú vetracie systémy obchodných priestorov, nemocníc, reštaurácií alebo konferenčných miestností na zabezpečenie výmeny vzduchu v jednotlivých miestnostiach. V reálnych vzduchotechnických jednotkách je vzduch ohrievaný alebo ochladzovaný výmenníkom tepla a čistený filtrami, napr. od peľu.

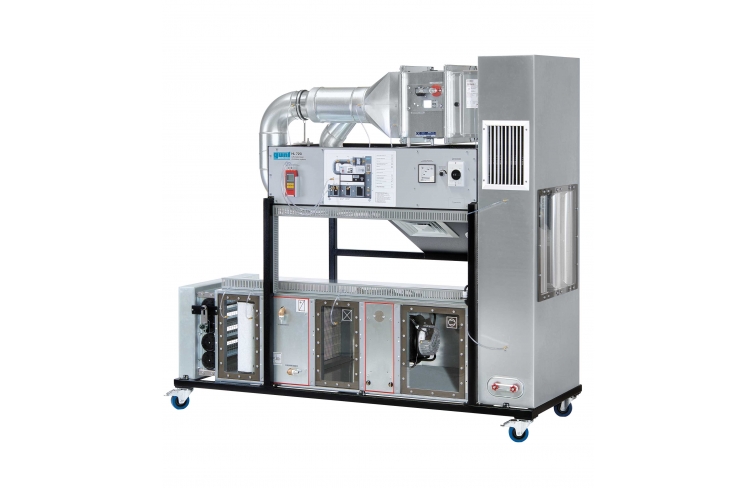

HL 720 demonštruje činnosť ventilačného systému a jeho komponentov. Použité komponenty sú bežné v komerčnej ventilačnej technike, a preto majú veľký praktický význam. Ventilačný systém je prevádzkovaný ako systém prívodu čistého vzduchu.

Vzduch vstupuje cez žalúziu a prúdi cez komponenty ventilačného systému, ako je viackrídlová klapka a filter. Dopravu vzduchu zabezpečuje ventilátor. Ďalej vo vzduchovom potrubí sú usporiadané typické komponenty, ako je zvuková izolácia, revízna klapka, rôzne výstupy vzduchu a protipožiarna klapka.

Priehľadové okienka umožňujú pohľad na prepojenie zvukovej izolácie, filtra, ventilátora a viackrídlovej klapky. Pôvodná funkcia komponentu zostáva nedotknutá.

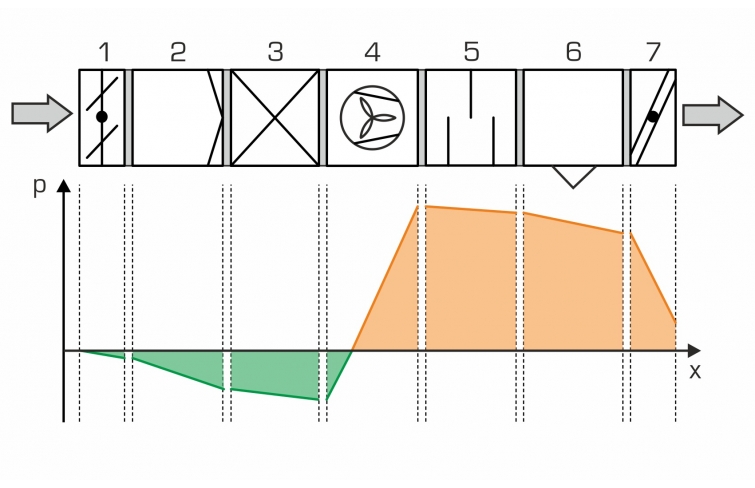

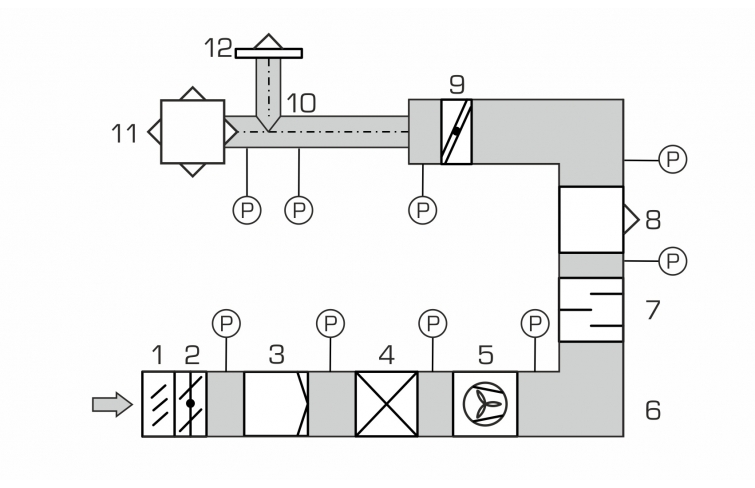

Záznam tlakov a diferenčných tlakov v príslušných meracích bodoch umožňuje zobrazenie tlakovej krivky pre celý systém. Komponenty pôsobia ako v skutočných ventilačných systémoch ako prietokové odpory. Meria sa výkon elektrického pohonu ventilátora a vypočítava sa objemový prietok vzduchu.

Pre ďalšie experimenty je možné skúmať reguláciu teploty miestnosti vo ventilačných systémoch spolu s HL 722 a externým zdrojom teplej vody. Výmenník tepla HL 720 je pripojený k HL 722 pomocou rýchlospojok.

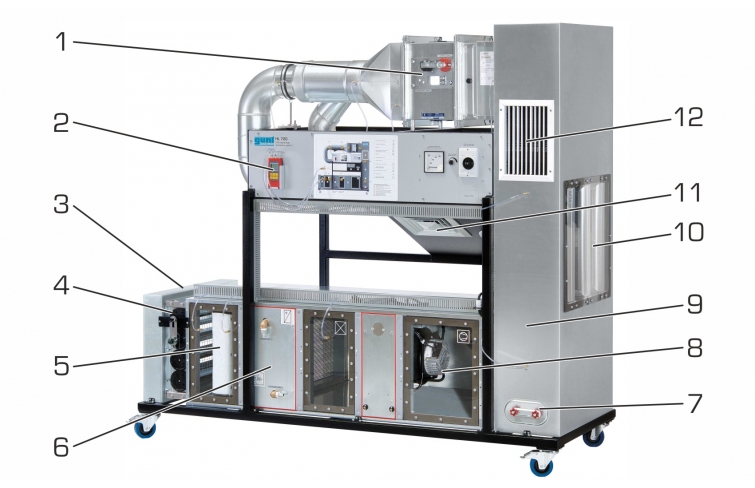

Špecifikácia
  1. návrh a prevádzka ventilačného systému
  2. všetky komponenty z ventilačnej techniky, niektoré s priezormi
  3. ochranná mriežka a nastaviteľná viaclistová klapka na vstupe vzduchu
  4. filter na čistenie vzduchu
  5. ventilátor s elektronicky komutovaným (EC) motorom
  6. 3 spojky zvukovej izolácie
  7. rôzne výstupy vzduchu pre distribúciu vzduchu v miestnosti: tanierový ventil, stropný prieduch a vetracia mriežka s nastaviteľným prietokom
  8. kontrolný kryt na účely kontroly
  9. protipožiarna klapka zabraňuje kríženiu ohňa a dymu vo vzduchovom potrubí
  10. vzduchové potrubie s prípojkami na meranie tlaku
  11. meranie tlaku ručnou meracou jednotkou
  12. meranie efektívneho výkonu ventilátora
  13. určiť prietok pomocou diferenčného tlaku
Technické dáta

Vzduchové potrubie

  • 2 diely so š xv 612 x 409 mm a 710 x 304 mm

Ventilátor

  • max. prietok: 2200 m 3 /h
  • max. výkon motora: 1,18 kW


Meracie rozsahy
  • tlak: -1…25 mbar
  • efektívny výkon: 0…1200W

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2150x795x1970 mm
Hmotnosť: cca. 263 kg

Vyžaduje sa pre prevádzku

odtok, prípojka studenej a teplej vody

Vedomosti
Základné znalosti
Ventilačné systémy a ich komponenty Pdf
Návrh laboratória
Návrh laboratória vetrania a klimatizácie Pdf
