ET 202 Princípy slnečnej tepelnej energie

ET 202 Princípy slnečnej tepelnej energie





  • osvetľovacia jednotka pre prevádzku v laboratóriu
  • zásobník teplej vody s elektrickým prídavným ohrievačom
  • nakloniteľný plochý kolektor s vymeniteľnými absorbérmi
  • schopnosť siete: pozorovať, získavať, analyzovať experimenty prostredníctvom vlastnej siete zákazníka
  • návrh a prevádzka jednoduchého solárneho tepelného systému
  • určenie čistého výkonu
  • energetická bilancia na solárnom kolektore
  • vplyv osvetlenia, uhla dopadu a prietoku

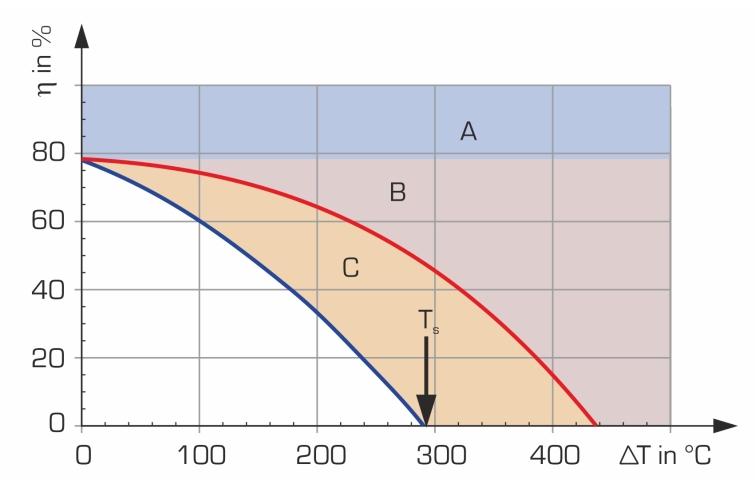

  • stanovenie kriviek účinnosti
  • vplyv rôznych absorpčných povrchov

1 tréner
1 odmerka
2 absorbéry
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

ET 202.01 Parabolický žľabový kolektor
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 202W Web Access Software

Solárne tepelné systémy premieňajú slnečnú energiu na využiteľnú tepelnú energiu. Dosiahnutá účinnosť je tu zásadne dôležitá. Skúmajú sa účinky na absorpciu žiarenia a na následné procesy prenosu tepla, napr. na identifikáciu opatrení na optimalizáciu prevádzkových parametrov a účinnosti.

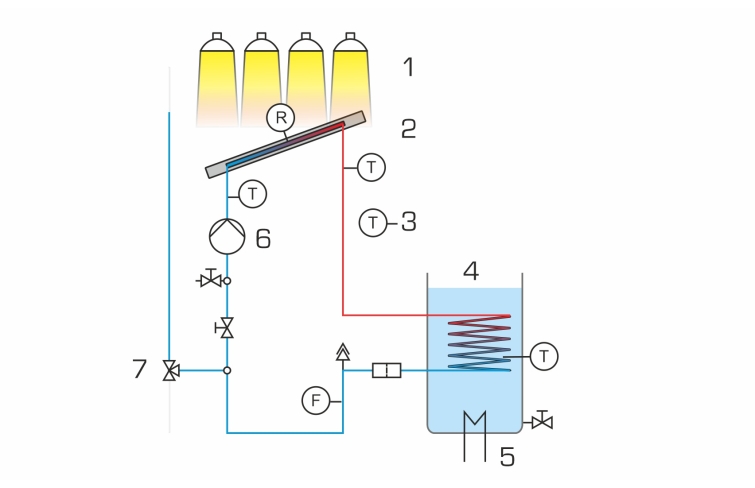

ET 202 umožňuje názorne demonštrovať solárny tepelný ohrev úžitkovej vody. Pre tento účel obsahuje trenažér plne funkčný model solárneho termálneho systému. Na umožnenie laboratórnych experimentov nezávislých od počasia je systém vybavený vlastným osvetľovacím zariadením. Osvetľovacia jednotka simuluje prirodzené slnečné žiarenie. Svetlo sa v absorbéri premieňa na teplo a prenáša sa do teplonosnej kvapaliny. Čerpadlo dopravuje teplonosnú kvapalinu cez zásobník teplej vody. Teplo do vody odovzdáva integrovaný výmenník tepla v zásobníku.

Pri experimentoch sa berú do úvahy rôzne uhly dopadu a osvetlenia. Predinštalovaný absorbér so selektívnym povlakom môže byť nahradený jednoduchším čiernym absorbérom, aby sa získali porovnávacie merania strát kolektora. K nádrži je možné pripojiť externé spotrebiče tepla. S parabolickým žľabovým kolektorom ET 202.01 je na prieskum k dispozícii ďalší typ kolektora.

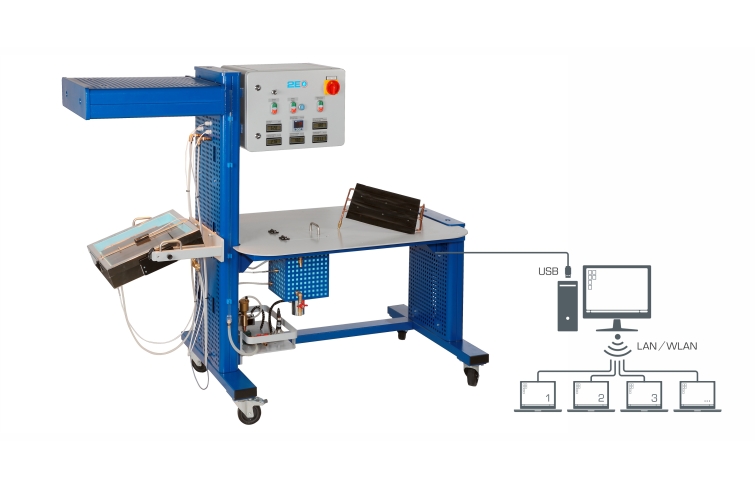

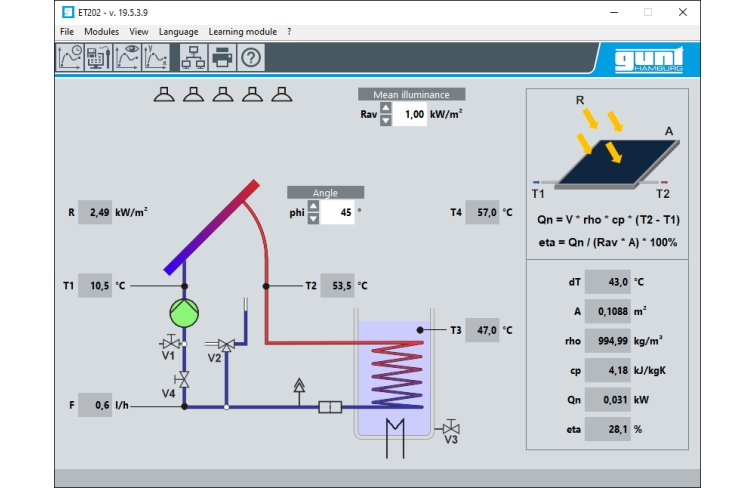

Meria sa teploty v zásobníku, na výstupe a vstupe kolektora a okolitého vzduchu. Okrem toho sa meria osvetlenie. Namerané hodnoty sú zobrazené na prístroji a môžu byť súčasne prenesené do PC cez USB . Pomocou počítača je možné údaje v dodanom softvéri prehľadne zobraziť a ďalej analyzovať. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.

Špecifikácia

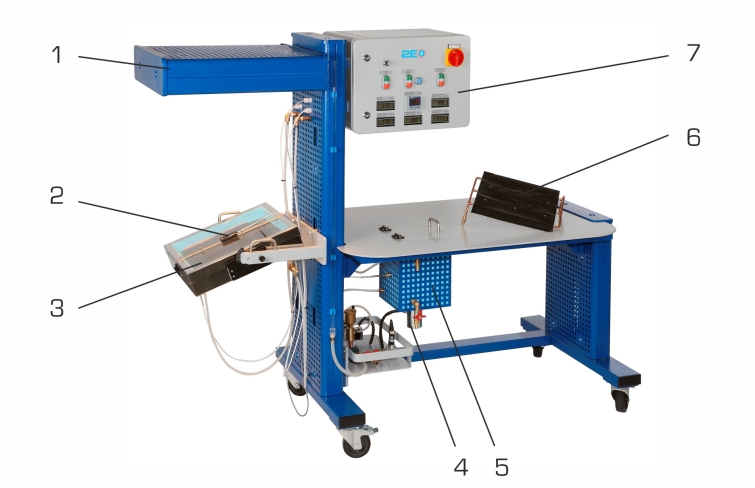

  1. funkčný demonštračný model solárneho termálneho systému
  2. osvetľovacia jednotka so 16 halogénovými žiarovkami
  3. rozteč a sklon nastaviteľný kolektor
  4. 2 vymeniteľné absorbéry s rôznym poťahom

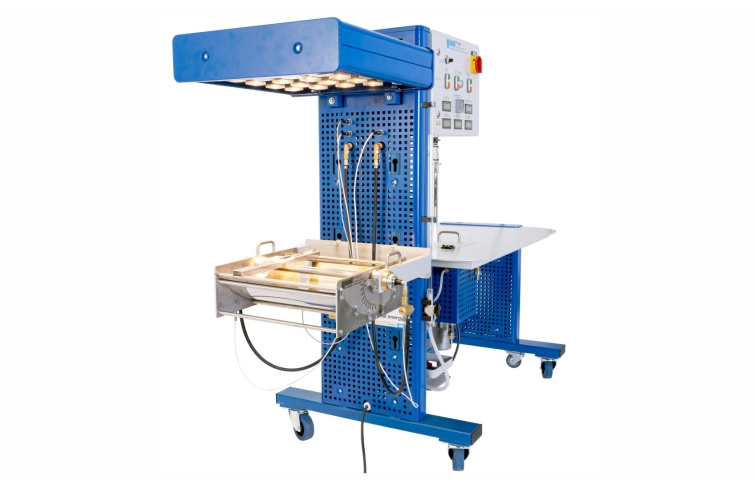

  5. parabolický žľabový kolektor dostupný ako príslušenstvo ET 202.01
  6. solárny okruh s čerpadlom a variabilným prietokom
  7. zásobník teplej vody s rúrkovým hadom ako výmenníkom tepla a elektrickým prídavným ohrievačom
  8. senzory snímajú teplotu a osvetlenie
  9. sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
  10. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Plochý kolektor

  • absorbér, selektívny náter
  • absorbér, čierny povlak
  • absorpčná plocha: 320 x 330 mm
  • uhol sklonu: 0…60°

Osvetľovacia jednotka

  • lampové pole: 16x 75W

Pumpa

  • nastaviteľný prietok: 0…24L/h


Meracie rozsahy
  • teplota: 4x 0…100°C
  • prietok: 0…30L/h
  • osvetlenosť: 0…3kW/ m2

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1840x800x1500 mm
Hmotnosť: cca. 167 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
