ET 203 Parabolický žľabový kolektor s možnosťou sledovania polohy slnka

ET 203 Parabolický žľabový kolektor s možnosťou sledovania polohy slnka

zrkadlenie obrazovky je možné na rôznych koncových zariadeniach

zrkadlenie obrazovky je možné na rôznych koncových zariadeniach

  • mobilný parabolický žľabový zberač s motorizovaným dvojosovým sledovaním
  • astronomické a senzorové sledovanie
  • riadenie závodu pomocou integrovaného PLC
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky na ďalších koncových zariadeniach: PC, tablet, smartfón
  • zaostrovanie slnečného žiarenia parabolickým korytovým zrkadlom
  • optický koncentračný faktor
  • DNI : Priama normálna ožiarenosť
  • senzorové sledovanie slnka
  • astronomické sledovanie slnka
  • premena sálavej energie na teplo
  • straty v tepelných solárnych kolektoroch
  • krivky účinnosti

1 tréner
1 sada inštruktážneho materiálu

voliteľné

HL 313.01 Umelý svetelný zdroj

Parabolické žľabové kolektory pozostávajú z parabolicky tvarovaných zrkadlových plôch, v ktorých sa slnečné žiarenie zhromažďuje a koncentruje v absorbéri. V rúrke absorbéra prúdi teplonosná kvapalina a prenáša teplo na miesto určenia.

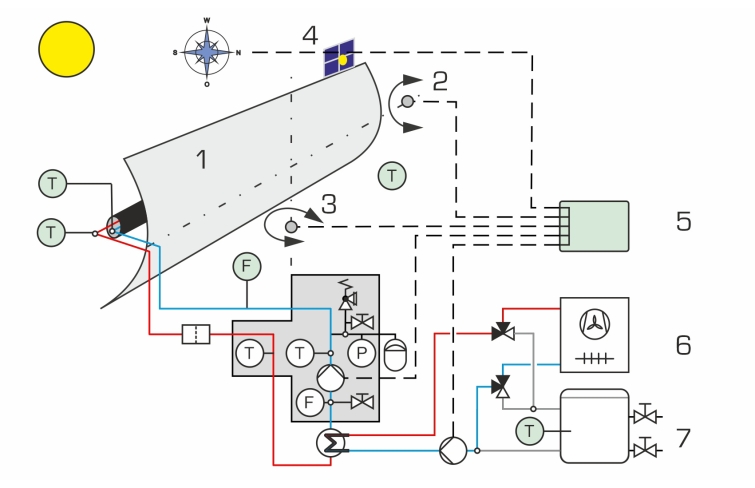

Pomocou ET 203 je možné preskúmať hlavné aspekty využitia solárnej tepelnej energie s parabolickým žľabovým kolektorom. Na tento účel je slnečné žiarenie zaostrené parabolickým zrkadlom na trubici absorbéra. Energia žiarenia je absorbovaná a premenená na teplo. Na zníženie tepelných strát je trubica absorbéra vybavená dvojstenným skleneným obalom. Cez potrubie v absorbéri sa teplo prenáša do teplonosnej kvapaliny v solárnom okruhu. Cez doskový výmenník tepla sa teplo odovzdáva do okruhu teplej vody a zásobníka. Parabolický žľabový kolektor je možné sledovať pomocou dvoch prevodových motorov na sledovanie polohy slnka. Možné je ako riadenie podľa vypočítaných astronomických údajov, tak aj riadenie založené na senzoroch. Solárny okruh je chránený expanznou nádobou a poistným ventilom. Meria sa teploty v zásobníku, na výstupe a vstupe kolektora a prietok v solárnom okruhu.

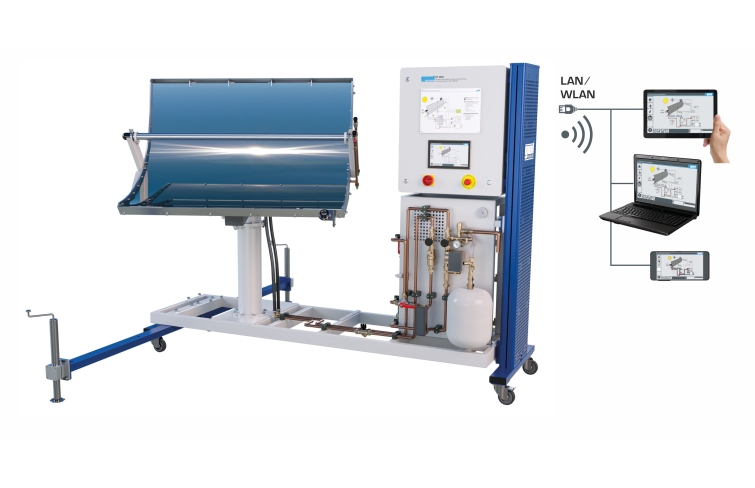

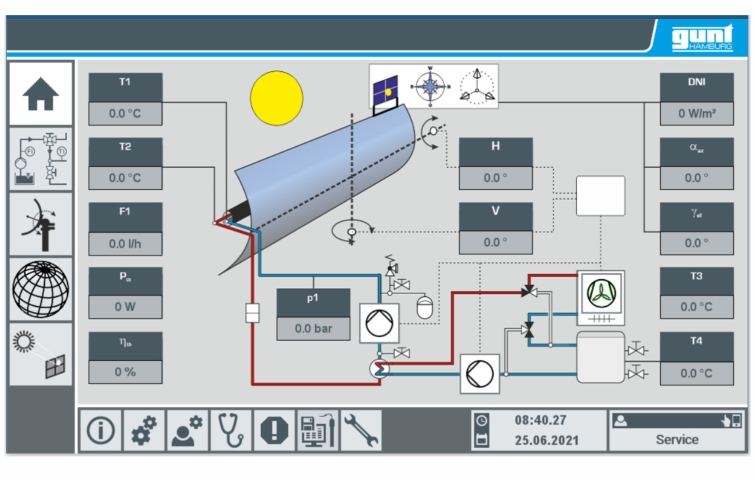

Obsluha a ovládanie sa vykonáva prostredníctvom integrovaného PLC a dotykovej obrazovky. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka.

Parabolický žľabový kolektor je možné otáčať a vertikálne zarovnať pre experimenty s umelým svetelným zdrojom HL 313.01 . Valčeky a pohyblivé podpery umožňujú umiestniť a prevádzkovať testovacie zariadenie na vhodnom vonkajšom mieste s minimálnym úsilím.

Špecifikácia

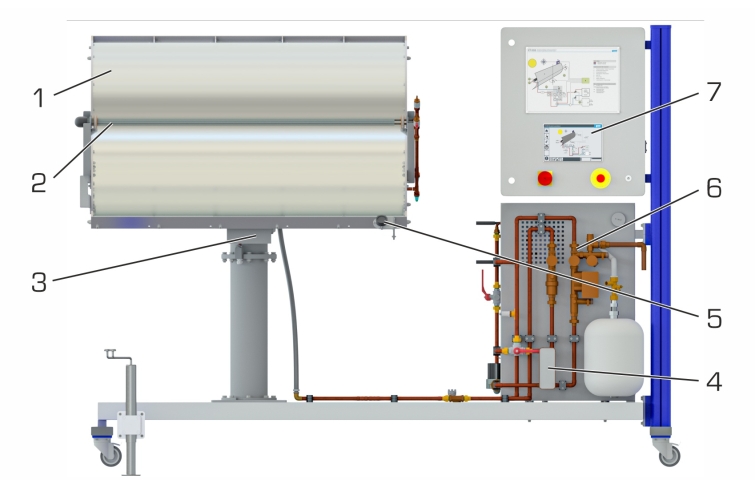

  1. tepelný solárny kolektor s parabolickým žľabovým zrkadlom a selektívne absorbujúcou trubicou absorbéra

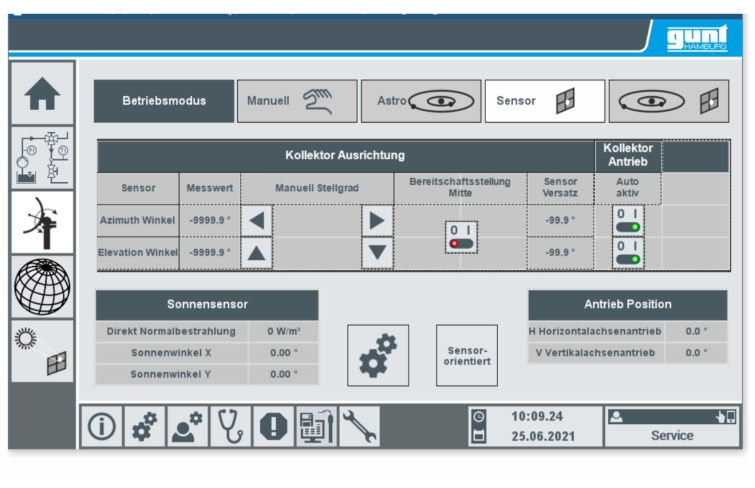

  2. dvojosové sledovanie slnka s prevodovými motormi
  3. riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku
  4. integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 5 koncových zariadeniach
  5. integrovaný slnečný senzor (priame normálne ožiarenie)
  6. integrovaný magnetometer a akcelerometer pre astronomické nastavenie

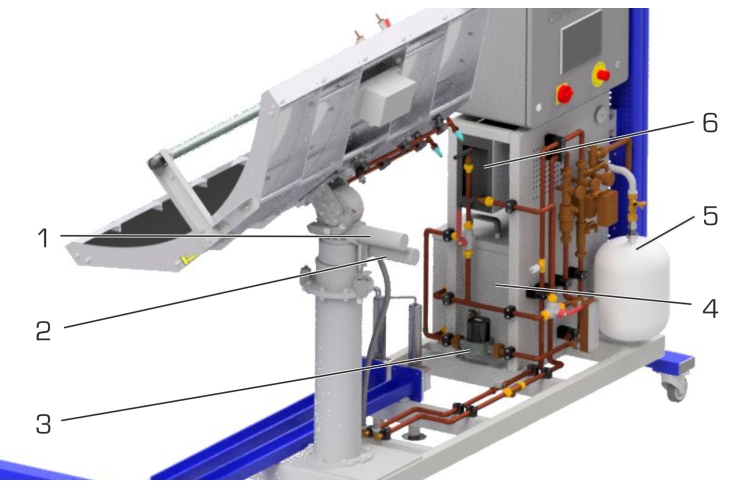

  7. prepojenie potrubia absorbéra solárnym okruhom s čerpadlom, doskovým výmenníkom, expanznou nádobou a poistným ventilom
  8. teplovodný okruh s vyrovnávacou nádržou, čerpadlom a pripojiteľným vzduchovým výmenníkom tepla
  9. snímače teploty, osvetlenia a prietoku
  10. otočné zavesenie umožňuje vertikálne nastavenie kolektora
  11. prevádzka so slnečným žiarením alebo s umelým zdrojom svetla HL 313.01
  12. zber dát cez PLC na internú pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
Technické dáta

PLC : Eaton XV-303

Zberateľ

  • parabolické zrkadlo
    • dĺžka žľabu: 1,4m
    • šírka otvoru: 1,1m
    • zrkadlová plocha: 1,5m 2
    • Ohnisková vzdialenosť: 0,3m
  • absorbér
    • selektívne potiahnuté absorpčné rúrky s vedením U-rúr pre teplonosnú kvapalinu
    • dvojstenný sklenený plášť na zníženie tepelných strát
  • stanica solárneho okruhu
    • solárne čerpadlo: nastaviteľné

Okruh teplej vody

  • doskový výmenník: 3kW, 10 platní
  • vyrovnávacia nádrž: 70 l


Meracie rozsahy
  • prietok: 20…320L/h
  • teplota: 4x 0…160°C
  • tlak: 0…6bar

230 V, 50 Hz, 1 fáza, 230 V, 60 Hz, 1 fáza
120V, 60Hz, 1 fáza, voliteľné UL/CSA

Rozmery a hmotnosť

DxŠxV: 2610x940x2000 mm
Hmotnosť: cca. 350 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
