HL 300 Ústredné kúrenie

HL 300 Ústredné kúrenie

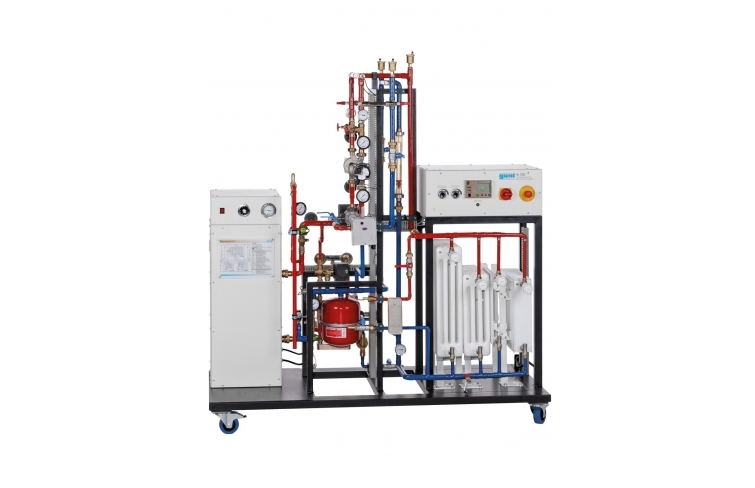

Na obrázku je znázornená podobná jednotka.

Na obrázku je znázornená podobná jednotka.

  • moderný vykurovací systém s digitálnym regulátorom
  • uzavretý vodný okruh s expanznou nádobou
  • oboznámenie sa s komponentmi moderného vykurovacieho systému a ich funkciou
  • prevádzkové správanie digitálne riadeného vykurovacieho okruhu s trojcestným zmiešavacím ventilom
  • prevádzkové správanie digitálne riadeného vykurovacieho okruhu so štvorcestným zmiešavacím ventilom
  • výskum na doskovom výmenníku tepla prevádzkovanom v protiprúde
  • vyšetrenie tlakových strát na rôznych ventiloch a armatúrach
  • plniace vykurovacie systémy
  • uvedenie vykurovacích systémov do prevádzky
  • hydraulické vyváženie radiátorov
  • stanovenie kriviek čerpadiel
  • stanovenie charakteristík potrubia
  • správanie systému so vzduchom v potrubí

1 tréner
1 manuál

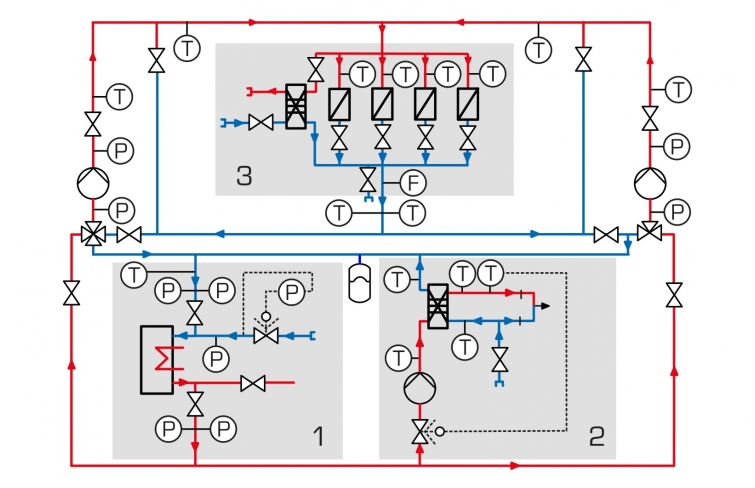

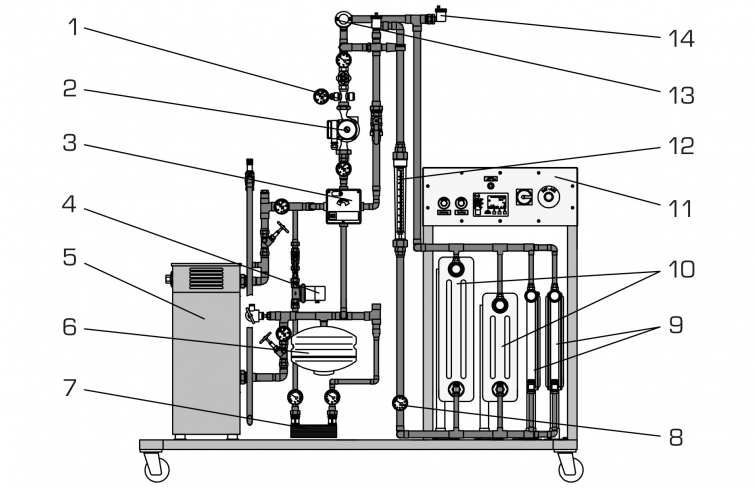

Trenažér obsahuje dva nezávislé vykurovacie okruhy, ktoré sú vybavené trojcestným zmiešavacím ventilom a štvorcestným zmiešavacím ventilom.

Teplo poskytované elektrickým kotlom je možné odvádzať cez štyri rôzne radiátory. Aby sa zistilo správanie kotla pri plnom zaťažení počas dlhšieho obdobia, doskový výmenník tepla je namontovaný v okruhu domácej vody. Systém má uzavretý vodný okruh s expanznou nádobou. Príslušné teploty a tlaky sú uvedené na ľahko čitateľných prístrojoch.

Systém je riadený pomocou najmodernejšieho digitálneho ovládača.

Špecifikácia
  1. funkcie a prevádzkové správanie moderného vykurovacieho systému s digitálnym regulátorom vykurovania
  2. 4-cestný zmiešavací ventil a 3-cestný zmiešavací ventil
  3. elektrický kotol
  4. 2 obehové čerpadlá, 1 čerpadlo pre domácnosť
  5. 4 rôzne radiátory a prídavný doskový výmenník tepla ako domáci spotrebič vody
  6. farebné rúrky označujú prívod a spätný tok
  7. meranie teploty, tlaku a prietoku
Technické dáta

Elektrický kotol, 4 stupne

  • výkon: 6-9-12-15kW
  • max. teplota podávania: 95 °C
  • objem nádržky na vodu: 16L

Pumpa

  • príkon: 70W
  • max. prietok: 6L/min
  • max. hlava: 4m

Domáce vodné čerpadlo

  • spotreba energie: 20W
  • max. prietok: 640L/h
  • max. dopravný tlak: 0,14 bar

Doskový výmenník: 3kW, 10 platní
Vodomer: 2,5m 3 /h


Meracie rozsahy
  • teplota: 3x 20…120°C / 2x 0…120°C / 2x 0…100°C / 4x 0…80°C
  • tlak: 8x 0…2,5 bar
  • prietok: 100…1000L/h

400V, 50Hz, 3 fázy
230V, 60Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV: 1800x780x2000 mm
Hmotnosť: cca. 280 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka
