HL 350 Demonštračný model olejového horáka

HL 350 Demonštračný model olejového horáka

  • trenažér na test olejového horáka
  • môže byť rozšírený na vytvorenie kompletného vykurovacieho systému
  • okienko na pozorovanie plameňa
  • usporiadanie a prevádzkové správanie olejového horáka
  • prevádzka vykurovacieho kotla s olejovým horákom
  • vplyv nastavenia horáka na spaľovanie a na plameň
  • meranie teploty v rôznych oblastiach spaľovacej komory
  • merania tlaku oleja na horáku s pozorovaním vplyvov zmien na plameň
  • skúmanie vplyvu predohrevu oleja na spaľovanie a najmä plameň
  • výpočet vykurovacieho výkonu vykurovacieho kotla
  • funkcia doskového výmenníka tepla
  • teplotné krivky v doskovom výmenníku tepla

1 tréner
1 manuál

voliteľné

HL 860 Analyzátor výfukových plynov

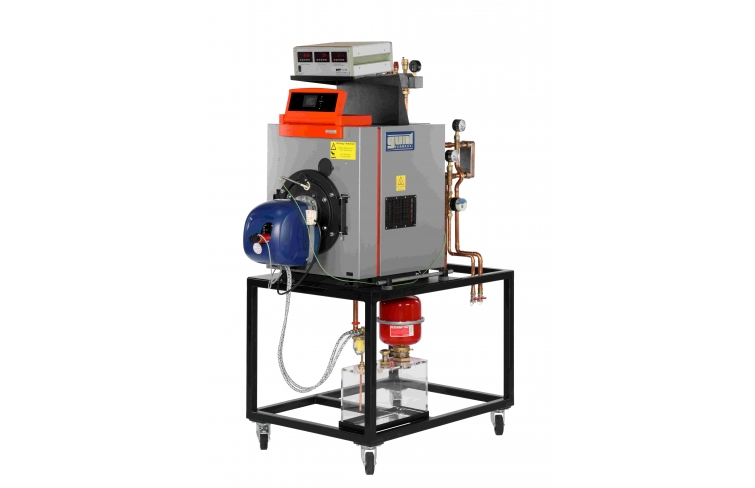

Jednotka je vybavená olejovým horákom. Tlak oleja v horáku, teplota spaľovacej komory meraná termočlánkom a teplota predohrevu oleja sú indikované na prídavnej digitálnej meracej jednotke. Na spodnej polici rámu je namontovaná malá olejová nádrž.

Vykurovací kotol má priezor na pozorovanie plameňa. Vzniknuté teplo je možné odvádzať pomocou doskového výmenníka tepla a prídavných prípojok chladiacej vody, čo umožňuje nepretržitú prevádzku jednotky.

Výfukové plyny je možné podrobne študovať pomocou analyzátora výfukových plynov HL 860 .

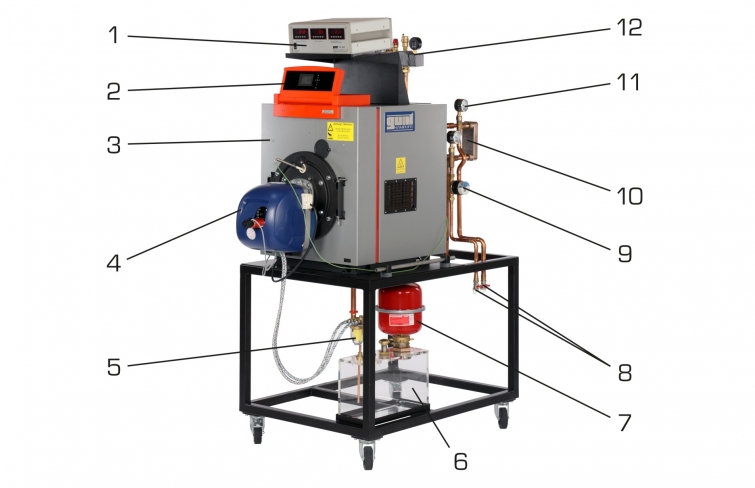

Špecifikácia
  1. funkčný vykurovací kotol s olejovým horákom
  2. kotol s riadiacou jednotkou
  3. plášť kotla vybavený priezorom zo špeciálneho skla
  4. vykurovací a chladiaci okruh vybavený expanznou nádobou, čerpadlom, poistnou skupinou kotla, teplomermi, vodomerom, výmenníkom tepla
  5. priehľadná olejová nádrž s plniacimi a odvzdušňovacími prípojkami
  6. odvod vzniknutého tepla cez doskový výmenník tepla a prípojku studenej vody
Technické dáta

Kotol

  • menovitý výkon: 17…21 kW
  • riadiaca jednotka s obmedzovačom teploty

Horák

  • menovitý výkon: cca. 18 kW

Pumpa

  • príkon: 60W
  • max. prietok: 60L/min
  • max. hlava: 4m

Doskový výmenník tepla

  • výkon: 3kW
  • 10 tanierov

Bezpečnostná skupina kotla podľa DIN 4751

  • 2,5 baru
  • 50 kW

Nádrž na olej: 15L
Vodomer: 2,5m 3 /h


Meracie rozsahy
  • tlak: 1…25 bar (vstupný tlak oleja)
  • teplota:
    • 1x 0…1200°C
    • 1x -50…400°C
    • 1x 0…120°C
    • 3x 0…80°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1560x800x2000 mm
Hmotnosť: cca. 269 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
potrebné vetranie a vedenie výfukových plynov
