HL 352 Testovacia stanica pre horáky na olej, zemný plyn a propán

HL 352 Testovacia stanica pre horáky na olej, zemný plyn a propán

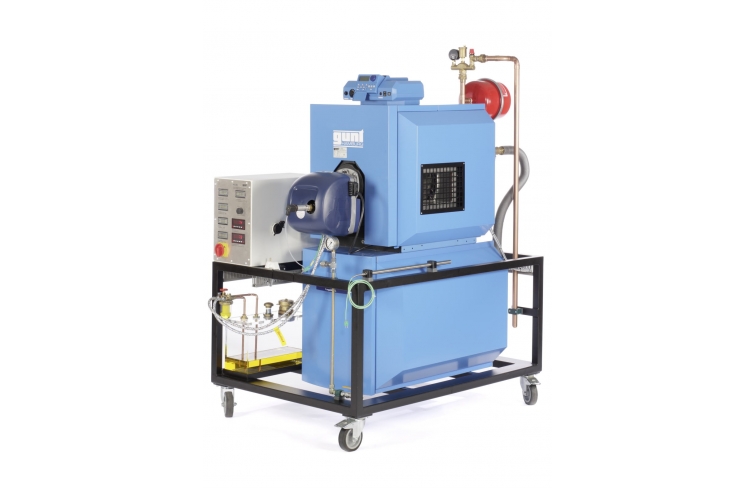

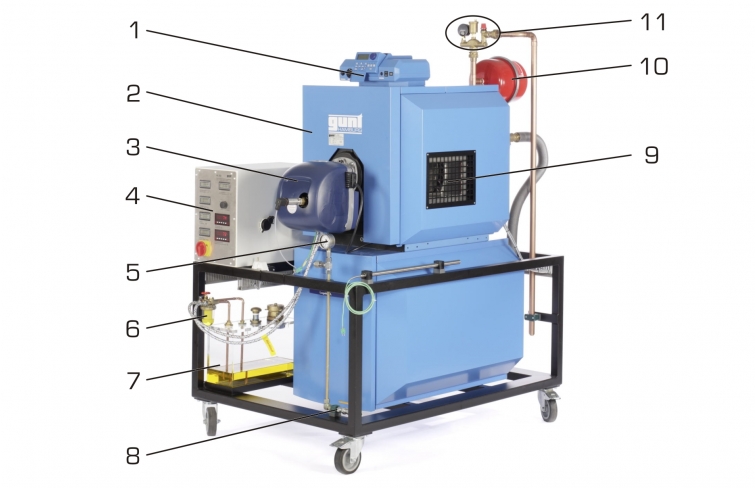

Na obrázku je trenažér spolu s príslušenstvom olejového horáka HL 352.01

Na obrázku je trenažér spolu s príslušenstvom olejového horáka HL 352.01

  • prieskum plynových a olejových horákov
  • okienko na pozorovanie vzoru plameňa
  • konštrukcia a prevádzkové správanie vykurovacieho kotla
  • porovnanie horákov (3 rôzne horáky dostupné ako príslušenstvo)
  • zmeny nastavení počas prevádzky s pozorovaním vplyvov na vzor plameňa
  • meranie teploty v rôznych oblastiach spaľovacej komory
  • meranie tlaku oleja na horáku s pozorovaním vplyvu na vzor plameňa
  • tepelná bilancia
  • výpočet tepelného výkonu vykurovacieho kotla
  • funkcia doskového výmenníka tepla

1 trenažér bez horáka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

požadovaný

HL 352.01 Olejový horák
alebo
HL 352.02 Horák na zemný plyn
alebo
HL 352.03 Horák na propánový plyn

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér pre prístup na web HL 352W

Ostatné príslušenstvo
HL 860 Analyzátor výfukových plynov

Plynové a olejové horáky je možné použiť na výrobu tepla pre ústredné teplovodné vykurovacie systémy. Horáky premieňajú chemicky uloženú energiu palív na tepelnú energiu. Existujú rôzne typy horákov, ktoré sa líšia najmä svojim dizajnom. Olejové horáky sa rozlišujú ako horáky so žltým plameňom alebo rozprašovacie horáky a horáky s modrým plameňom. Plynové horáky môžu byť postavené vo forme plynových ventilátorových horákov, ktoré sú optimalizované pre rôzne plyny v závislosti od vykurovacieho média.

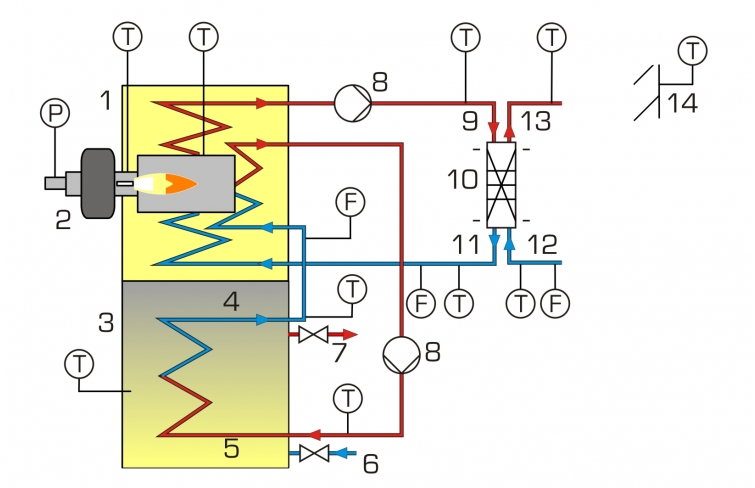

Skúšobný stojan HL 352 možno použiť na štúdium plynových a olejových horákov a porovnávanie ich tepelnej bilancie. Skúšobná stanica pozostáva z vykurovacieho kotla, riadiacej jednotky vykurovania a ohrievača vody pre domácnosť. K dispozícii je príslušenstvo olejový horák HL 352.01 , horák na zemný plyn HL 352.02 a horák na propán HL 352.03 . Spaliny je možné analyzovať pomocou analyzátora výfukových plynov HL 860 . Skúšobná stanica je dodávaná s nádržou na vykurovací olej.

V tele kotla je inštalované priezorné okienko, ktoré umožňuje pozorovanie plameňa a okamžité posúdenie nastavenia na horáku.

Skúšobná stanica je vybavená predpísanými bezpečnostnými zariadeniami. Ohrievateľný zásobník úžitkovej vody slúži ako druhý spotrebič tepla.
Okrem tlaku oleja a prietoku sa merajú všetky relevantné teploty, prietoky vody a teplota spaľovacej komory. Z nameraných údajov možno vytvoriť tepelnú bilanciu a určiť energetickú účinnosť.

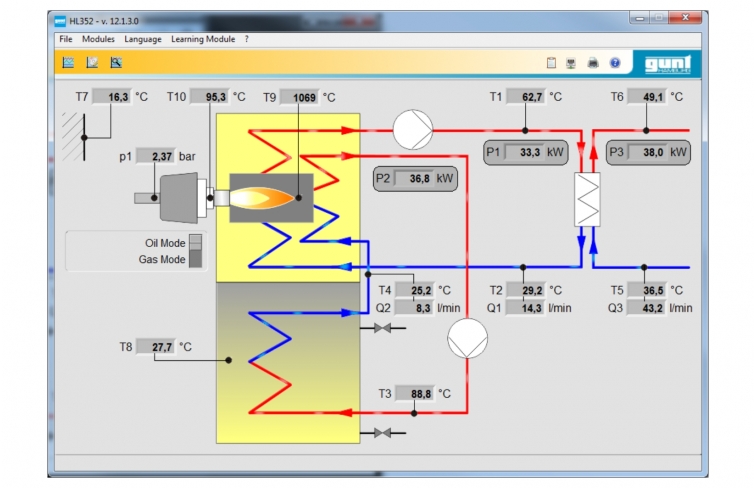

Integrovaný vykurovací okruh s doskovým výmenníkom tepla simuluje vykurovací okruh. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.

Špecifikácia
  1. porovnanie horákov
  2. olejový horák, horák na zemný plyn a horák na propánový plyn dostupné ako príslušenstvo
  3. funkcia vykurovacieho kotla
  4. kotlové teleso s 1 priezorom zo špeciálneho skla
  5. domáca vodáreň s obehovým čerpadlom
  6. priehľadná nádrž na vykurovací olej s plniacim a odvzdušňovacím ventilom
  7. digitálne displeje pre snímač tlaku oleja, snímač teploty a prietoku
  8. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Kotol

  • nominálny výkon: 18kW
  • riadiaca jednotka s obmedzovačom teploty

Cirkulačné čerpadlo

  • max. príkon: 70W
  • max. prietok: 45L/min
  • max. hlava: 4m

Doskový výmenník tepla: 10 platní

Bezpečnostná skupina kotla podľa DIN 4751

  • 3 bar
  • 50 kW

Ohrievač vody pre domácnosť: 160L
Nádrž na vykurovací olej, priehľadná: 15L


Meracie rozsahy
  • tlak oleja: 0…16 bar
  • tlak plynu (dýza): 0…10 mbar
  • teplota: 1x 0…1.500°C / 9x 0…100°C
  • prietok: 3…60 l/min (voda)
  • prietok: 0…40 l/min (olej)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x1440x1920 mm
Hmotnosť: cca. 377 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odpad, vetranie, vedenie spalín, PC s Windows

Vedomosti
plagát
Vzdialené vzdelávanie - Softvér schopný siete: pripojenie pre zariadenia s USB portom Pdf
Vzdelávanie na diaľku - GU 100 Web Access Box Pdf
Video
Príslušenstvo
HL 352
