HL 353.01 Porovnanie rôznych typov vykurovania

  • nastavenie kompletného domáceho vykurovacieho systému spolu s teplovodným generátorom HL 353
  • 2 nezávislé vykurovacie okruhy:
    • podlahové kúrenie
    • nútený konvektor s ventilátorom, 2 radiátory
  • ovládacie zariadenia pre oba vykurovacie okruhy
  • návrh podlahového vykurovania s regulátorom a pohonom
    • teplotne riadený regulátor vykurovania (vonkajšia teplota) s trojcestným zmiešavacím ventilom
  • návrh systému vykurovania miestností s radiátormi
    • termostatický ventil
    • jednorúrkový radiátorový ventil
  • návrh systému vykurovania miestností s núteným konvektorom s regulátorom teploty
  • funkcie a dizajn komerčne dostupných komponentov vykurovacej techniky
  • meranie diferenčných tlakov, teplôt a prietokov
  • energetický výpočet a vyhodnotenie emitovaného vykurovacieho výkonu
  • čítanie a pochopenie symbolov a schém procesov

1 tréner
1 sada hadíc
1 sada nástrojov
1 sada inštruktážneho materiálu

požadovaný

Generátor teplej vody HL 353

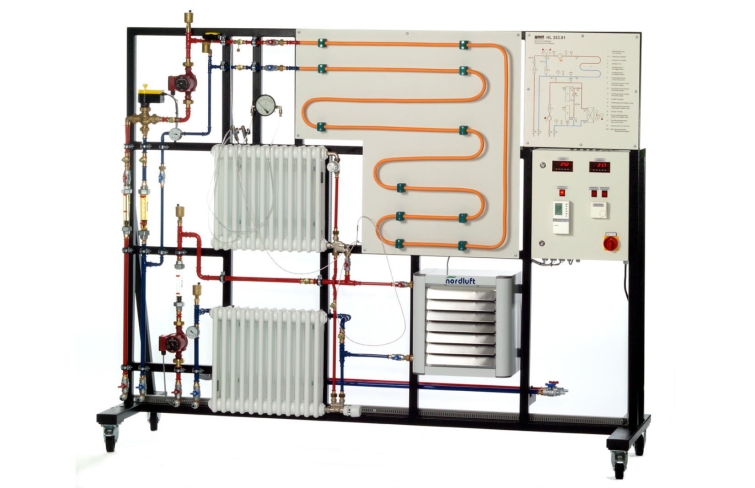

Pomocou trenažéra HL 353.01 spolu s generátorom teplej vody, napr. HL 353, je možné nastaviť kompletný systém vykurovania domácnosti. Teplá voda prechádza cez radiátory a ohrieva vzduch v miestnosti.

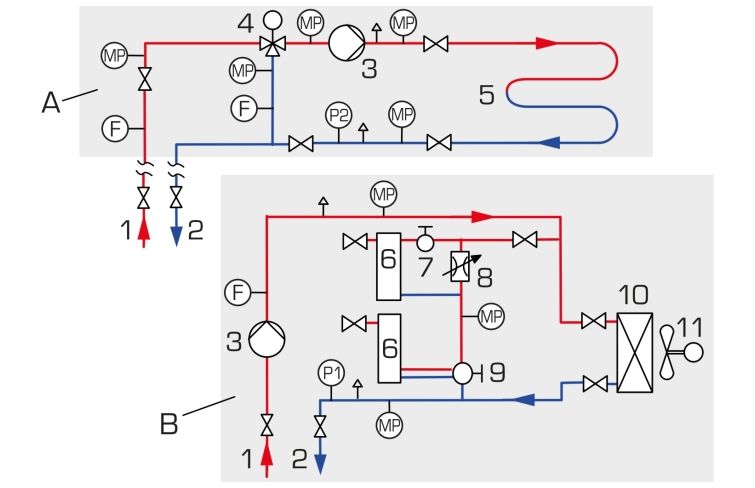

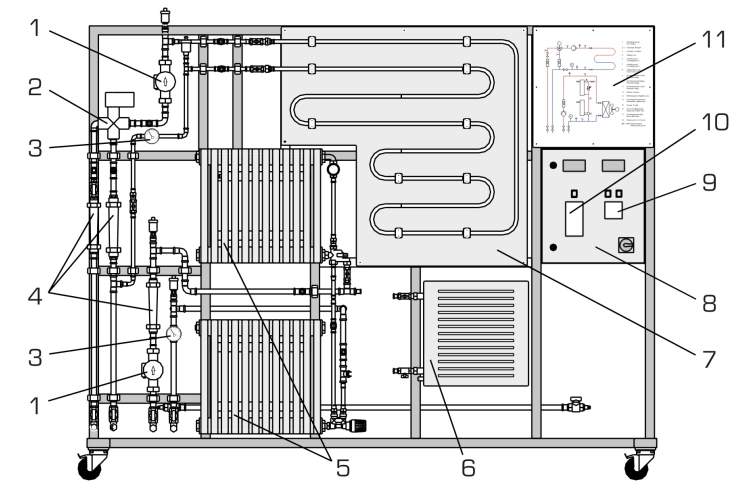

HL 353.01 obsahuje dva vykurovacie okruhy. Oba okruhy sú vybavené komerčne dostupnými riadiacimi zariadeniami vykurovacej techniky. Každý vykurovací okruh obsahuje obehové čerpadlo. Digitálny, teplotne vedený (vonkajšia teplota) regulátor vykurovania riadi vykurovací okruh (A) s podlahovým vykurovaním. Akčným členom je trojcestný zmiešavací ventil. Druhý vykurovací okruh (B) obsahuje nútený konvektor s regulátorom teploty, radiátor s termostatickým ventilom a radiátor s jednorúrkovým radiátorovým ventilom.

Trenažér je napájaný teplou vodou z napájacej jednotky HL 353 a je pripojený k prívodnému a spätnému prívodu pomocou hadíc s rýchlospojkami.

Meracie body pre teplotu, tlak, diferenčný tlak a prietok umožňujú výpočty a vyhodnotenie energie.

Špecifikácia
  1. spolu s generátorom teplej vody: nastavenie kompletného domáceho vykurovacieho systému s 2 nezávislými vykurovacími okruhmi
  2. vykurovací okruh (A) s podlahovým kúrením, obehovým čerpadlom, regulátorom vykurovania a 3-cestným zmiešavacím ventilom
  3. vykurovací okruh (B) s núteným konvektorom s ventilátorom, 2 radiátormi a obehovým čerpadlom
  4. 1 radiátor s termostatickým ventilom a 1 radiátor s 1-rúrkovým radiátorovým ventilom
  5. regulátor izbovej teploty pre ventilátor núteného konvektora
  6. meranie prietoku a tlaku
  7. 8 meracích bodov pre diferenčný tlak a teplotu (meranie teploty pomocou snímačov HL 353 )
  8. prípojky teplej vody s rýchlospojkami
Technické dáta

Podlahové kúrenie, Cu rúrky

  • dĺžka: 7500 mm
  • priemer trubky: 14 mm
  • Hrúbka steny: 0,8 mm
  • plniaci objem: 1,2L/m

Radiátor, oceľový

  • vykurovací výkon: 492W pri prívode 70°C, spiatočke 55°C a teplote okolia 20°C

Ohrievač vzduchu

  • vykurovací výkon: 7,14…9,32 kW pri prívode 90°C, spiatočke 70°C a vstupnej teplote 15°C
  • max. prietok: 1260m 3 /h

Pumpa

  • max. príkon: 60W
  • max. prietok: 3600L/h
  • max. hlava: 4m

Termostatický ventil: 5…26°C


Meracie rozsahy
  • tlak: 2x 0…1,6 bar
  • diferenčný tlak: 1x 0…0,25 bar
  • prietok: 1x 15…160L/h, 1x 100…1000L/h, 1x 20…250L/h

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 2500x760x2000 mm
Hmotnosť: cca. 185 kg
