HL 353 Generátor teplej vody

HL 353 Generátor teplej vody

  • nastavenie kompletného domáceho vykurovacieho systému spolu s HL 353.01 a/alebo HL 353.02
  • kotol s olejovým horákom, olejovou nádržou a ovládaním horáka
  • dizajn s vysokým praktickým významom s použitím komerčne dostupných komponentov vykurovacej techniky
  • nastavenie teplovodného vykurovacieho systému na vykurovanie miestností
  • funkcie a dizajn komerčne dostupných komponentov
  • kotol s olejovým horákom, ovládaním horáka a bezpečnostnými zariadeniami
  • meranie diferenčných tlakov a teplôt
  • spolu s HL 353.01 a/alebo HL 353.02
    • nastavenie kompletného vykurovacieho systému: obsluha, funkcia, riadenie, energetické vyhodnotenie a výpočet vykurovacieho výkonu
    • čítanie a pochopenie symbolov a schém procesov

1 tréner
1 manuál

požadovaný

HL 353.01 Porovnanie rôznych typov vykurovania
HL 353.02 Rozvod a regulácia tepla vo vykurovacích sústavách

voliteľné

HL 860 Analyzátor výfukových plynov

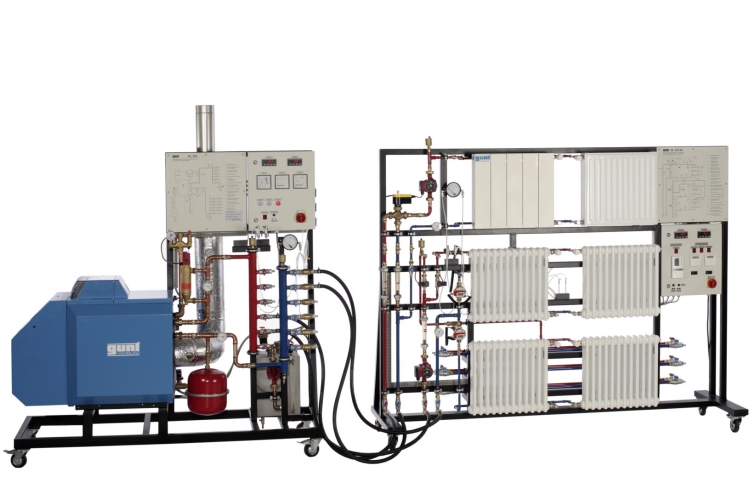

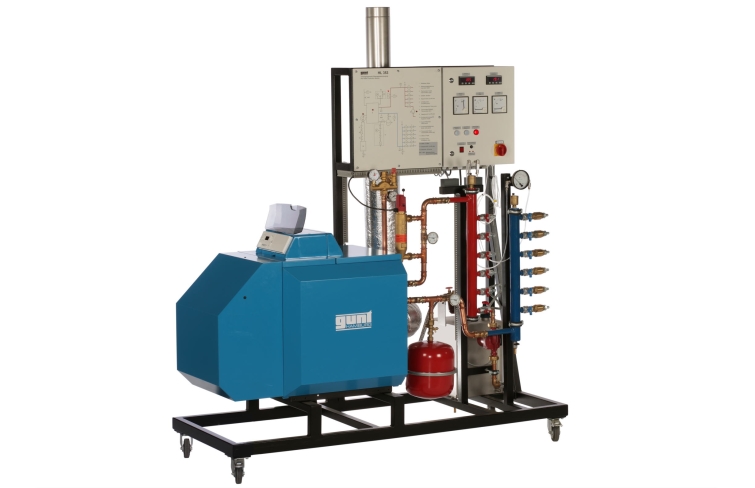

Teplovodný generátor HL 353 je napájacou jednotkou pre trenažéry HL 353.01 a HL 353.02 . Spolu s HL 353.01 a/alebo HL 353.02 je možné zriadiť kompletný domáci vykurovací systém. Všetky komponenty sú komerčne dostupné a majú veľký praktický význam.

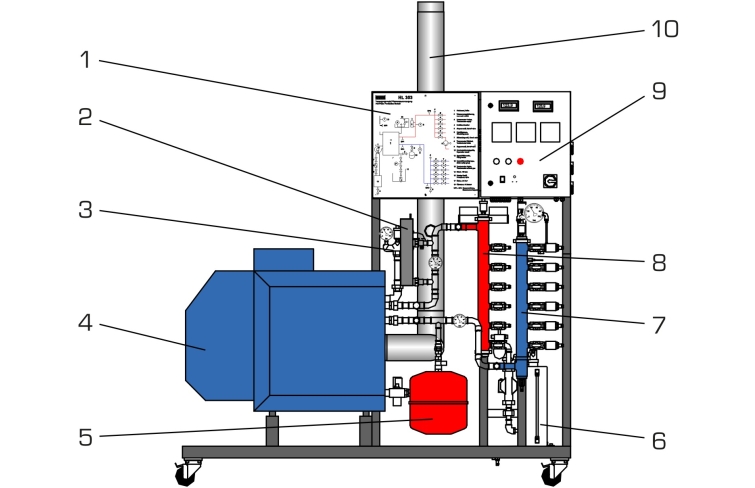

Kotol spolu s olejovým horákom, ovládaním horáka a potrebnými bezpečnostnými zariadeniami je hlavným prvkom napájacej jednotky. Palivo poskytuje olejová nádrž s čerpadlom a bezpečnostnými armatúrami. Trenažéry HL 353.01 a/alebo HL 353.02 sa pripájajú rýchlospojkami ku konektorom prívodu a spätného toku. Obehové čerpadlo v prívodnom toku zásobuje pripojené trenažéry horúcou vodou.

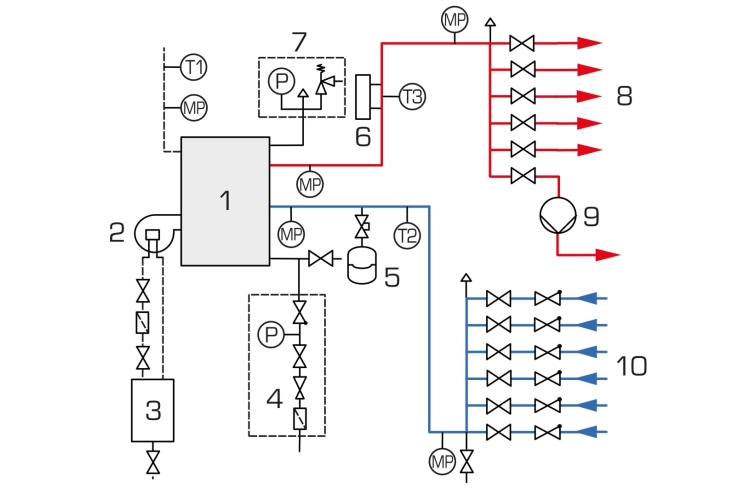

Číselníkové teplomery sú namontované na rôznych miestach napájacej jednotky. Potrubný systém obsahuje niekoľko meracích bodov. Teploty je možné merať pomocou dvoch snímačov; tlaky na určenie diferenčného tlaku možno merať pomocou manometra v týchto meracích bodoch.

Špecifikácia
  1. príprava teplej vody na vykurovanie miestností
  2. spolu s HL 353.01 a/alebo HL 353.02 : nastavenie kompletného domáceho vykurovacieho systému
  3. kotol s olejovým horákom, bezpečnostnou skupinou kotla, spínačom nízkej hladiny vody a obehovým čerpadlom v prívode
  4. olejová nádrž s čerpadlom a bezpečnostnými armatúrami
  5. 3 číselníkové teplomery
  6. 2 teplotné senzory a 1 diferenčný tlakový manometer na meranie teploty a tlaku v rôznych meracích bodoch
  7. prípojky teplej vody s rýchlospojkami
Technické dáta

Kotol

  • vykurovací výkon: 17…21kW
  • max. teplota vody: 75°C
  • obsah vody: 50L
  • max. prevádzkový tlak: 3 bar

Bezpečnostná skupina kotla podľa DIN 4751

  • 2,5 baru
  • 50 kW

Expanzná nádoba

  • kapacita: 12L
  • max. tlak: 3 bar

Obehové čerpadlo, prívodný prietok

  • max. príkon: 60W
  • max. prietok: 3600L/h
  • max. hlava: 4m

Nádrž na olej: 36L


Meracie rozsahy
  • teplota: 1x 0…300°C, 4x 0…100°C
  • diferenčný tlak: 0…2,5 bar

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1950x750x2400 mm
Hmotnosť: cca. 255 kg

Vyžaduje sa pre prevádzku

vedenie spalín ( DN 130 )
vodovodná prípojka, odtok
