HL 358 Tréningový panel na štúdium plynového horáku s núteným obehom vzduchu

HL 358 Tréningový panel na štúdium plynového horáku s núteným obehom vzduchu

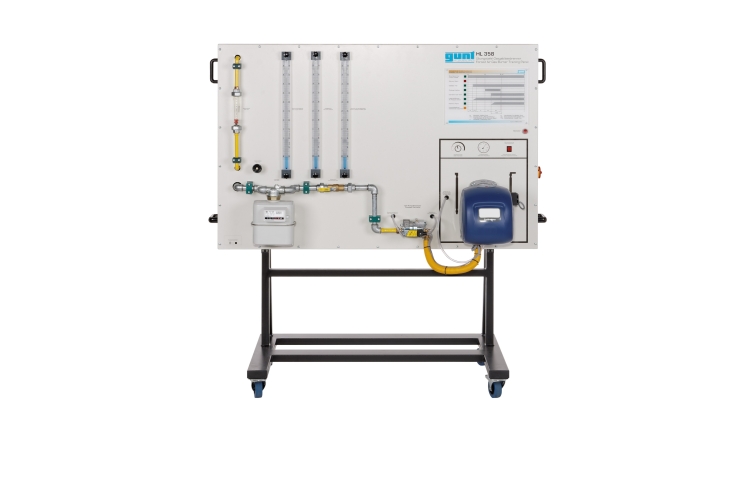

Na obrázku je znázornená podobná jednotka

Na obrázku je znázornená podobná jednotka

  • praktické nastavenie nominálnej záťaže
  • zobrazenie najdôležitejších prevádzkových tlakov
  • postupnosť ovládania horáka
  • bez rizika vďaka prevádzke so vzduchom
  • oboznámenie sa s komponentmi vykurovacích systémov
  • spustenie plynového horáka
  • nastavenie menovitého zaťaženia na plynovom horáku
  • vyhľadávanie a odstraňovanie chýb
  • výpočet prietoku plynu / prevádzkového objemu

1 tréner
1 CD so súborom Excel
1 sada nástrojov
1 manuál

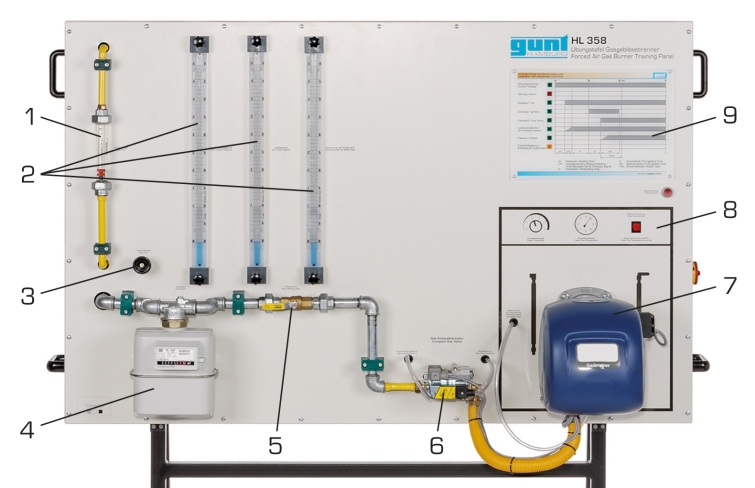

Trenažér obsahuje komerčne dostupný plynový horák s núteným obehom vzduchu. Prvky pre plynom riadený systém sú spojené do jednej kompaktnej armatúry.

Funkcia horáka je simulovaná pomocou vzduchu, čo umožňuje použitie jednotky v školiacich miestnostiach bez nebezpečenstva. Stlačený vzduch dodáva malý integrovaný kompresor.

Špecifikácia
  1. simulácia činnosti plynového horáka
  2. bezpečná prevádzka horáka so vzduchom
  3. membránové čerpadlo na vytváranie tlaku, čerpané médium: vzduch
  4. zobrazenie najdôležitejších prevádzkových tlakov
  5. indikácia chodu horáka pomocou blikajúceho svetla
  6. monitorovanie chodu horáka pomocou poistky plameňa
  7. EXCEL -súbor na výpočet prevádzkového objemu, ktorý je súčasťou dodávky
Technické dáta

Plynový horák

  • výkonová trieda: 15…45 kW

Regulátor tlaku plynu

  • vstupný tlak: 0,4 bar
  • výstupný tlak: 0,04 bar

Membránové čerpadlo

  • príkon: 70W
  • max. prietok: 70 l/min pri 230 mbar


Meracie rozsahy
  • prietok: 0,5…5,5 Nm 3 /h (vzduch)
  • tlak: 3x 0…60 mbar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1750x700x1850 mm
Hmotnosť: cca. 120 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
