HL 392C Bezpečnosť a ovládanie vo vykurovacích systémoch

HL 392C Bezpečnosť a ovládanie vo vykurovacích systémoch

  • školiteľ pre vyšetrovanie bezpečnostných armatúr vykurovacieho systému so zberom údajov
  • funkcie a prevádzkové správanie
    • bezpečnostný ventil
    • rýchločinný ventilačný ventil
    • bezpečnostné vypínanie tlaku
    • poistka proti tepelnému výboju
    • termostatický ventil
    • regulátor teploty
    • odlučovač vzduchu
    • prietokový spínač

1 tréner
1 zberná nádrž
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 manuál

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér pre prístup na web HL 392CW

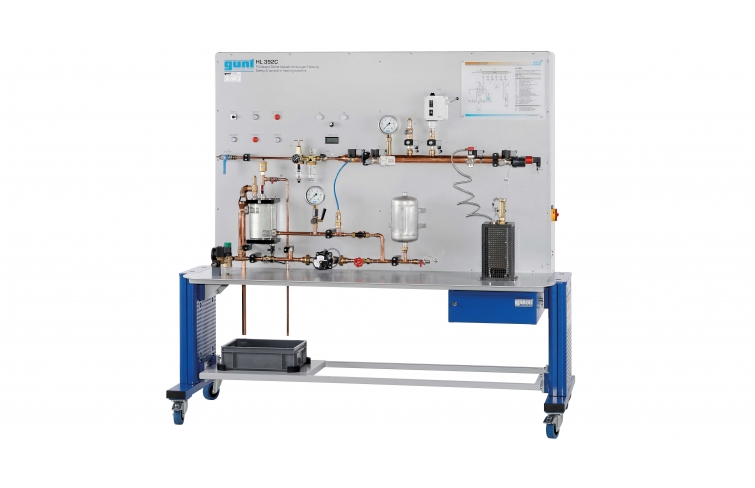

Pomocou trenažéra je možné skúmať a vyhodnocovať rôzne bezpečnostné a kontrolné zariadenia. Používajú sa typické priemyselné komponenty.

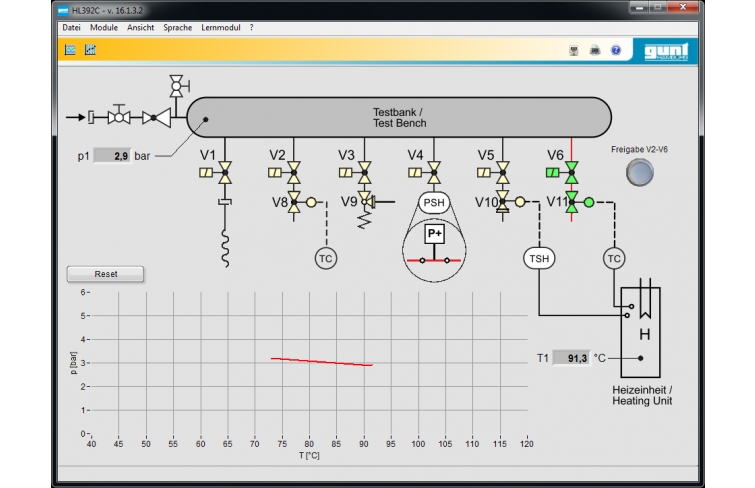

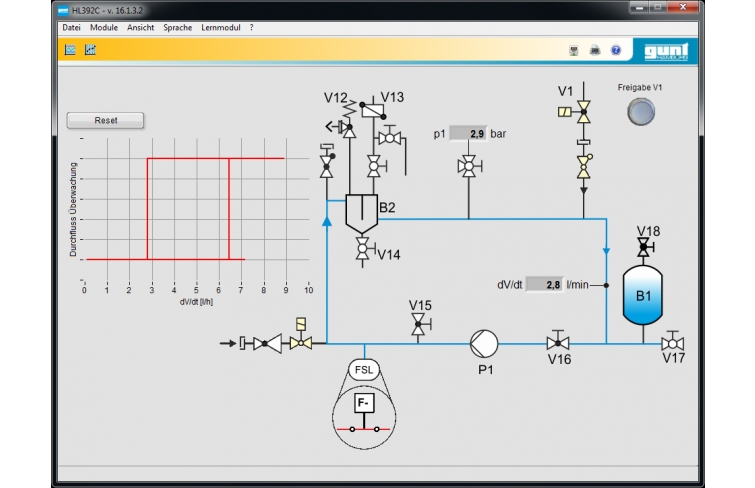

Namerané hodnoty sú prenášané priamo do PC cez USB , kde môžu byť analyzované pomocou priloženého softvéru, napr. znázornenie údajov v diagramoch.

Špecifikácia

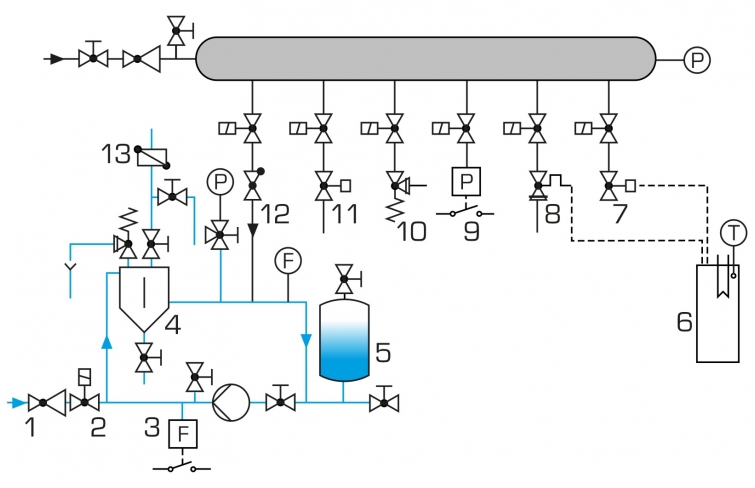

  1. prieskum vykurovacích bezpečnostných armatúr
  2. demonštrácia funkcie poistných armatúr s použitím stlačeného vzduchu: termostatický ventil, poistný tlakový vypínač, poistný ventil, regulátor teploty, poistka proti tepelnému úniku

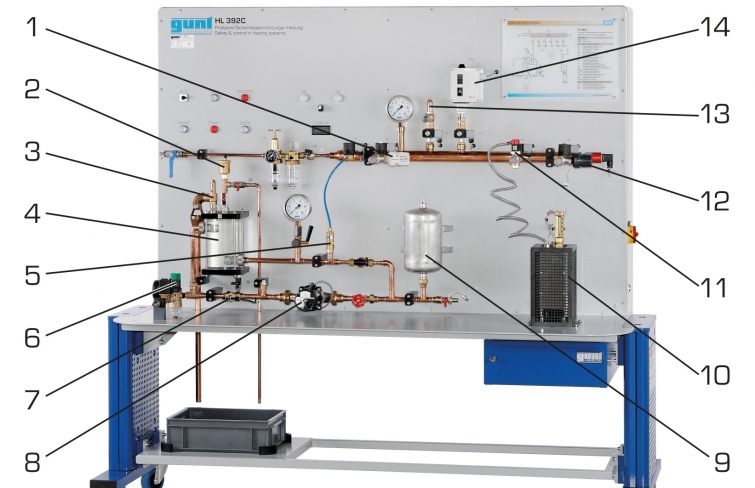

  3. ukážka funkcie poistných armatúr v uzavretom vodnom okruhu s obehovým čerpadlom a expanznou nádobou: odlučovač vzduchu, rýchločinný odvzdušňovací ventil, poistný ventil, prietokový spínač, redukčný ventil
  4. elektrický ohrievač pre tepelné bezpečnostné armatúry: regulátor teploty, poistka proti tepelnému úniku
  5. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Poistka proti tepelnému úniku

  • aktivovaný pri: 98 °C

Regulátor teploty: 70…100°C
Bezpečnostné vypínanie tlaku: 1…10 bar, nastaviteľné
Poistný ventil: 2,4 bar
Prietokový spínač: 7,7…13,4L/min (zvýšenie prietoku)
Redukčný ventil: 1,5…6bar
Ohrievač: 800W

Pumpa

  • príkon: 70W
  • max. prietok: 60L/min
  • max. hlava: 4m


Meracie rozsahy
  • prietok: 1…25 l/min
  • teplota: 0…160°C
  • tlak: 2x 0…10 bar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2010x820x1890 mm
Hmotnosť: cca. 210 kg

Vyžaduje sa pre prevádzku

stlačený vzduch: 3 bar
vodovodná prípojka, odtok
PC s Windows
