HL 500 Okamžitý plynový ohrievač

HL 500 Okamžitý plynový ohrievač

  • spôsoby nastavenia plynového horáka
  • simulácia dvanástich porúch
  • nastavenie plynového horáka volumetrickou metódou
  • metóda tlaku trysky na nastavenie plynového horáka
  • hľadanie chýb

1 tréner
1 sada hadíc
1 manuál

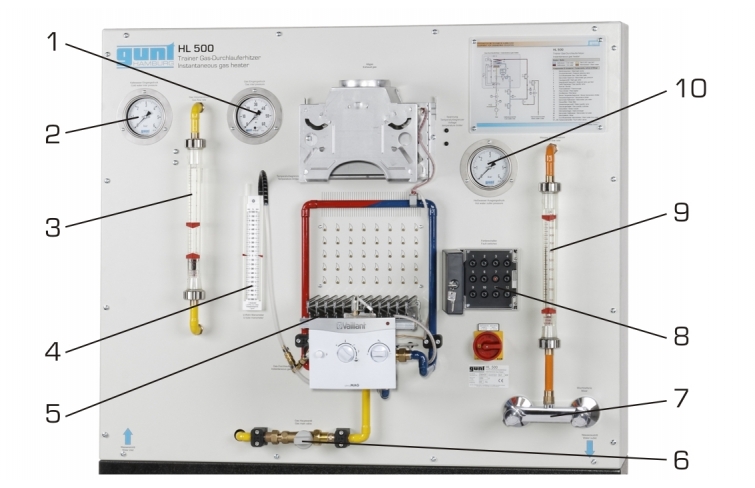

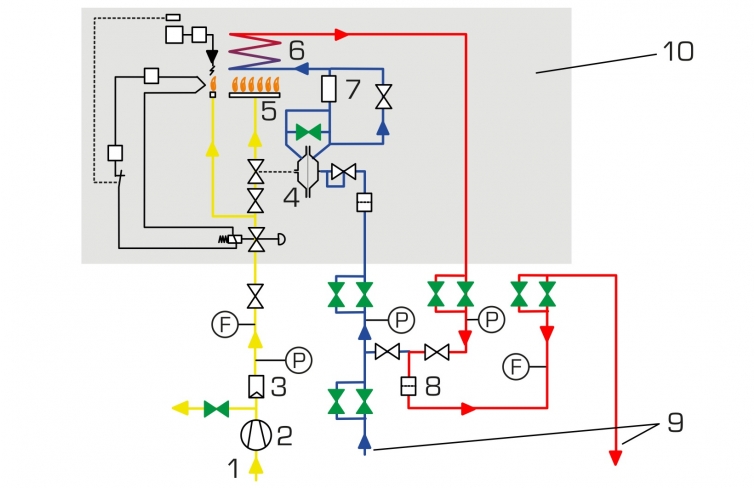

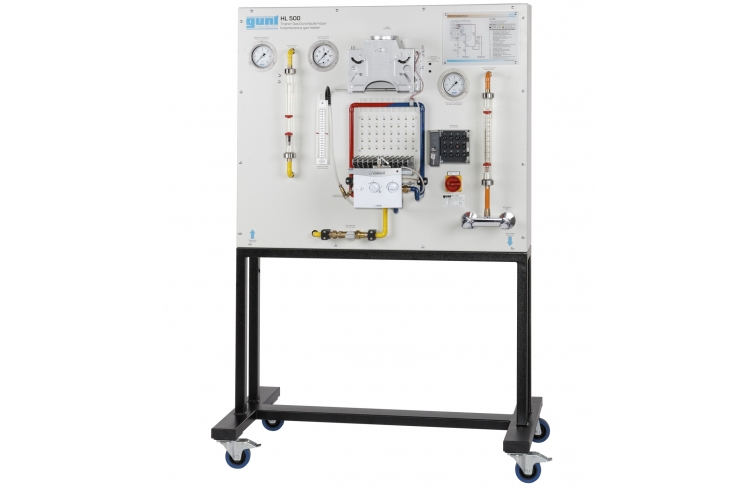

Kryt a výmenník tepla prietokového ohrievača boli odstránené, aby bolo možné jasne vidieť vnútorné komponenty. Z bezpečnostných dôvodov je trenažér ovládaný vzduchom. Plamene horákov sú simulované pomocou radu LED diód.

Membránové čerpadlo s regulátorom tlaku generuje stlačený vzduch potrebný na prevádzku pri správnom vstupnom tlaku. Všetky potrebné bezpečnostné funkcie, ako je zapálenie pilota, ochrana plameňa termočlánkom a teplotné vypnutie, sú elektronicky simulované pomocou PLC .

PLC je naprogramované tak, aby simulovalo celkovo dvanásť rôznych porúch.

Špecifikácia
  1. simulácia prietokového ohrievača plynu
  2. bezpečná prevádzka ohrievača pomocou vzduchu
  3. membránové čerpadlo na vytváranie tlaku
  4. PLC simulácia bezpečnostných funkcií
  5. simulácia 12 porúch pomocou PLC
Technické dáta

Prietokový ohrievač

  • menovitý tepelný výkon: 19,2kW

Membránové čerpadlo

  • max. prietok: 70L/min

Regulátor tlaku plynu: 16…28 mbar


Meracie rozsahy
  • tlak:
    • 0…6 bar (voda)
    • 0…60 mbar (plyn)
  • diferenčný tlak: 10-0-10 mbar
  • prietok:
    • 0,75… 7Nm3 /h (plyn)
    • 75…1000 l/h (voda)

230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza
230V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1650x800x1850 mm
Hmotnosť: cca. 100 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
