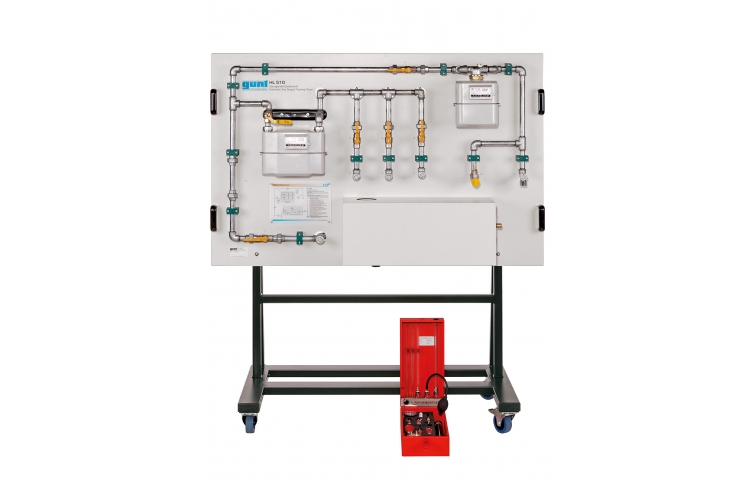

HL 510 Tréningový panel na štúdium prívodu plynu do domácnosti

HL 510 Tréningový panel na štúdium prívodu plynu do domácnosti

  • cvičenia na plynovodoch
  • simulácia netesností v potrubí
  • simulácia rôznych únikov
  • demonštrácia detekcie úniku
  • práca na plynových potrubiach
  • testovanie pred a po pripojení plynu v súlade s predpismi

1 tréner
1 zariadenie na kontrolu tesnosti plynových potrubí s predĺžením
1 sprej na detekciu úniku plynu
1 manuál

Experimenty sa vykonávajú so vzduchom. Na paneli je prípojka na stlačený vzduch so zásobníkom a redukčný ventil.

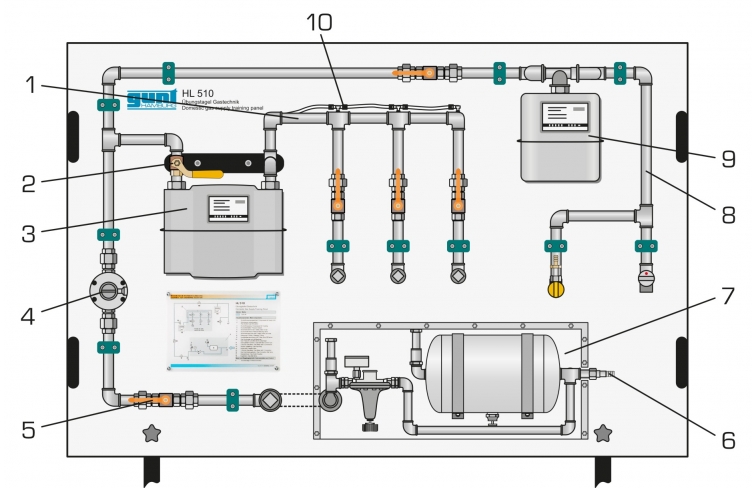

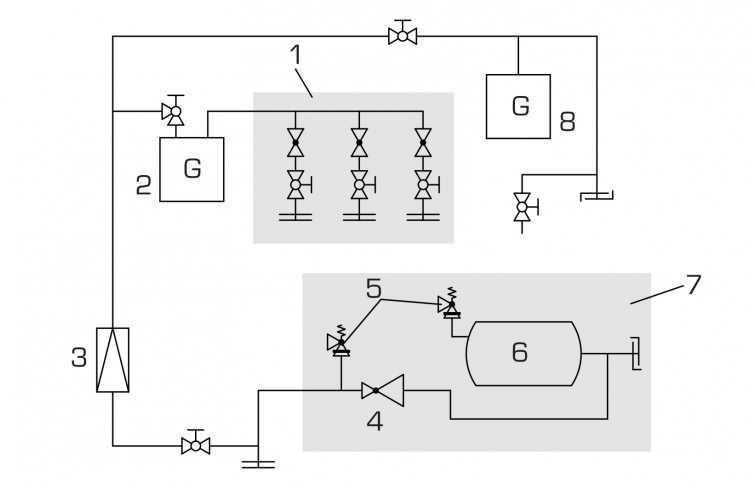

Trenažér má dva potrubné okruhy, ktoré je možné individuálne zvoliť. V jednom plynovom potrubí je možné simulovať rôzne netesnosti. Druhá čiara predstavuje normálne potrubie na prívod plynu. V každom riadku je osadený plynomer. Používajú sa typické priemyselné komponenty.

Zisťovanie netesností a inštalačné práce môže na plynovom potrubí vykonávať školený pracovník.

Špecifikácia
  1. Cvičenie na plynových potrubiach
  2. 2 individuálne voliteľné časti potrubia
  3. 1 plynomer s 1 prípojkou
  4. 1 plynomer s 2 prípojkami
  5. 1 časť potrubia na vyhľadávanie netesností
  6. 1 potrubný diel ako prívodné potrubie s plynovým hrdlom a plynovou prípojkou s guľovým ventilom
Technické dáta

Regulátor tlaku vzduchu

  • max. vstupný tlak: 10 bar
  • výstupný tlak: 0,01…0,6 bar

Regulátor tlaku plynu

  • vstupný tlak: 350 mbar
  • výstupný tlak: 20 mbar

Zariadenie na testovanie tesnosti: max. 500 mmWC

Rozmery a hmotnosť

DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 125 kg

Vyžaduje sa pre prevádzku

Prívod stlačeného vzduchu
