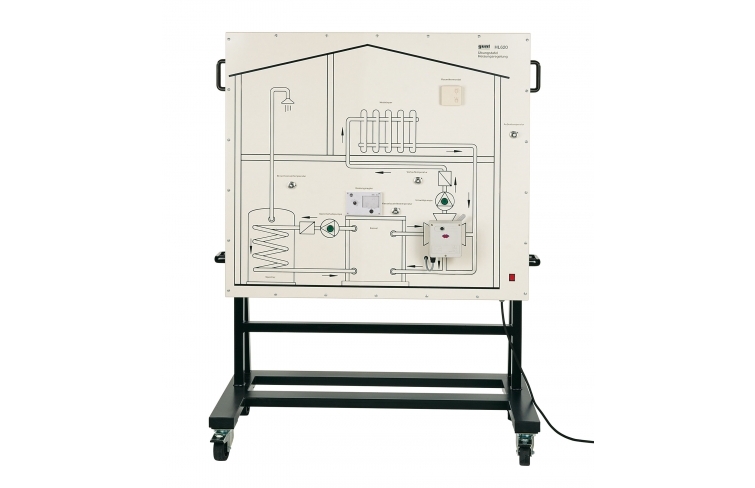

HL 620 Tréningový panel na štúdium ovládania domáceho kúrenia
Trenažér názorne demonštruje funkciu regulátora vykurovania. Elektronický regulátor, izbový termostat a zmiešavací ventil sú skutočné komponenty. Teplota vody, vnútornej a vonkajšej teploty sa nastavuje pomocou potenciometrov. Kontrolky indikujú funkciu čerpadiel a kotla.

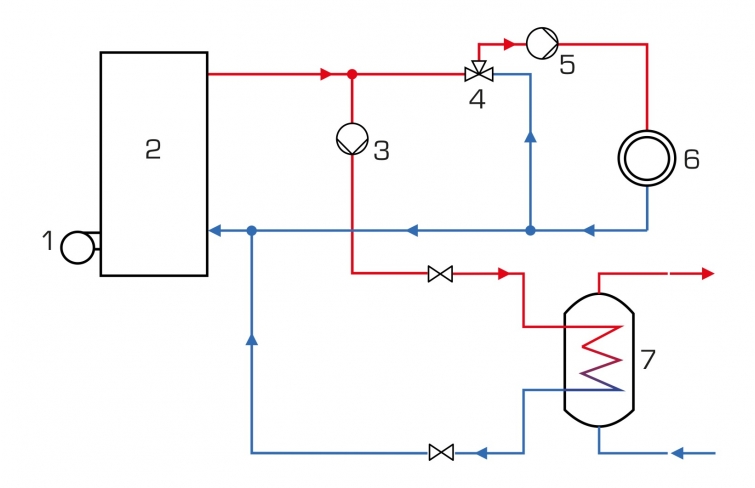

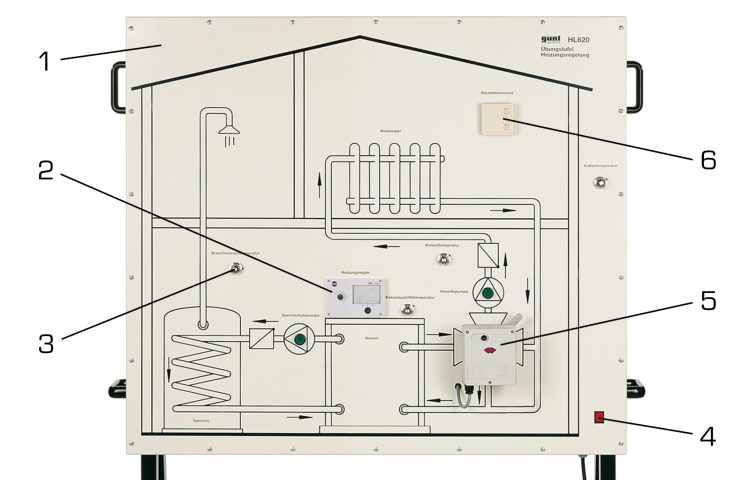

Komponenty sú jasne rozložené na schéme procesu, aby sa ukázali ich vzťahy. Systém reaguje rýchlo, pretože teplotné parametre sa nastavujú manuálne pomocou potenciometrov.
Špecifikácia
- trenažér pre digitálnu reguláciu kúrenia
- vlastné komponenty: servomotor, izbový termostat so snímačom teploty, regulátor kúrenia
- 4 otočné potenciometre na nastavenie požadovanej hodnoty teploty
- simulácia: čerpadiel, nádrže na úžitkovú vodu, radiátora, 3-cestného zmiešavacieho ventilu a spätného ventilu; symbolicky znázornené na paneli
Technické dáta
Servomotor pre 3-cestný zmiešavací ventil
- manuálna alebo automatická prevádzka
Nastaviteľné hodnoty teploty
- vonkajšie
- výstup z kotla
- prívodný prietok (vykurovací okruh)
- úžitkovej vody
Digitálny regulátor vykurovania
- riadené atmosférickými podmienkami
Meracie rozsahy
- teplota: -20…60°C
230V, 50Hz, 1 fáza
230 V, 60 Hz, 1 fáza, 120 V, 60 Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1400x700x1850 mm
Hmotnosť: cca. 75 kg
