HL 630 Účinnosť v tepelnej technike

  • trenažér s uzavretým vykurovacím okruhom
  • trenažér na mobilnom ráme
  • čerpadlá, ohrievač a ventilátor konvektora, ovládané cez PC
  • zoznámenie sa s vykurovacím okruhom
  • zoznámenie sa s reguláciou teploty
    • dvojbodový ovládač
    • PID regulátor
    • záznam krokovej odozvy
  • zaznamenávanie charakteristík armatúry a čerpadla
  • energetické bilancie
  • určenie účinnosti čerpadla z hydraulického výkonu a spotreby elektrickej energie
  • prenos tepla s konvektorom (výmenník tepla voda-vzduch s ventilátorom)
  • porovnanie obehových čerpadiel
    • konvenčné čerpadlo
    • čerpadlo riadené diferenčným tlakom

1 tréner
1 softvér GUNT + kábel USB
1 manuál

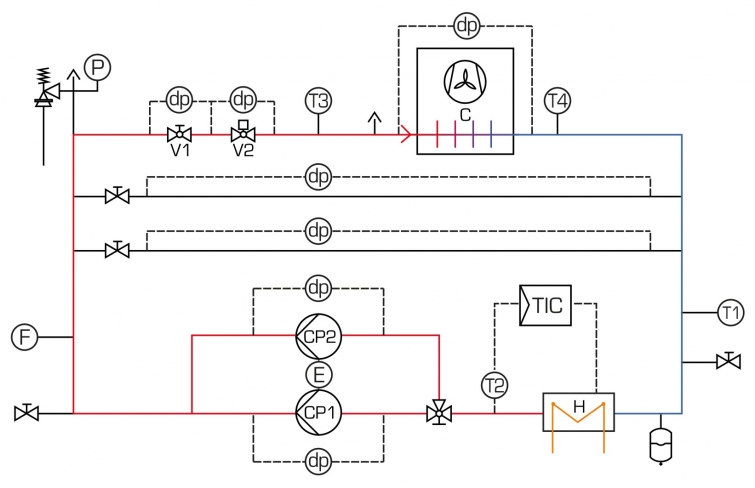

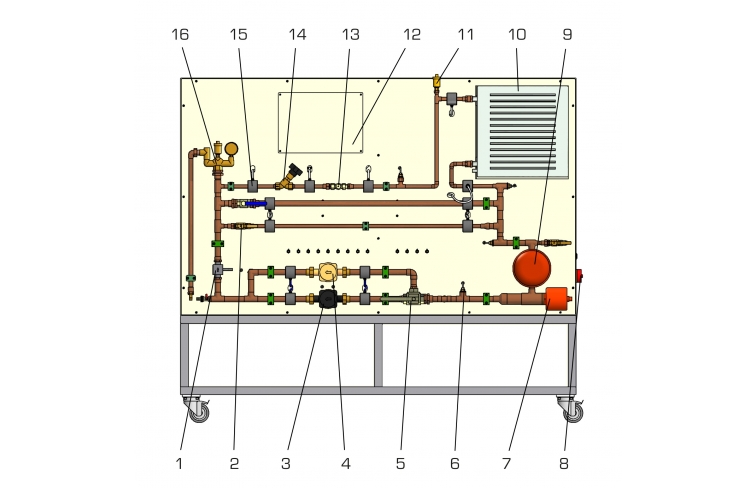

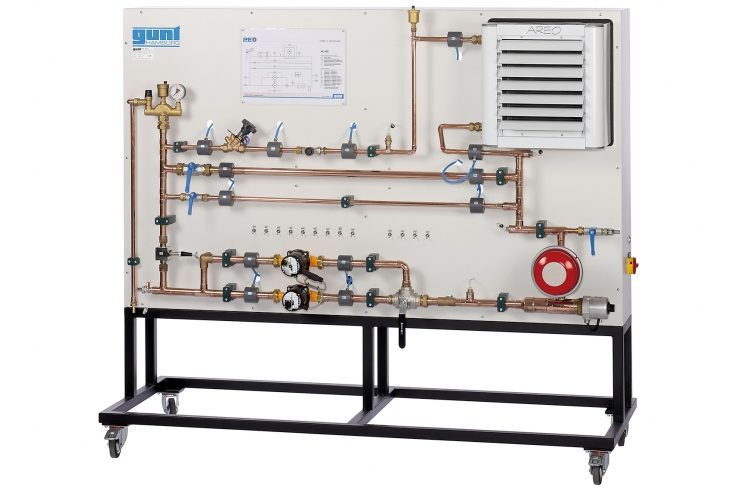

Trenažér obsahuje kompletný uzavretý vykurovací okruh s obehovým čerpadlom, elektrickým ohrievačom, konvektorom na odvod tepla, rôznymi potrubnými dielmi, armatúrami a bezpečnostnými zariadeniami.

Straty najdôležitejších armatúr možno určiť pomocou siedmich snímačov diferenčného tlaku. Riadiacu odozvu a energetický tok je možné vykresliť pomocou štyroch snímačov teploty, snímača prietoku a snímača efektívneho výkonu. Charakteristiky bežného obehového čerpadla a obehového čerpadla s riadeným diferenciálnym tlakom možno porovnať.

Namerané hodnoty sú prenášané priamo do PC cez USB a môžu byť spracované pomocou dodávaného softvéru. Obe obehové čerpadlá, ohrievač a ventilátor konvektora je možné ovládať cez PC.

Špecifikácia
  1. základy energeticky efektívnej vykurovacej techniky
  2. uzavretý vodný okruh s 2 obehovými čerpadlami, expanznou nádobou, ohrievačom a konvektorom
  3. dvojbodový a PID softvérový regulátor teploty: nastaviteľná referenčná veličina, hysterézia a PID parametre
  4. bezpečnostná skupina kotla podľa DIN 4751
  5. 7 snímačov diferenčného tlaku, 4 snímače teploty, 1 snímač efektívneho výkonu a 1 snímač prietoku
  6. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta

Klasické obehové čerpadlo

  • príkon: 140W
  • max. prietok: 5m 3 /h
  • max. hlava: 7m

Obehové čerpadlo s diferenčným tlakom

  • spotreba energie: 4…50W
  • max. prietok: 3,5 m 3 /h
  • max. hlava: 6m

Elektrický ohrievač: 2000W
Expanzná nádoba: 2L

Softvérový ovládač

  • nastaviteľná referenčná veličina: 0…80°C


Meracie rozsahy
  • diferenčný tlak: 5x 0…600 mbar, 2x 0…100 mbar
  • teplota: 0…100°C
  • prietok: 0…50L/min
  • efektívny výkon: 0…200W

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 2000x750x1760 mm
Hmotnosť: cca. 150 kg

Vyžaduje sa pre prevádzku

PC s Windows
