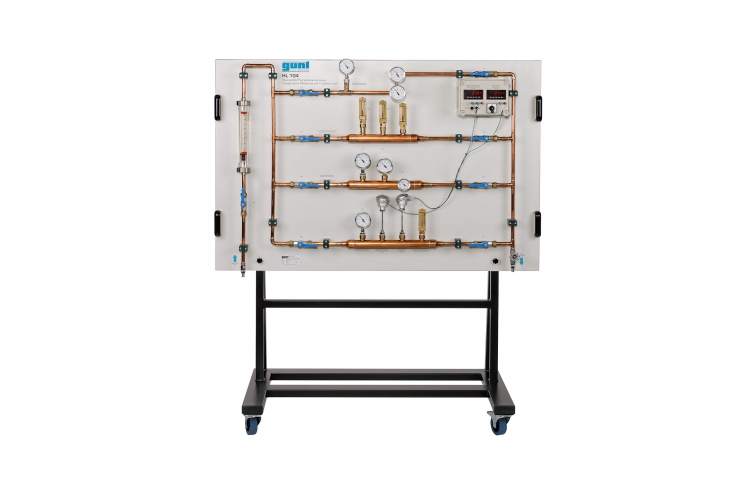

HL 104 Panel na tréning merania teploty
- skúmanie rôznych metód merania teploty
- štyri rôzne meracie úseky
- meracie úseky je možné voliť guľovými ventilmi
- vodovodné prípojky realizované pomocou rýchlospojok
- funkcia, typ konštrukcie a aplikácie bimetalových číselníkových teplomerov
- funkcia, typ konštrukcie a aplikácie kvapalinových expanzných teplomerov, odporových teplomerov a termočlánkov
- presnosť merania, citlivosť a chyby merania rôznych teplomerov
- spôsoby inštalácie, chyby inštalácie a reakcie
1 tréner
1 sada hadíc
1 manuál
Pomocou guľových ventilov je možné individuálne zvoliť štyri meracie úseky s rôznymi teplomermi. Teploty namerané odporovým teplomerom a termočlánkom sa zobrazujú digitálne. Bimetalový číselník a teplomery v skle sú priamo indikačné prístroje a dopĺňajú prezentované meracie metódy.
Je možné skúmať odozvu meracích zariadení pre rôzne prietoky. Prietok sa meria rotametrom. Je možné skúmať vplyv rôznych inštalačných polôh a metód na presnosť merania.
Špecifikácia
- skúmanie 4 rôznych metód merania teploty v rozsahu od 0…60°C: odporový teplomer Pt100, termočlánok typu K, bimetalový číselníkový teplomer a kvapalinový expanzný teplomer
- 4 rôzne meracie úseky, možno individuálne zvoliť pomocou guľových ventilov
- 2 digitálne displeje pre snímače teploty
- meranie prietoku rotametrom
- vodovodné prípojky realizované pomocou rýchlospojok
Technické dáta
Meracie rozsahy
- prietok: 150…1600L/h
- teplota:
- 0…60°C (bimetalový číselníkový teplomer)
- 0…60°C (kvapalný expanzný teplomer)
- -50…400 °C (Pt100)
- 0…1200°C (termočlánok typ K)
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 100 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, prívod teplej vody: 1500L/h, odtok
Vedomosti
Prehľad produktov
![Domáca vykurovacia technika, základné experimenty pre tréning](/images/wissen_thumbs/91_en-GB.jpg)
Domáca vykurovacia technika, základné experimenty pre školenie Pdf
Návrh laboratória
![Návrh inštalatérskeho laboratória](/images/wissen_thumbs/255_en-GB.jpg)
Návrh inštalatérskeho laboratória Pdf
HL 104
![](/images/datasheet/405/HL-104-Temperature-measurement-training-panel-products_list_small-gunt-405-foto_totale.jpg)

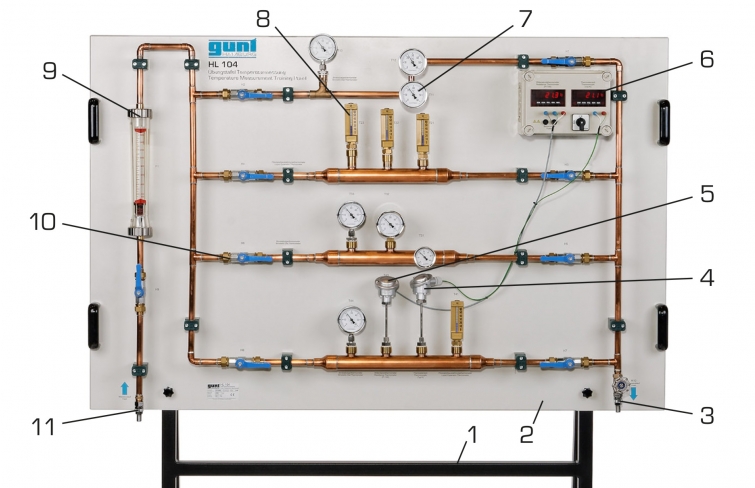

![1 rám, 2 panely, 3 vypúšťací kohútik, 4 termočlánky typu K, 5 odporový teplomer typu Pt100, 6 digitálnych displejov pre Pt100 a termočlánok typu K, 7 bimetalových číselníkových teplomerov, 8 kvapalinových expanzných teplomerov, 9 rotametrov, 10 guľových ventilov, 11 vody spojenie](/images/datasheet/405/HL-104-Temperature-measurement-training-panel-products_list_small-gunt-405-zeichnung.jpg)
