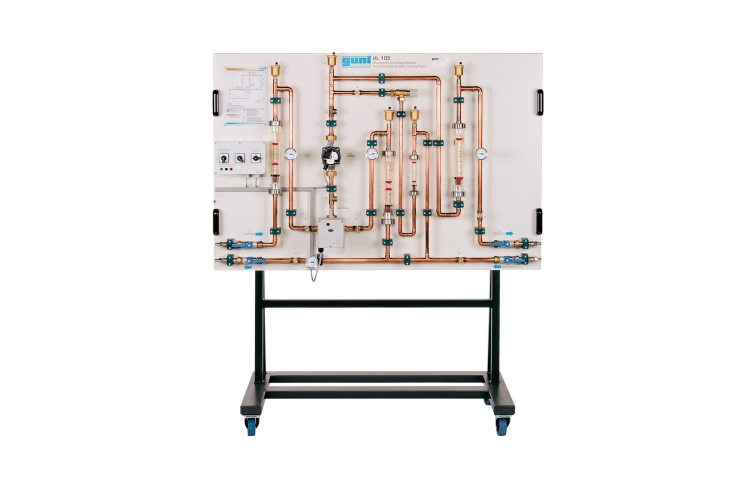

HL 105 Tréningový panel na štúdium trojcestného zmiešavacieho ventilu

HL 105 Tréningový panel na štúdium trojcestného zmiešavacieho ventilu

  • školiteľ o vykurovacích systémoch a inštalatérstve
  • funkcia trojcestného zmiešavacieho ventilu
  • v spojení s ďalšími trenažérmi zo série HL 100 je možné nastavenie kompletného vykurovacieho systému
  • funkcia a prevádzkové správanie trojcestného zmiešavacieho ventilu
  • vplyv zmiešavacieho pomeru na prietok krmiva alebo teplotu cirkulačného prúdu
  • vplyv nastavenia mixéra na prietok
  • v spojení s ďalšími tréningovými panelmi radu HL 100 je možné zostaviť kompletný vykurovací systém.

1 tréner
1 manuál

voliteľné

Radiátory
Školiaci panel HL 112 Radiátor
alebo
HL 305 Hydronické vyváženie radiátorov
Vykurovací kotol
HL 350 demonštrátor olejového horáka
alebo
HL 351 Vykurovací kotol pre domácnosť

Trenažér bol navrhnutý pre študentov kúrenárskych a inštalatérskych prác.

Trojcestný zmiešavací ventil vo vykurovacom systéme riadi cirkuláciu a teplotu prívodu vody prúdiacej vo vykurovacom systéme. Čerpadlo cirkuluje vodu v potrubnom systéme. Diferenčný tlak v potrubnom systéme je obmedzený pomocou poistného ventilu. Bimetalové teplomery ukazujú teploty na všetkých relevantných miestach vykurovacieho okruhu.

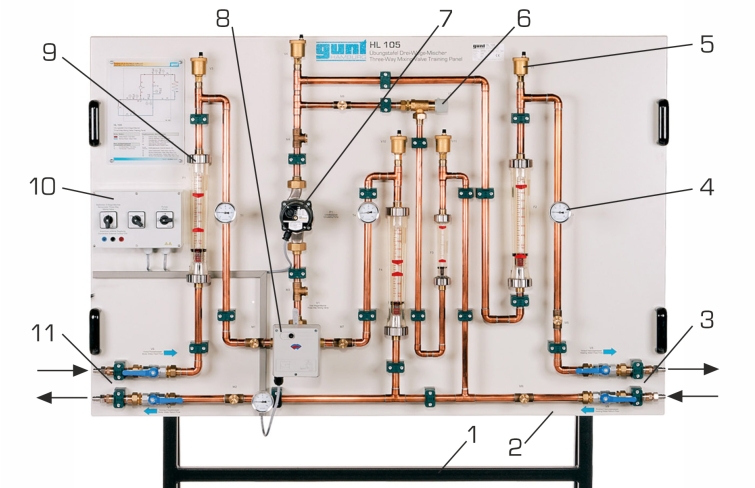

Špecifikácia
  1. školiteľ o vykurovacích systémoch a inštalatérstve
  2. 3-cestný zmiešavací ventil DN 20
  3. obehové čerpadlo
  4. 4 rotametre
  5. 4 bimetalové teplomery
  6. 2 prípojky vykurovacej vody DN 15
  7. 2 vodovodné prípojky pre kotol DN 15
  8. 1 prepúšťací ventil diferenčného tlaku
  9. vodovodné prípojky realizované pomocou rýchlospojok
Technické dáta

Pumpa

  • príkon: 70W
  • max. prietok: 60L/min
  • max. hlava: 4m

Trojcestný zmiešavací ventil

  • uhol nastavenia: 90°
  • otváracia doba: 100s


Meracie rozsahy
  • prietok:
    • 3x 150…1700 l/h
    • 1x 40…400 l/h
  • teplota: 0…100°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 112 kg

Vyžaduje sa pre prevádzku

prívod teplej vody: 1800L/h, prípojka studenej vody, odtok
