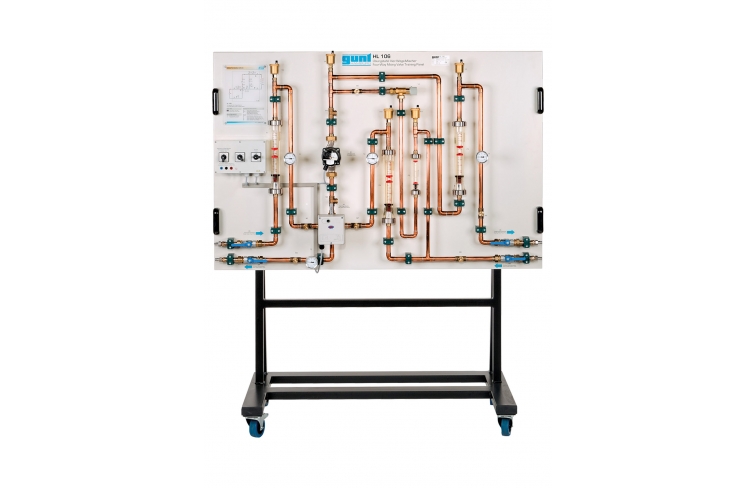

HL 106 Tréningový panel na štúdium štvorcestného zmiešavacieho ventilu

HL 106 Tréningový panel na štúdium štvorcestného zmiešavacieho ventilu

  • školiteľ o vykurovacích systémoch a inštalatérstve
  • funkcia štvorcestného zmiešavacieho ventilu
  • v spojení s ďalšími trenažérmi zo série HL 100 je možné nastavenie kompletného vykurovacieho systému
  • funkcia a prevádzkové správanie štvorcestného zmiešavacieho ventilu
  • vplyv zmiešavacieho pomeru na prívod a teplotu cirkulačného prúdu
  • vplyv nastavenia mixéra na prietok
  • v spojení s ďalšími trenažérmi radu HL 100 je možné zostaviť kompletný vykurovací systém.

1 tréner
1 manuál

voliteľné

Radiátory
Školiaci panel HL 112 Radiátor
alebo
HL 305 Hydronické vyváženie radiátorov
Vykurovací kotol
HL 350 demonštrátor olejového horáka
alebo
HL 351 Vykurovací kotol pre domácnosť

Trenažér bol navrhnutý pre kúrenárov a inštalatérov.

Štvorcestný zmiešavací ventil vo vykurovacom systéme riadi teplotu cirkulácie a prívodu vody prúdiacej vo vykurovacom systéme a teplotu spiatočky kotla. Je možné doplniť potrebnú teplú vodu a pripojiť radiátory. Diferenčný tlak v potrubnom systéme je obmedzený pomocou poistného ventilu. Bimetalové teplomery ukazujú príslušné teploty.

Špecifikácia
  1. školiteľ o vykurovacích systémoch a inštalatérstve
  2. 4-cestný zmiešavací ventil DN 20
  3. obehové čerpadlo
  4. 4 rotametre
  5. 4 bimetalové teplomery
  6. 2 prípojky vykurovacej vody DN 15
  7. 2 vodovodné prípojky pre kotol DN 15
  8. 1 prepúšťací ventil diferenčného tlaku
  9. vodovodné prípojky realizované pomocou rýchlospojok
Technické dáta

Pumpa

  • príkon: 60W
  • max. prietok: 60L/min
  • max. hlava: 4m

Štvorcestný zmiešavací ventil

  • uhol nastavenia: 90°
  • otváracia doba: 2 min


Meracie rozsahy
  • prietok:
    • 3x 150…1600 l/h
    • 1x 0…440 l/h
  • teplota: 0…100°C

230V, 50Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1660x700x1860 mm
Hmotnosť: cca. 112 kg

Vyžaduje sa pre prevádzku

pripojenie vody na 170 0L/h, odtok

Vedomosti
Prehľad produktov
Domáca vykurovacia technika, základné experimenty pre školenie Pdf
Príslušenstvo
HL 106
