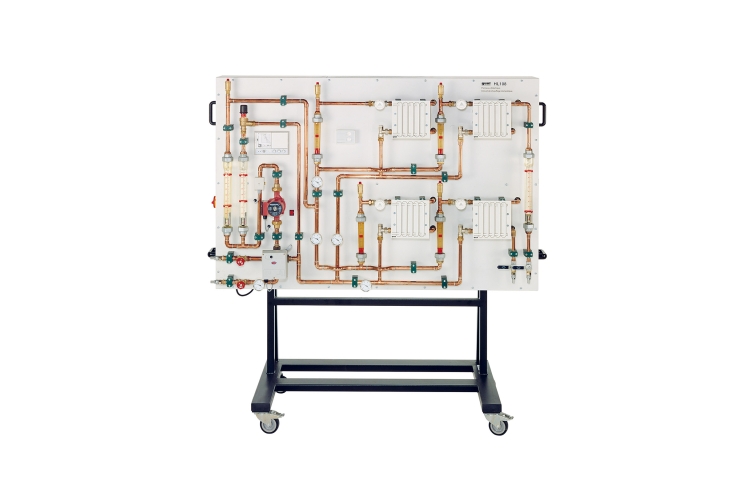

HL 108 Tréningový panel na štúdium vykurovacieho okruhu pre domácnosti

HL 108 Tréningový panel na štúdium vykurovacieho okruhu pre domácnosti

  • školiteľ o vykurovacích systémoch a inštalatérstve
  • funkcie systému ústredného kúrenia
  • vysoká úroveň relevantnosti pre prax vďaka použitiu bežne dostupných komerčných komponentov
  • oboznámenie sa so systémom ústredného kúrenia a jeho komponentmi
  • hydraulické vyváženie radiátorov
  • funkciu a prevádzkové správanie obehového čerpadla
  • funkcie a prevádzkové správanie regulátora vykurovania
  • funkcia a prevádzkové správanie štvorcestného zmiešavacieho ventilu

1 tréner
1 manuál

Čerpadlo cirkuluje vodu cez štyri radiátory. Teplota radiátorov sa nastavuje pomocou termostatických ventilov.

Digitálny regulátor udržiava konštantnú teplotu v miestnosti pohonom štvorcestného zmiešavacieho ventilu. Tento ventil nastavuje teplotu spiatočky kotla a prívodu. Prípojky studenej vody umožňujú odvádzanie vznikajúceho tepla. Diferenčný tlak v potrubnom systéme je obmedzený pomocou poistného ventilu. Teploty je možné odčítať na bimetalových teplomeroch.

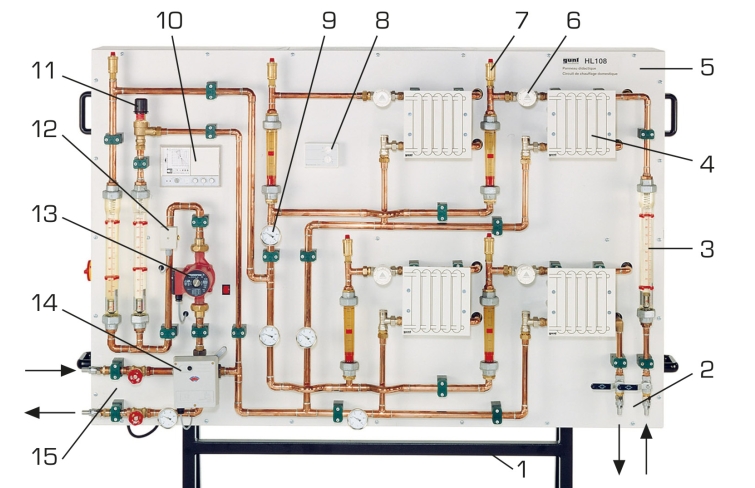

Špecifikácia
  1. školiteľ pre vykurovaciu techniku
  2. regulátor vykurovania so spätnou väzbou teploty prívodu
  3. štvorcestný zmiešavací ventil DN 20
  4. obehové čerpadlo
  5. 7 rotametrov
  6. 4 doskové výmenníky tepla ako radiátory
  7. 5 bimetalových teplomerov
  8. 2 prípojky studenej vody DN 15
  9. 2 vodovodné prípojky pre kotol DN 15
  10. 1 prepúšťací ventil diferenčného tlaku
Technické dáta

Pumpa

  • príkon: 60W
  • max. prietok: 60L/min
  • max. hlava: 4m

Radiátor

  • doskový výmenník tepla s 8 doskami
  • výkon: 3kW

Regulátor vykurovania so spätnou väzbou teploty prívodu

  • vstupy: 2 teplotné senzory


Meracie rozsahy
  • teplota: 0…100°C
  • prietok:
    • 4x 0…400 l/h
    • 1x 0…1000 l/h
    • 2x 150…1600 l/h

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1800x700x1780 mm
Hmotnosť: cca. 100 kg

Vyžaduje sa pre prevádzku

prípojka studenej a teplej vody: 1700L/h
