HL 109 Tréningový panel na štúdium ochranných zariadení

HL 109 Tréningový panel na štúdium ochranných zariadení

  • školiteľ o vykurovacích systémoch a inštalatérstve
  • funkciu bezpečnostných zariadení
  • testovaná tlaková nádoba
  • funkcia poistných ventilov
  • funkcie a usporiadanie systému bezpečnostných zariadení
  • funkcia poistky proti tepelnému výboju

1 tréner
1 sada hadíc
1 manuál

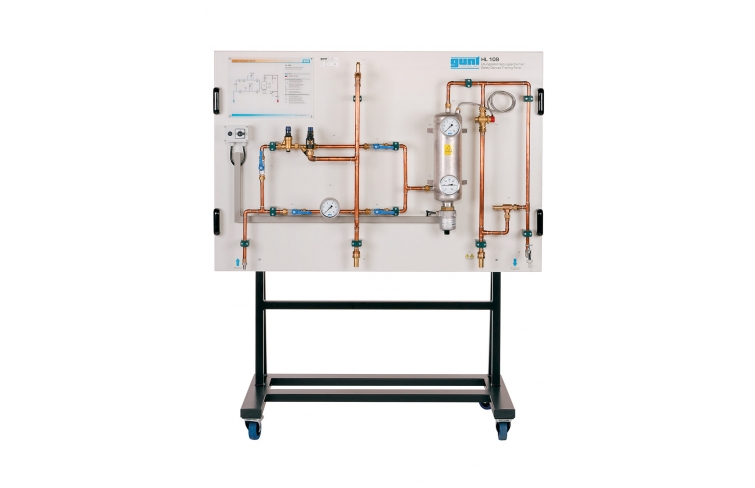

Na paneli trenažéra je namontovaná elektricky vyhrievaná tlaková nádoba. Nádobu je možné plniť cez rôzne časti potrubia. Jeden potrubný úsek je vybavený systémom bezpečnostných zariadení na ochranu utesneného ohrievača vody. Tlaková nádoba je vybavená aj tepelnou poistkou proti výboju, ktorá ústi do odfukovacieho potrubia.

Pri prekročení nastavenej úrovne tlaku alebo teploty sa aktivujú bezpečnostné zariadenia. Zobrazuje sa tlak a teplota v systéme.

Špecifikácia

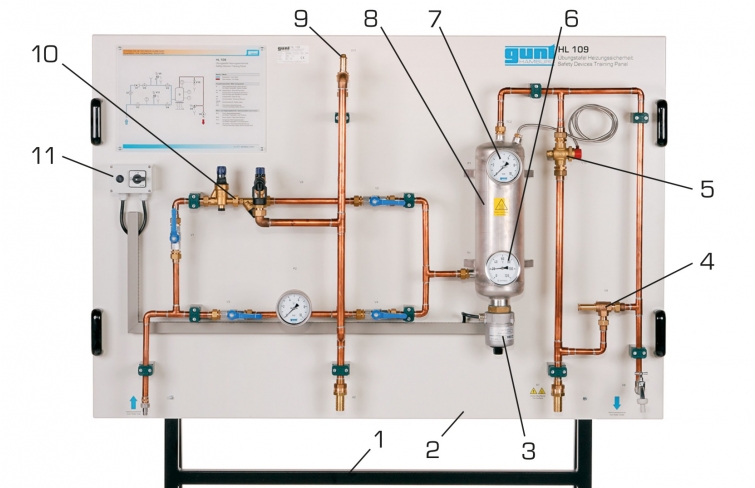

  1. školiteľ o vykurovacích systémoch a inštalatérstve
  2. tlaková nádoba
  3. závitové vykurovacie teleso so spínacou skriňou
  4. 2 manometre s pružinovou trubicou
  5. 1 bimetalový teplomer
  6. poistka proti tepelnému výboju
  7. 1 systém bezpečnostných zariadení s redukčným ventilom, uzatváracím ventilom, skúšobnými prípojkami a spätným ventilom, prípojkou manometra a poistným ventilom
  8. 2 vyfukovacie potrubia, 1 plniaca trubica, 1 odtok
Technické dáta

Tlaková nádoba vyrobená z ocele (1.4541)

  • objem: cca. 5L
  • max. prevádzkový tlak: 7,8 bar

Závitové vykurovacie teleso

  • výkon: 3kW
  • ochranný systém: IP65

Tepelná poistka: aktivovaná pri 95°C
Rozsah nastavenia redukčného ventilu: 1,5…6bar


Meracie rozsahy
  • tlak: 0…10 bar
  • teplota: 0…120°C

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza

Rozmery a hmotnosť

DxŠxV: 1660x700x1850 mm
Hmotnosť: cca. 105 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
