ET 400 Chladiaci okruh s nastaviteľným zaťažením

ET 400 Chladiaci okruh s nastaviteľným zaťažením

  • chladiaci okruh s vodným okruhom ako záťažou
  • definované chladiace zaťaženie prostredníctvom riadenej teploty vody
  • zobrazenie všetkých relevantných hodnôt
  • dynamické zaznamenávanie hmotnostného prietoku chladiva

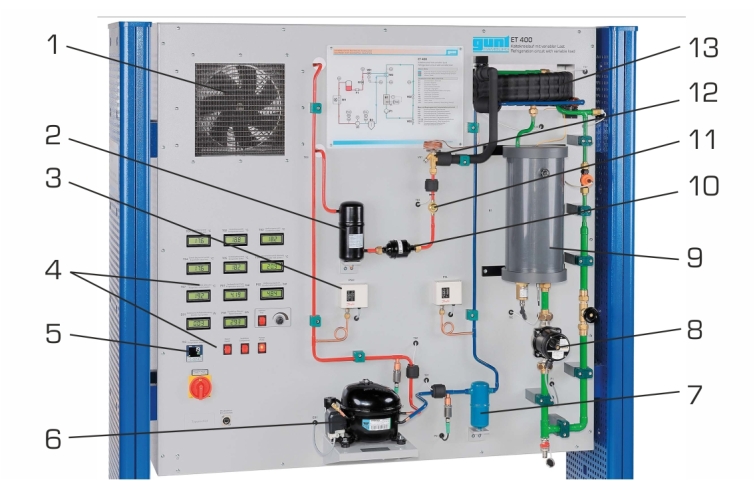

  • dizajn a komponenty chladiaceho systému
    • kompresor
    • kondenzátor
    • termostatický expanzný ventil
    • výparník
    • tlakový spínač

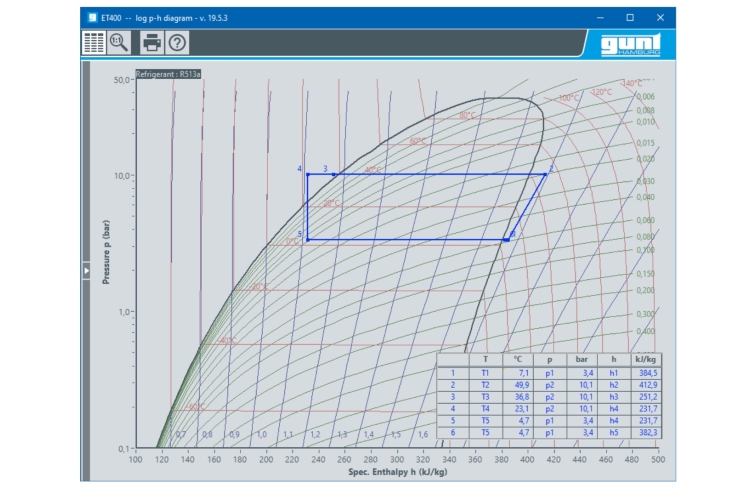

  • znázornenie termodynamického cyklu v log ph diagrame
  • stanovenie dôležitých charakteristických premenných
    • koeficient výkonnosti
    • chladiaci výkon
    • práca kompresora
  • prevádzkové správanie pri zaťažení

trenažér, softvér GUNT + USB kábel, sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
ET 400W Web Access Software

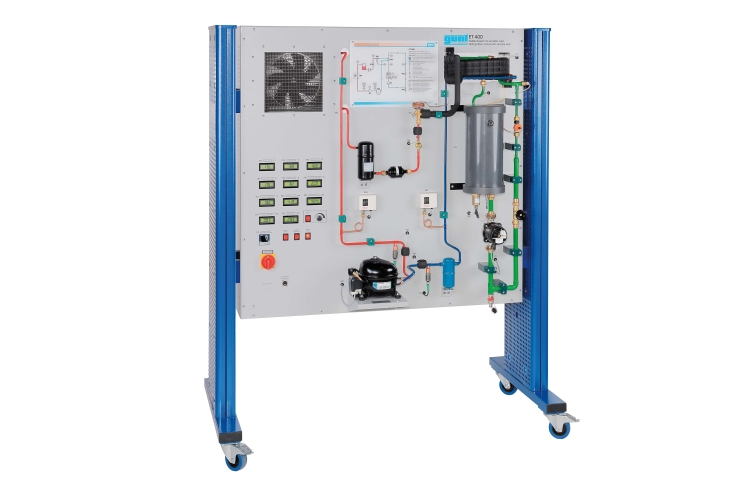

ET 400 skúma chladiaci okruh pod nastaviteľnou záťažou. Chladiaci okruh pozostáva z kompresora, kondenzátora s ventilátorom, termostatického expanzného ventilu a koaxiálneho špirálového výmenníka tepla ako výparníka. Ako záťaž slúži vodný okruh pozostávajúci z nádrže s ohrievačom a čerpadla. Teplota v nádrži sa nastavuje regulátorom.

Účelom tohto chladiaceho okruhu je výroba studenej vody. Voda preteká cez plášť koaxiálneho špirálového výmenníka tepla, odovzdáva teplo chladivu a tým sa ochladzuje.

Všetky relevantné namerané hodnoty sú zaznamenávané snímačmi. Súčasný prenos nameraných hodnôt do softvéru na zaznamenávanie údajov umožňuje jednoduchú analýzu a znázornenie procesu v log ph diagrame. Softvér GUNT poskytuje presné údaje o stave chladiva, ktoré sa používajú na presný výpočet hmotnostného prietoku chladiva. Výpočet teda poskytuje oveľa presnejší výsledok ako meranie pomocou konvenčných metód. Softvér tiež zobrazuje kľúčové charakteristické premenné procesu, ako je pomer tlaku kompresora a koeficient výkonu.

Prehľadne usporiadané komponenty pomáhajú pochopiť.

Špecifikácia
  1. skúmanie chladiaceho okruhu s vodným okruhom ako záťažou

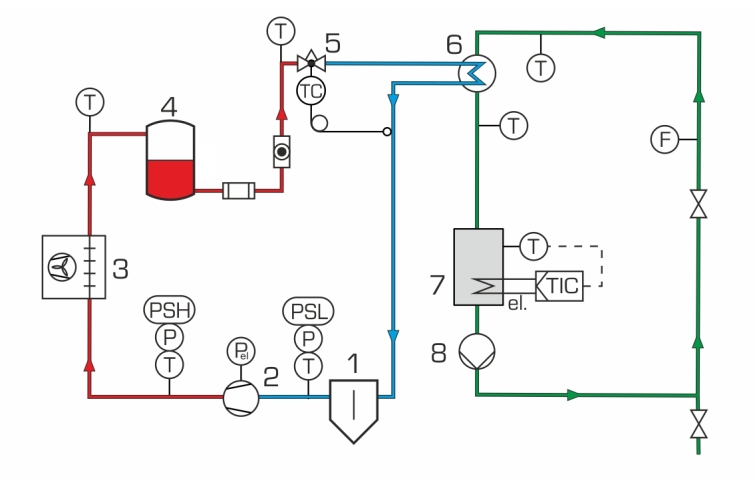

  2. chladiaci okruh s kompresorom, kondenzátorom s ventilátorom, termostatickým expanzným ventilom a koaxiálnym špirálovým výmenníkom tepla ako výparníkom
  3. EC ventilátor umožňuje veľmi vysokú variabilitu záťaže
  4. vodný okruh s čerpadlom, nádrž s ohrievačom ako chladiaca záťaž na výparníku
  5. ohrievač s ovládačom na nastavenie teploty nádrže
  6. zaznamenávanie všetkých relevantných nameraných hodnôt
  7. hmotnostný prietok chladiva presne vypočítaný pomocou softvéru GUNT
  8. Softvér GUNT na zber dát cez USB pod Windows 10
  9. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • chladiaci výkon: cca. 479 W pri 7,2/54,4 °C
  • príkon: 168W pri 7,2/54,4°C

Výparník

  • objem chladiva: 0,4 l
  • objem vody: 0,8L

Kondenzátor

  • prenosová plocha: cca. 1,25 m2
  • prietok vzduchu 0…1400 m 3 /h

Pumpa

  • max. prietok: 1,9 m 3 /h
  • max. výška hlavy: 1,4m

Nádrž

  • objem: cca. 4,5 l
  • ohrievač: cca. 450 W

Chladivo: R513A, GWP : 631

  • objem náplne: 800 g
  • CO 2 -ekvivalent: 0,5t


Meracie rozsahy
  • tlak: 2x -1…15bar
  • výkon: 0…750W
  • teplota: 6x 0…100°C
  • prietok:
    • voda 0,05…1,8 l/min
    • chladivo vypočítané 0…17 kg/h

230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1620x790x1910 mm
Hmotnosť: cca. 192 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
