ET 411C Kompresný chladiaci systém

ET 411C Kompresný chladiaci systém

  • kompresný chladiaci systém s priehľadným výparníkom a priehľadným kondenzátorom
  • porovnanie rôznych dilatačných prvkov
  • efekt nedostatočného/preplnenia systému chladivom
  • dynamické zaznamenávanie hmotnostného prietoku chladiva
  • funkcie a prevádzkové správanie komponentov chladiaceho okruhu
  • prevádzka s expanzným ventilom alebo s kapilárami rôznych dĺžok
  • nedostatočné alebo preplnené chladivom
  • termodynamický cyklus v log ph diagrame
  • z log ph diagramu a v porovnaní s nameranými hodnotami
    • stanovenie chladiaceho výkonu
    • určenie koeficientu výkonu
    • určenie účinnosti kompresora

1 tréner
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér pre prístup na web ET 411CW

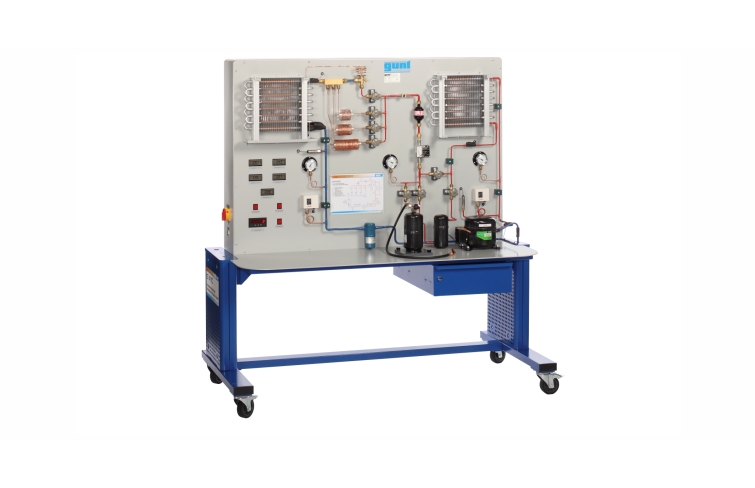

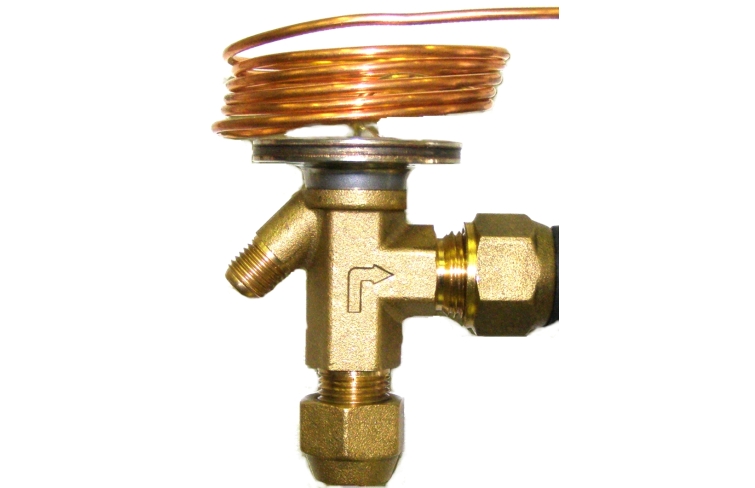

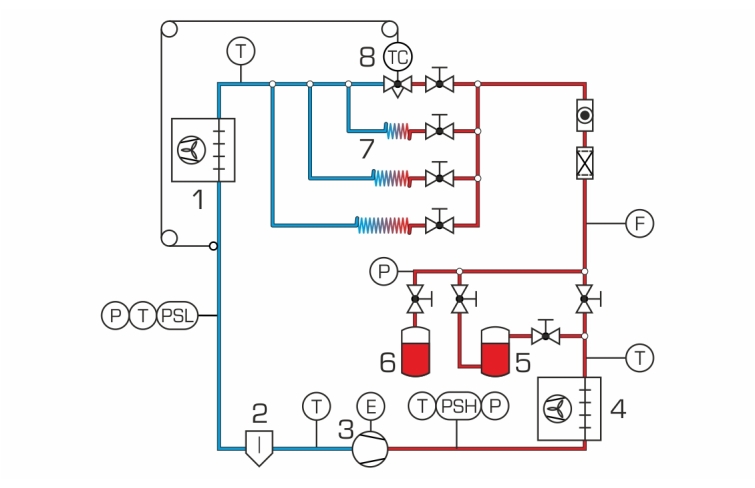

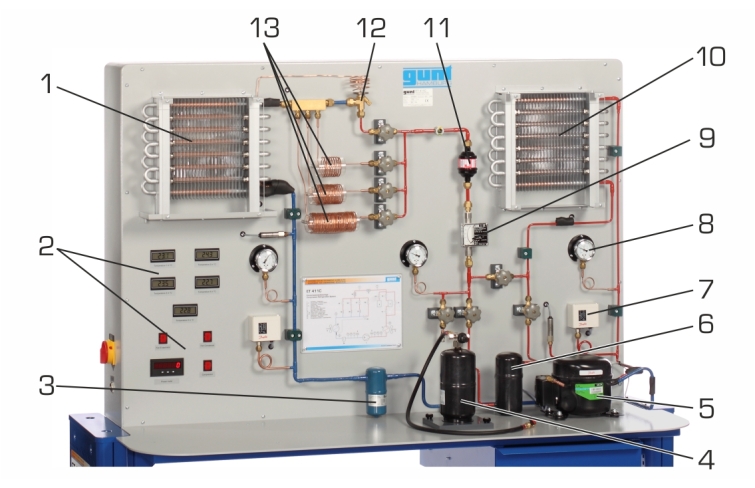

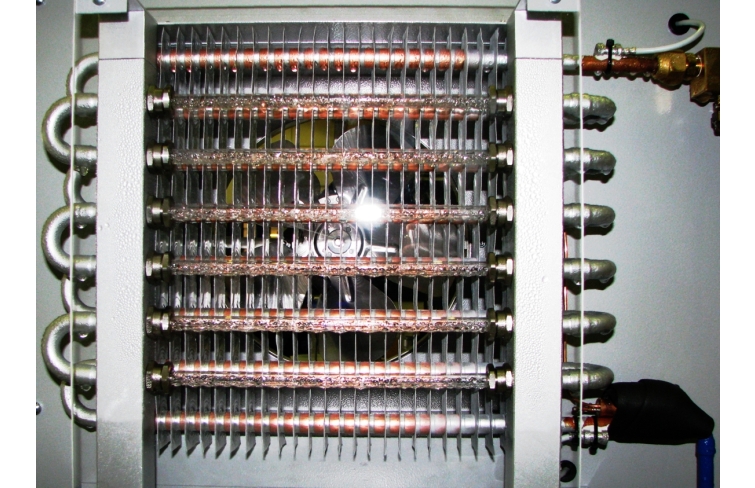

Usporiadanie ET 411C predstavuje typický chladiaci okruh pozostávajúci z hermetického kompresora, kondenzátora, výparníka a expanzného prvku. Výparník a kondenzátor sú navrhnuté ako rebrované rúrkové výmenníky tepla. Rúrky oboch výmenníkov tepla sú čiastočne priehľadné, aby bolo možné vizualizovať proces fázového prechodu počas vyparovania a kondenzácie. Ako expanzné prvky možno porovnať tri kapilárne rúrky rôznych dĺžok a termostatický expanzný ventil.

Trenažér je vybavený prijímačom chladiva. Pomocou prijímača je možné pridávať alebo odoberať chladivo z chladiaceho okruhu. To umožňuje preskúmať účinky preplnenia alebo nedostatočného naplnenia systému.

Prietok chladiva sa odčíta z prietokomeru. Snímače zaznamenávajú teplotu a tlak v chladiacom okruhu a spotrebu elektrickej energie kompresora. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB .

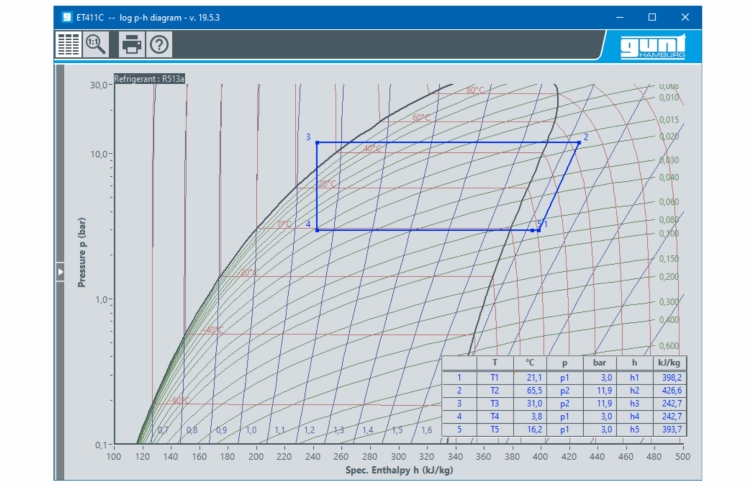

Softvér na zber údajov je súčasťou dodávky. Zmeny parametrov v chladiacom okruhu je možné dynamicky sledovať v log ph diagrame softvéru.

Špecifikácia
  1. skúmanie chladiaceho systému s rôznymi expanznými prvkami
  2. chladiaci okruh pozostávajúci z hermetického kompresora, kondenzátora, výparníka a expanzného prvku
  3. priehľadné rebrované rúrkové výmenníky tepla ako kondenzátor a výparník na pozorovanie fázových prechodov chladiva
  4. expanzný ventil a kapilárne rúrky rôznych dĺžok ako expanzné prvky
  5. prijímač na nedostatočné naplnenie/preplnenie systému chladivom
  6. snímače zaznamenávajú tlak, teplotu a prietok
  7. kompresor vybavený dvoma tlakovými spínačmi
  8. Softvér GUNT na zber dát cez USB pod Windows 10
  9. chladivo R513A, GWP : 631
Technické dáta

Kompresor

  • príkon: 288W pri 7,2°/54,4°C
  • chladiaci výkon: 463W pri 7,2/54,4°C

Kondenzátor a výparník s ventilátorom

  • max. objemový prietok vzduchu kondenzátorom: 300 m 3 /h
  • max. objemový prietok vzduchu výparníkom: 180 m 3 /h

Kapilárne rúrky: 1,5 m, 3 m, 6 m
Zásobník na chladivo: 1,3L

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 2,5 kg
  • CO 2 -ekvivalent: 1,6t


Meracie rozsahy
  • tlak: -1…9bar / -1…24bar
  • teplota: 4x -40…150°C, 1x -100…100°C
  • hmotnostný prietok: chladivo, vypočítané 2…19 kg/h
  • spotreba energie: 0…1000W

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1740x800x1780 mm
Hmotnosť: cca. 190 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows
